TEC29 EV

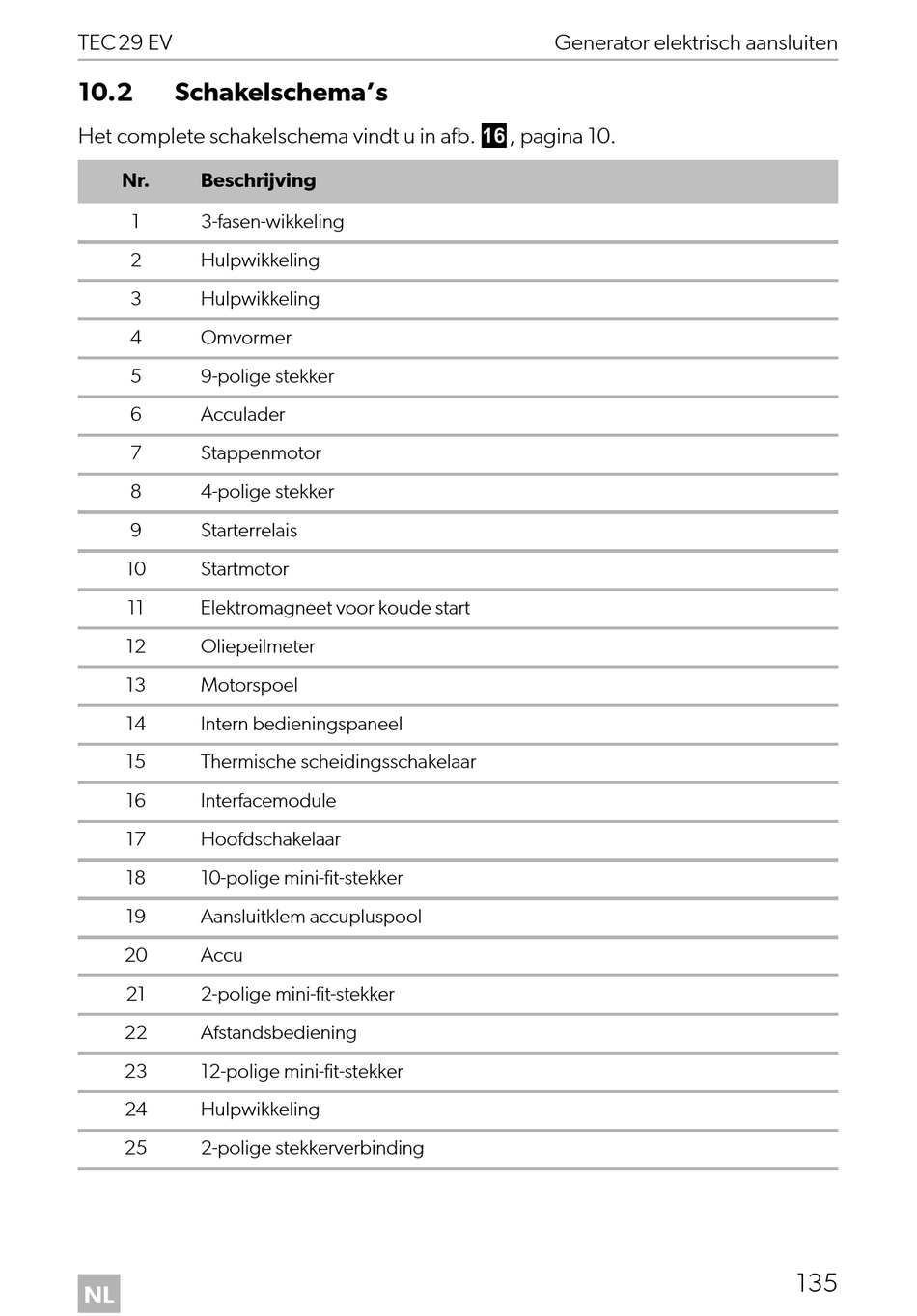

10.2 Schakelschema's
Het complete schakelschema vindt u in afb. f, pagina 10.
Nr. Beschrijving
1 3-fasen-wikkeling
2 Hulpwikkeling
3 Hulpwikkeling
4 Omvormer
5 9-polige stekker
6 Acculader
7 Stappenmotor
8 4-polige stekker
9 Starterrelais
10 Startmotor
11 Elektromagneet voor koude start
12 Oliepeilmeter
13 Motorspoel
14 Intern bedieningspaneel
15 Thermische scheidingsschakelaar
16 Interfacemodule
17 Hoofdschakelaar
18 10-polige mini-fit-stekker
19 Aansluitklem accupluspool
20 Accu
21 2-polige mini-fit-stekker
22 Afstandsbediening
23 12-polige mini-fit-stekker
24 Hulpwikkeling
25 2-polige stekkerverbinding
NL
Generator elektrisch aansluiten
135
