Operation, maintenance and installation manual
Libretto istruzioni per l'uso, la manutenzione e l'installazione
Betriebs-, Wartungs- und Installationsanleitung
Manuel d'utilisation, d'entretien et d'installation
Bedienings-, onderhouds- en installatiehandleiding
Manual de instrucciones para el uso, mantenimiento e instalación
Manual de instruções de uso, manutenção e instalação
Handbok för användning, underhåll och installation
Käyttö-, huolto- ja asennusohje
Bruks- vedlikeholds- og installasjonsanvisning
Betjenings-, vedligeholdelses- og installationsvejledning

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dometic TEC29

Inhaltszusammenfassung für Dometic TEC29

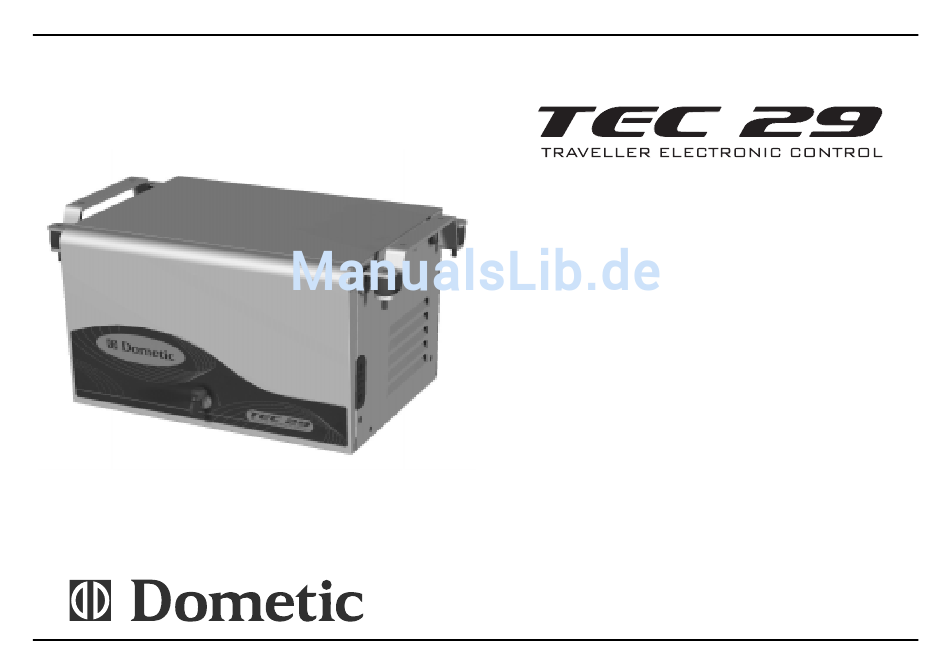

  • Seite 1 Operation, maintenance and installation manual Libretto istruzioni per l’uso, la manutenzione e l’installazione Betriebs-, Wartungs- und Installationsanleitung Manuel d’utilisation, d’entretien et d’installation Bedienings-, onderhouds- en installatiehandleiding Manual de instrucciones para el uso, mantenimiento e instalación Manual de instruções de uso, manutenção e instalação Handbok för användning, underhåll och installation Käyttö-, huolto- ja asennusohje Bruks- vedlikeholds- og installasjonsanvisning...
  • Seite 2 Bovendien biedt de unieke Dometic EuroService Garantie u extra zekerheid - zodat u er zeker van bent dat u overal kunt genieten van het comfort die producten van Dometic u bieden. ESPAÑOL Con Dometic en todas partes como en casa.
  • Seite 3 Die Abbildungen, Beschreibungen, Hinweise und technischen Daten in dem vorliegenden Handbuch sind unverbindlich und ohne Gewähr. Die Fa. DOMETIC behält sich das Recht vor, jederzeit und ohne vorherige Ankündigung alle Änderungen vorzunehmen, die sie im Interesse der Verbesserung des Produkts und seiner Sicherheit für angebracht hält, ohne sich zur jedesmaligen Anpassung dieses Handbuchs zu verpflichten.
  • Seite 4 Die Herstellergarantie wird ausdrücklich ausgeschlossen für den Fall, dass der Defekt bzw. die Be- triebsstörung des Produkts auf fehlerhafte Montage zurückzuführen ist. Der Verbraucher ist berechtigt, die Montage des Produkts durch autorisierte, aber nicht von Dometic abhängige Händler vornehmen zu lassen.

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Operation, Maintenance and Installation manual Generator Allgemeine Hinweise Libretto istruzioni per l’uso, la manutenzione e l’installazione Zweck des Handbuchs............4 Generatore Identifikation Hersteller und Generator........4 Maschinensicherheit............5 Bedienungs- und Angaben zur Lärmentwicklung..........5 Wartungsanleitung Beschreibung des Generators..........6 Generator Benutzungshinweise...............

  • Seite 6: Allgemeine Hinweise

    1 Allgemeine Hinweise 1.1 Zweck des Handbuchs 1.2 Identifikation Hersteller und Generator Dieses Handbuch wurde vom Hersteller verfasst und bildet einen festen Bestandteil der Ausstattung des Generators. Die darin enthaltenen Informationen können, wenn sie beachtet werden, die korrekte Benutzung des Generators sicherstellen. Der für die Benutzer bestimmte Teil des Handbuchs ist mit dem Symbol gekennzeichnet, der für das Fachpersonal für die Installation des Generators reservierte Teil mit dem Symbol...

  • Seite 7: Maschinensicherheit

    Allgemeine Hinweise 1 • Die Firma Dometic haftet nicht für Schäden, die durch schlechtes Wenn Kraftstoff verschüttet wird, gut aufwischen und vor dem Funktionieren des Generators entstehen. Einschalten des Motors abwarten, bis sich die Dämpfe verzogen haben. • 1.3 Maschinensicherheit Nicht bei angestelltem Motor voll tanken, wenn sich der Tank in der Nähe des Generators befindet.

  • Seite 8: Beschreibung Des Generators

    1 Allgemeine Hinweise 1.5 Beschreibung des Generators 1.7 Beschreibung der Funktionsweise Achtung Die Hauptelemente, aus denen sich das Stromerzeugungsaggregat Der Generator TEC 29 wurde für die ausschließliche Verwendung in TEC 29 zusammensetzt, sind: ein Verbrennungsmotor (a), ein Wohnwagen, Wohnmobilen und kommerziell genutzten Fahrzeugen Stromgenerator mit Dauermagneten (b), ein Inverter (c), eine interne entwickelt und realisiert.
  • Seite 9 Allgemeine Hinweise 1 INVERTER MAGNET KONTROLL- SCHRITTMOTOR KARTE MOTOR (A) KLEMMBRETT (E) INTERNE SCHALTTAFEL EXTERNE SCHALTTAFEL STROMGENERATOR Bedienungsanleitung TEC 29...

  • Seite 10: Externe Schalttafel

    1 Allgemeine Hinweise 1.8 Externe Schalttafel 1.9 Interne Schalttafel LCD-BILDSCHIRM SICHERHEITS- SCHALTER BENZIN- HAUPT- ANZEIGE START- SCHALTER ÖLANZEIGE KNOPF THERMISCHER Funktionsbeschreibung LASTTRENNSCHAL TER HAUPTSCHALTER: Einschalten Schalttafel / Stopp Generator STARTKNOPF: Start Generator BENZINANZEIGE: zeigt an, wenn der Kraftstoff auf Reserve steht ÖLANZEIGE: zeigt einen ungenügenden Ölstand im Motor an SICHERHEITSSCHALTER:...

  • Seite 11: Technische Dat

    Allgemeine Hinweise 1 1.10 Technische Daten ß ß ß ß ß V V V V V ± ± ± ± ± W W W W W ± ± ± ± ± ± ± ± ± ± / / / / / % % % % % 1 1 1 1 1 Bedienungsanleitung...

  • Seite 12: Tabelle Mit Der Beschreibung Der Am Display Angezeigten Meldungen

    1 Allgemeine Hinweise 1.11 Tabelle mit der Beschreibung der am Display angezeigten Meldungen ü ü f ü ü Ö ü f ä ü f ä l l ö ü ä l l ö Ö l ü ö t r l l t t i ü...

  • Seite 13: Planmäßige Wartung

    Allgemeine Hinweise 1 1.13 Ölstandskontrolle 1.12 Planmäßige Wartung Den Öleinfüllstopfen herausziehen und den Messstab mit einem Lappen Zur Durchführung dieser Kontrollen muss die Klappe des Generators reinigen. geöffnet werden, daher sind folgende Vorkehrungen zu treffen: Den Messstab wieder ganz einstecken. Den Messstab herausziehen und kontrollieren, ob der Ölstand zwischen Der Generator darf nicht in Betrieb sein und alle Teile müssen kalt sein.

  • Seite 14: Installationshinweise

    2 Installationshinweise 2.1 Anleitung für die Befestigung des Generators Achtung: Es muss sichergestellt werden, dass um die Haube des Generators herum genügend Platz für das Durchströmen der Kühlungsluft bleibt; dazu lässt man mindestens 20 mm freien Platz zwischen der Haube und den umgebenden Teilen. Falls die Luftansaugöffnung des Generator hinter einem Rad des Fahrzeugs liegt, muss verhindert werden, dass bei Regen das Rad Wasser in das Innere des Generators schleudert (z.B.

  • Seite 15: Montageanleitung Für Den Auspuff

    Installationshinweise 2 2.2 Montageanleitung für den Auspuff Es wird empfohlen, den Krümmer des Auspufftopfes auf die Längsrichtung des Gehäuses auszurichten (wie in der Abbildung), um eine stärkere Dämpfung der Vibrationen zu gewährleisten. Zum Umlenken der Auspuffgase die Auspuffverlängerung (erhältlich als Zubehör Pos. AG125) verwenden. Die Verlängerung am Fahrzeugboden befestigen.
  • Seite 16 2 Installationshinweise Montageanleitung für den Auspuff Bedienungsanleitung TEC 29...
  • Seite 17 Installationshinweise 2 Montageanleitung für den Auspuff Bedienungsanleitung TEC 29...

  • Seite 18: Anleitung Für Den Elektroanschluss

    2 Installationshinweise 2.3 Anleitung für den Elektroanschluss n ä > Den Elektroanschluss unter Beachtung der einschlägigen geltenden n ä e t t e i r ) l e e t t e i r e t t e i r Bestimmungen herstellen.

  • Seite 19: Anschluss Externe Schalttafel

    Installationshinweise 2 Batterieanschluss Zum Starten des Generators wird ein ummanteltes Standardkabel, dessen Querschnitt der Tabelle zu entnehmen ist, mit dem Pluspol der Starterbatterie des Fahrzeugs verbunden. Das Massekabel muss denselben Querschnitt haben und wird in der Position wie in der nebenstehenden Zeichnung oder über die Einsätze an den Seiten des Aufbaus angeschlossen und von da mit dem Rahmen des Fahrzeugs verbunden.

  • Seite 20: Fehlersuche, Wartung, Entsorgung

    3 Fehlersuche, Wartung, Entsorgung 3.1 Störungen, Ursachen und Abhilfe Vom Benutzer ausführende Arbeiten Von autorisierten Personal ausführende Arbeiten URSACHE Bei Drücken des Hauptschalters geht die Schalttafel nicht an Bei Drücken des Startknopfes erfolgt keine Reaktion (der Anlasser dreht nicht) Der Anlasser dreht, aber der Generator springt nicht an Der Generator neigt zum Ausgehen Der Generator ist angesprungen, erzeugt aber...

  • Seite 21: Art Und Häufigkeit Der Kontrollen

    Fehlersuche, Wartung, Entsorgung 3 3.2 Art und Häufigkeit der Kontrollen r e t l l a l l a l l a l l a l l a e l l e l l h ä ä t e l l - z t i r t h ü...

  • Seite 22: Außerplanmäßige Wartung

    3 Fehlersuche, Wartung, Entsorgung 3.3 Außerplanmäßige Wartung Für manche Wartungsarbeiten ist die Möglichkeit vorgesehen, das Stromerzeugungsaggregat herauszuziehen, indem man die ganze Trägerplatte des Aggregats über die Führungsschienen an den Seitenwänden des Gehäuses gleiten lässt. Zum Freigeben dieser Platte Befesti g ungs- die Feststellschrauben betätigen.

  • Seite 23: Wartung Luftfilter

    Fehlersuche, Wartung, Entsorgung 3 Wartung Luftfilter Achtung Kein Dieselöl oder Lösungsmittel mit niedrigem Verdampfungspunkt zur Reinigung des Luftfilterelements verwenden; diese könnten sich entzünden oder explodieren. Wichtig Wenn der Luftfilter verschmutzt ist, wird der Luftstrom zum Vergaser verringert. Um einem schlechten Funktionieren des Vergasers vorzubeugen, wird daher empfohlen, den Filterzustand regelmäßig zu kontrollieren, noch häufiger, wenn der TEC 29 in besonders staubiger Umgebung benutzt wird.

  • Seite 24: Wartung Zündkerze

    3 Fehlersuche, Wartung, Entsorgung Wartung Zündkerze Achtung Die Zündkerze muss sorgfältig angezogen werden. Eine nicht fest angezogene Zündkerze kann sehr heiß werden und Schäden am Motor hervorrufen. 0.7 - 0.8 mm Wichtig Wenn eine neue Zündkerze eingesetzt wird, muss sie, nachdem sie fest auf der Beilegscheibe aufsitzt, um eine halbe Drehung angezogen werden.

  • Seite 25: Schaltplan Tec 29

    SCHALTPLAN TEC 29 BESCHREIBUNG CYAN CYAN CYAN ANLASSER DREHSTROM BROWN BROWN ANLASSER HILFSSTROMKREIS ANLASSER HILFSSTROMKREIS INVERTERMODUL 11 10 9-POLIGER STECKER WHITE 12V-REGLER WHITE SCHRITTMOTOR BLACK WHITE 4-POLIGER STECKER BLACK WHITE STARTERRELAIS ANLASSERMOTOR ELEKTROMAGNET FÜR KALTSTART ÖLKONTROLLLEUCHTE SPULE MOTOR INTERNE SCHALTTAFEL THERMOSCHALTER SCHNITTSTELLENMODUL NOT-AUS-SCHALTER 0/I...

  • Seite 26: Tabelle Ersatzteilkatalog Tec 29

    TABELLE ERSATZTEILKATALOG TEC 29...
  • Seite 27 KABELDURCHGANG STROMGENERATOR HALTERUNG VIBRATIONSDÄMPFER GEHÄ 12V-REGLER ÖLMESSSTAB STARTERRELAIS MOTOR SATZ OMEGA-HALTERUNGEN ANSAUGROHR SCHALLDÄMPFER ANLASSER BEFESTIGUNGSBÜGEL SCHALLDÄMPFER DICHTUNG MOTORW AND VERKABELUNG TEC29 SCHALTTAFEL KOMPLETT SCHALLDÄMPFUNGSSATZ PLATINE INTERNE SCHALTTAFEL W ÄRMEDÄMMUNGSSATZ GEHÄUSEBODEN VERLÄNGERUNGSKABEL SCHALTTAFEL HALTERUNG MOTOR SCHLOSS GEHÄUSE GENERATOR AUFKLEBER KLAPPE ABDECKBLECH GEBLÄSE...
