Anlage A
A
REPARATURARBEITEN AM MÄHBALKEN
A.1 Demontage und Zusammenbau des Mähbalkens

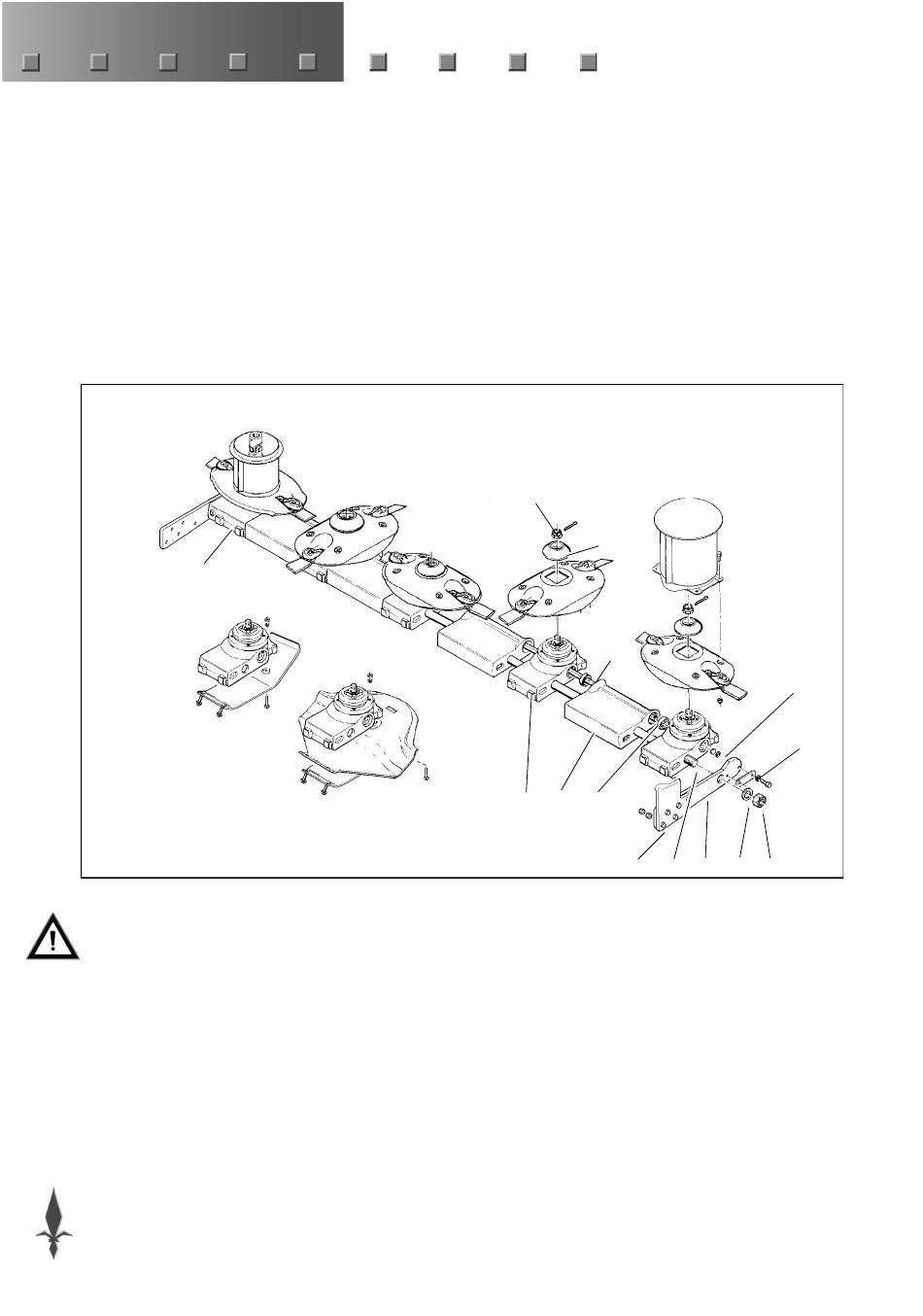

Die Nummern zwischen Klammern verweisen auf die Nummern in der Abbildung A-1.
Der Mähbalken ist aus für sich stehenden Mäheinheiten (1) zusammengebaut. Die Einheiten werden von
Zwischengehäusen (2) auf Distanz gehalten. Die Mäheinheiten und Zwischengehäuse werden von einer Verbindungs-
stange (3) miteinander verbunden.
Die Mäheinheiten werden von der Antriebseinheit (4) aus durch eine Antriebswelle (5) angetrieben.
Dank dieser Konstruktion kann eine Mäheinheit oder eine Antriebswelle schnell ausgewechselt werden. Bei dem
SPLENDIMO Mähwerk mit Typ "S" Mähscheiben, kann auf Wunsch ebenfalls die Reihenfolge der links- und
rechtsdrehenden Mäheinheiten geändert werden.
12
11
4
10
13
6
1
2
5
14
3
9
8
7
A-1
Sicherung durch geeignete Abstützelemente vornehmen, wenn der Mähbalken vom Boden gehoben ist und Sie
unter der Maschine arbeiten wollen.
Die Zerlegung des Mähbalkens findet folgendermassen statt:
- Die Maschine im Fronthubwerk des Schleppers anordnen.
- Maschine auf ebenem Boden abstellen.
- Sicherungsplatte (6) entfernen.
- Mutter (7) um einige Drehungen lockern.
- Die fünf Bolzen (14) unten an der Stütze lösen und entfernen.
- Mähbalken einige Zentimeter vom Boden anheben. Hydraulik blockieren, damit der Mähbalken nicht absenken kann.
- Mutter (7) und Ring (8) entfernen.
- Endplatte (9) entfernen.
- Die Mäheinheiten und Zwischengehäuse von der Verbindungsstange (3) schieben.
