Pour remonter la barre de coupe, procéder dans l'ordre inverse.
Tenir compte des points suivants:
- Nettoyer les bagues de centrage (10) et les plans de séparation des
unités et des entretoises.
- S'assurer que des impuretés n'aient pas pénétré dans les unités et
les entretoises non démontées (enduire les surfaces latérales avec
du Castrol Tarp).
- Graisser l'arbre d'entraînement avec de la graisse Molykote BR2
Plus.
Veiller à ce que chaque disque soit placé successivement dans un
axe perpendiculaire par rapport au disque précédent. Si une
!
unité ne s'ajuste pas directement sur l'arbre de transmission, il
faut tourner le disque de 180°, une ou plusieurs fois, jusqu'à ce
que l'unité s'enfile sur l'arbre.

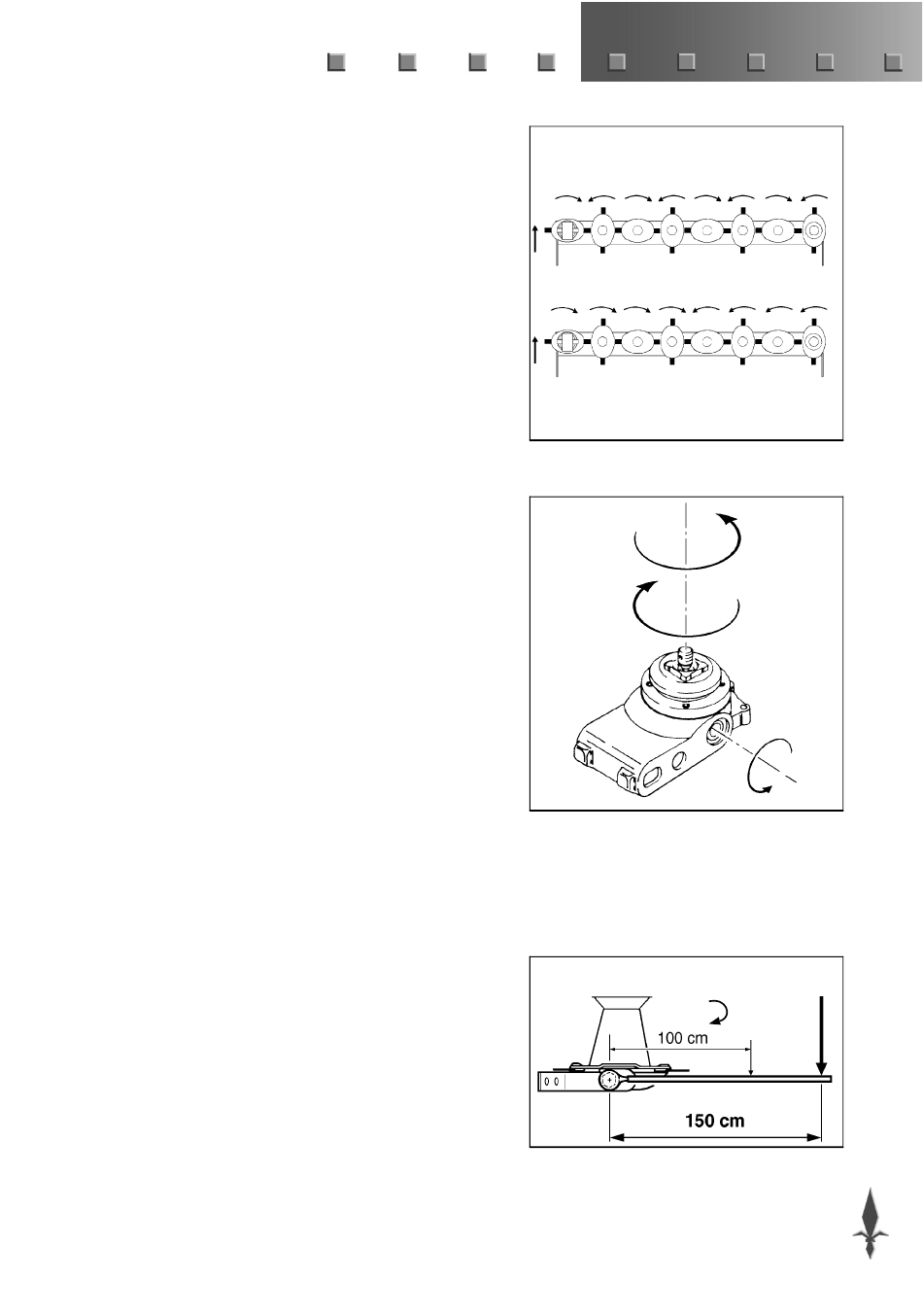

- Monter les éléments en respectant le sens de rotation
conformément à la disposition standard (fig. A-2).
• Une unité à rotation droite de la faucheuse SPLENDIMO FC
se reconnaît comme suit:
Si l'on tourne le moyeu vers la droite (R: fig. A-3), le pignon
d'entraînement sur le côté droit tournera lui vers la gauche.
• Une unité à rotation gauche se reconnaît comme suit:
Si l'on tourne le moyeu vers la gauche (L: fig. A-3), le pignon
d'entraînement sur le côté droit tournera lui vers la gauche.
- Après le démontage d'un disque vérifier la présence de l'anneau
en le chapeau (11, fig. A-1) se trouve dans le chapeau.
- Serrer l'écrou à créneaux (12) avec un moment de 150-250 Nm
(15-25 kgm) et le bloquer avec une goupille fendue. Veiller à ce
que la goupille fendue ne dépasse pas du chapeau.
Conseil: serrer l'écrou jusqu'au moment minimal et, ensuite,
continuer jusqu'au moment où le premier trou de la goupille
cylindrique fendue est exposé.
- L'unité d'embout comporte une lamelle de blocage (13) avec
circlips. En cas de remplacement de l'unité d'embout, ne pas
oublier de réutiliser ces pièces.
- D'abord, serrer les 5 vis (14) par force de main.
- Lubrifier (Molykote P74) la bague (8) et le filetage de l'arbre de
transmission (3) et de l'écrou (7). Resserrer l'écrou sur la barre.
- Serrer l'écrou (7).
Moment de serrage: 950 Nm (95 kgm).
Pour obtenir ce moment, prolonger le manche de la clé
polygonale avec un tube de 150 cm (fig. A-4) et exercer une force
de 635 N (63,5 kg).
Lors du montage de la plaque d'arrêt il faut que l'écrou soit serré:
interdit de le tourner dans le sens.
- Serrer les 5 vis (14) avec un moment de 120 Nm (12 kgm) et
bloquer la vis avec un deuxième écrou.
Annexe A
SPLENDIMO 320 FCN
SPLENDIMO 320 FCS
L
R
950 Nm
(95 kgm)
A-2
A-3
635 N
63,5 kg
A-4
