Annexe A
A
TRAVAUX DE REPARATION A LA BARRE DE COUPE
A.1 Dé/montage de la barre de coupe

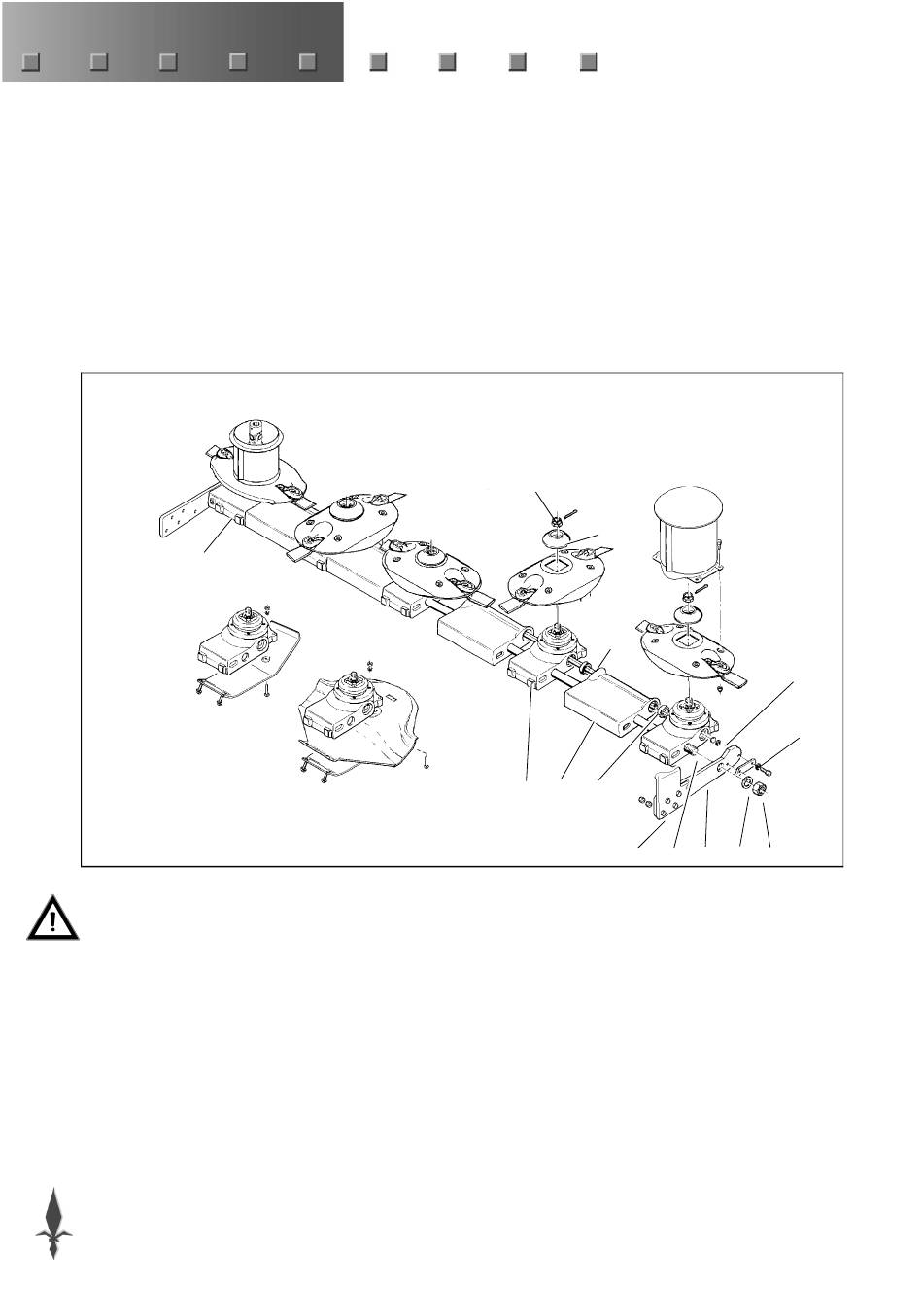

Les numéros indiqués entre crochets correspondent aux références de la figure A-1.
La barre de coupe se compose d'unités indépendantes (1) qui sont séparées par des entretoises (2) les tenant à distance.
Les unités de fauchage et les entretoises sont assemblées par une barre de jonction (3).
L'entraînement des unités est assuré à partir de l'unité menante (4) au moyen d'un arbre de transmission (5).
Grâce cette construction, le remplacement d'une unité ou d'un arbre de transmission pet se faire rapidement. Sur la
faneuse SPLENDIMO avec type "S" des disques et si bessoin est, l'ordre des unités ayant une rotation à droite et à gauche
peut également être modifié.
12
11
4
10
13
6
1
2
5
3
9
8
7
14
A-1
Placer des supports sous la barre de coupe si celle-ci a été levée du sol, et que vous allez effectuer des travaux sous
la machine.
Pour démonter la barre de coupe, procéder comme suit:
- Monter la machine dans le relevage avant du tracteur.
- Mettre la machine sur un terrain plat.
- Démonter la plaque de blocage (6).
- Desserrer l'écrou (7) de quelques tours.
- Desserrer les 5 boulons (14) au fond du support et enlever ils.
- Lever la barre de coupe quelques centimètres du sol. Bloquer le relevage hydraulique, de sorte que la barre de coupe ne
descende pas.
- Enlever l'écrou (7) et la bague (8).
- Enlever la plaque finale (9).
- Faire coulisser les unités et les entretoises pour les dégager de l'arbre de transmission (3).
F-20
