B KNEUZERINSTELLINGEN
B.1 Positie kneusrotor
De afstand tussen de kneusrotor en de maaibalk is in drie posities in
te stellen.
- Open de snarenkast om de snaren te kunnen ontspannen.
- Ontspan de snaren.

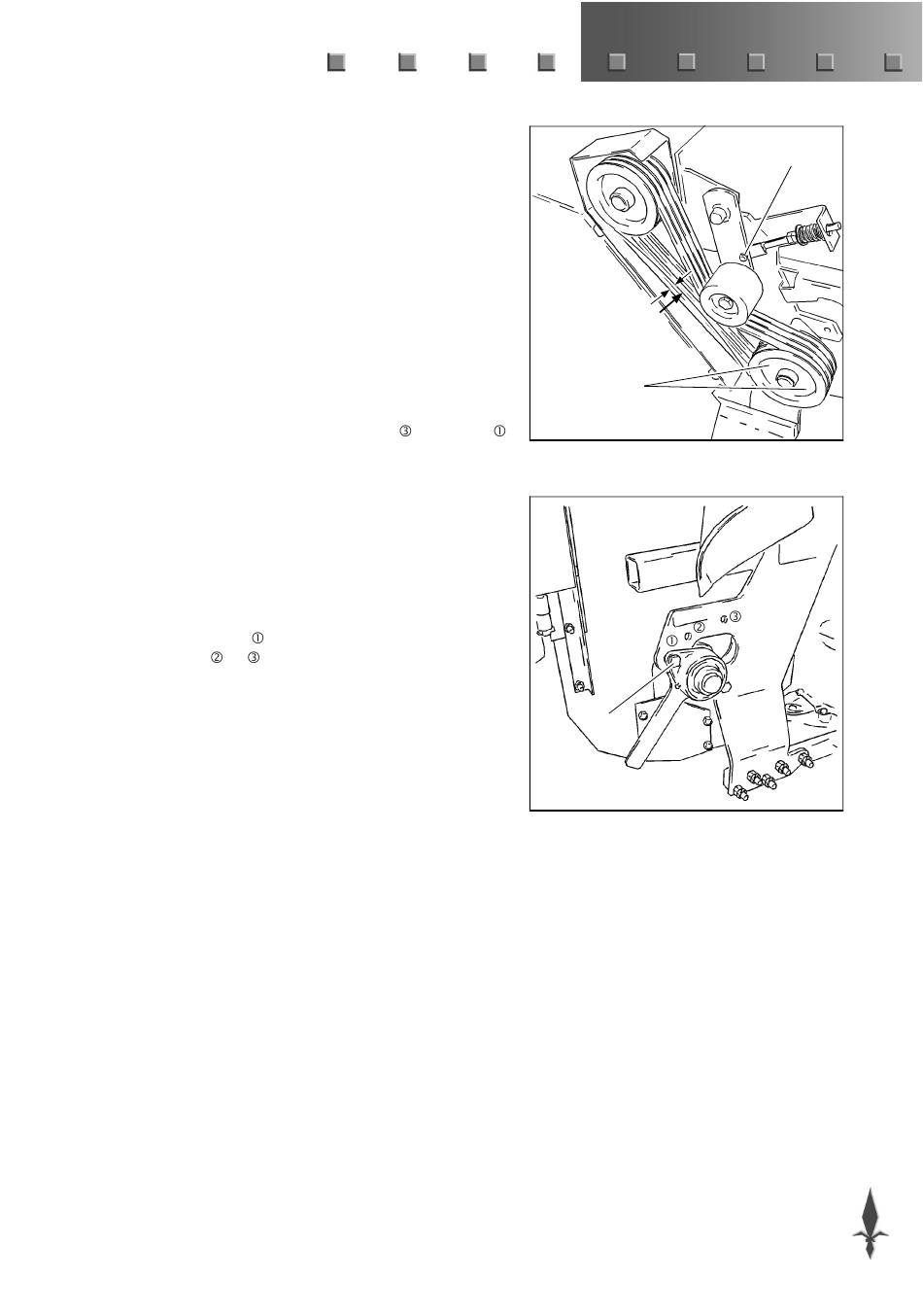

- Demonteer het draadeind van de spaninrichting door de bout A
(fig. B-1) te verwijderen.
- Demonteer in zijn geheel de bovenste bout B (fig. B-2) van het
lagerblok (links en rechts).
- Draai de onderste bout van het lagerblok gedeeltelijk los.
- Verplaats de kneusrotor naar achter, van positie
(of omgekeerd), zet dan beide bouten weer vast.
- Monteer het draadeind van de spaninrichting.
- Span de snaren. Stel de snaarspanning zodanig af, dat een kracht
van 70 N (7 kg) op het midden van de snaar een indrukking van
10 mm geeft (fig. B-1).
- Sluit en vergrendel de snarenkast.
De regelklep van de kneuzer kan in twee posities ten opzichte van
de kneusrotor worden geplaatst. De achterste positie van de
regelklep hoort bij positie
hoort bij de posities en
- Demonteer de scharnierblokken van de regelklep.
- Monteer de regelklep in de juiste positie met de scharnierblokken.
B.2 Rotortoerental
De machine is leverbaar met een extra aandrijfpoelie (accessoire)
voor de kneusrotor. Met de andere aandrijfpoelie kan een ander
rotortoerental worden gekozen door de poelies te verwisselen.
Verwissel de poelies als volgt:
- Open de snarenkast.
- Neem de spanning weg van de v-snaren en verwijder ze.
- Draai de twee inbusbouten C (fig. B-1) uit de poelie en plaats één
van de twee bouten in het middelste van de drie gaten in de poelie.
- Draai de inbusbout aan tot de poelie los komt van de klembus.
- Verwijder de klembus en de poelie.
- Monteer de andere poelie in lijn met de bovenste poelie en zet de
inbusbouten vast met een aanhaalmoment van 50 Nm (5 kgm).
Geef daarna met een hamer een tik tegen de poelie en trek de
inbusbouten nogmaals na met 50 Nm (5 kgm). Gebruik geen olie
of smeermiddel bij de montage van de poelie.
- Monteer de v-snaren.
- Span de snaren. Stel de snaarspanning zodanig af, dat een kracht
van 70 N (7 kg) op het midden van de snaar een indrukking van
10 mm geeft (fig. C-1).
- Sluit de snarenkast.
Bijlage B
naar positie
van de kneusrotor, de voorste positie
van de kneusrotor.
10 mm
70 N (7 kg)
C
B
A
B-1
B-2
NL-23
