Graissage des unités de fauchage
7.6
Renouveler la graisse des unités de fauchage toutes les 500 heures
de service ou après fauchage de 1.000 hectares.
Respecter les instructions suivantes:
- Enlever le disque de fauchage.
!
Lorsque plusieurs boîtiers de roulement sont démontés en même
temps, s'assurer que chaque boîtier soit remis sur l'unité de
fauchage dont il a été retiré.

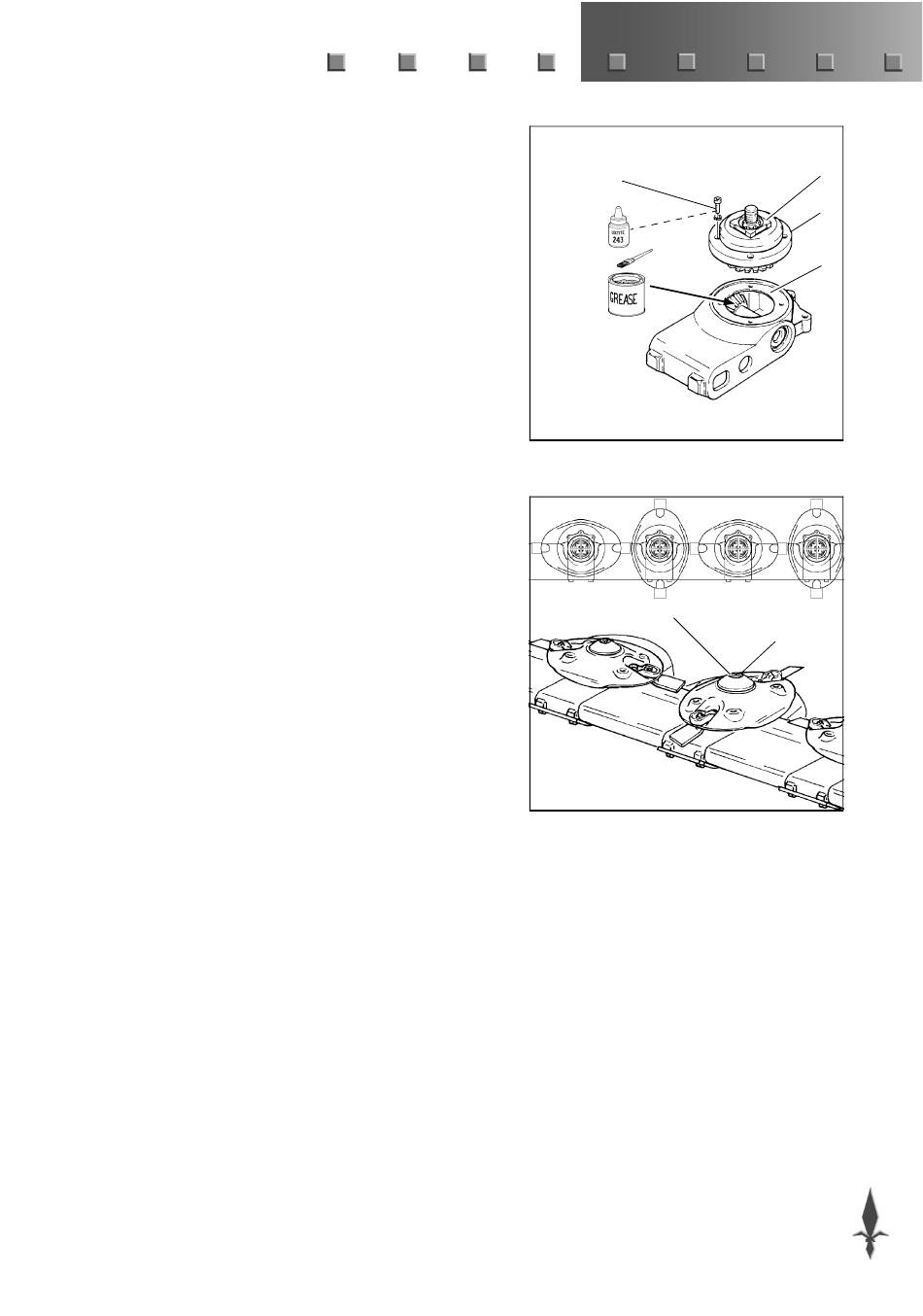

- Retirer le boîtier de roulement A (fig. 25) de l'unité. eiller à ce que
les rondelles B restent dans leur position.
- Eliminer la graisse de l'unité. Ne pas utiliser de solvants néfastes
à l'étanchéité et/ou au graissage des roulements.
!
Respecter exactement la quantité indiquée. La quantité d'huile
doit être mesurée avec précision, une quantité inexacte pouvant
provoquer une surchauffe et des dégâts à l'unité.
- Remplir l'unité de 95 grammes de graisse (Shell Alvania WR 0).
- Replacer le boîtier de roulement sur l'unité de fauchage. Tourner
le moyeu C (fig. 25) de façon à ce qu'il soit en ligne avec celui de
l'unité voisine (fig. 26).
- Enduire le filetage des vis CHC de Loctite 243 et les serrer avec
un moment de 39 Nm (3,9 kgm).
- Contrôler, auprès de l'écrou crénelé, si le joint-O D (fig. 26) se
trouve dans le chapeau.
- Monter le disque de fauchage. Serrer l'écrou à créneaux avec un
moment de 150 - 250 Nm (15-25 kgm). Borg de kroonmoer met
een splitpen. Veiller à ce que la goupille fendue ne dépasse pas du
chapeau.
Conseil: serrer l'écrou jusqu'au moment minimal et, ensuite,
continuer jusqu'au moment où le premier trou de la goupille
cylindrique fendue est exposé.
