A REPARATURARBEITEN AM MÄHBALKEN
A.1 Demontage und Zusammenbau des Mähbalkens

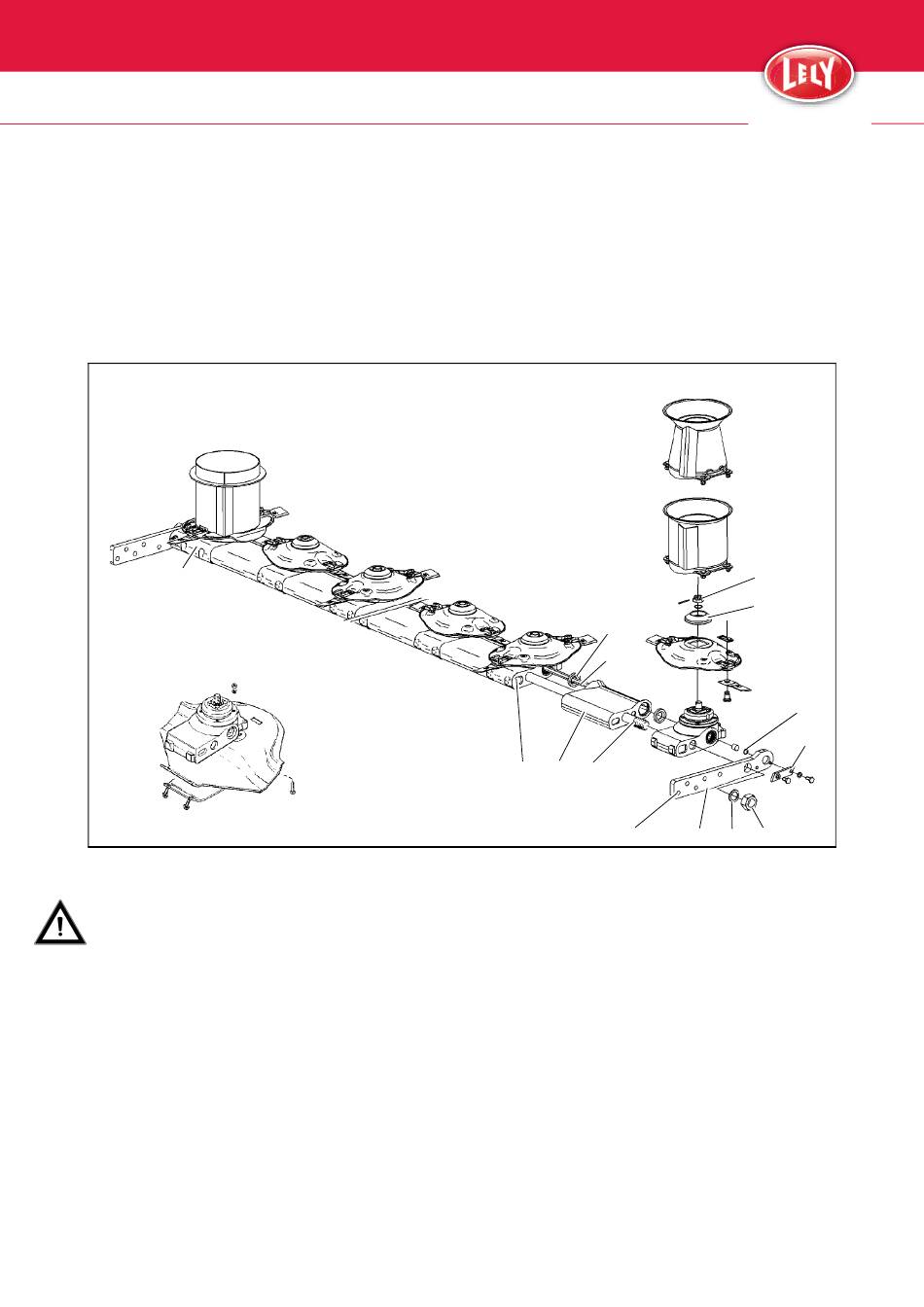

Die Nummern in Klammern verweisen auf die Nummern in der Abbildung A-1.
Der Mähbalken ist aus unabhängigen Mäheinheiten (1) zusammengebaut. Die Einheiten werden von
Zwischengehäusen (2) auf Distanz gehalten. Die Mäheinheiten und Zwischengehäuse sind mit einer
Verbindungsstange (3) miteinander verbunden.
Die Mäheinheiten werden vom Getriebe (4) aus durch eine Antriebswelle (5) angetrieben.
Dank dieser Konstruktion kann eine Mäheinheit oder eine Antriebswelle schnell ausgewechselt werden.
4
Sicherung durch geeignete Abstützelemente vornehmen, wenn der Mähbalken vom Boden gehoben ist
und Sie unter der Maschine arbeiten wollen.
Die Zerlegung des Mähbalkens findet folgendermaßen statt:
- Die Maschine in der Hubvorrichtung des Schleppers anbringen.
- Maschine auf ebenem Boden abstellen.
- Sicherungsplatte (6) entfernen.
- Mutter M30 (7) um einige Drehungen lockern.
- Die fünf Bolzen (14) unten an der Stütze lösen und entfernen.
- Mähbalken einige Zentimeter vom Boden anheben. Hydraulik blockieren, damit der Mähbalken nicht absenken
kann.
- Mutter (7) und Ring (8) entfernen.
- Endplatte (9) entfernen.
- Die Mäheinheiten und Zwischengehäuse von der Verbindungsstange (3) schieben.
