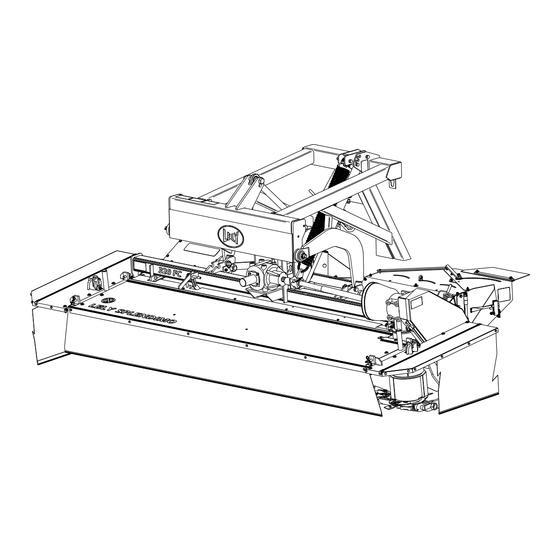

LELY Splendimo 320 FC Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. LELY Anleitungen
  4. Mähmaschinen
  5. Splendimo 320 FC
  6. Betriebsanleitung
LELY Splendimo 320 FC Betriebsanleitung

LELY Splendimo 320 FC Betriebsanleitung

Vorschau ausblenden Andere Handbücher für Splendimo 320 FC:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

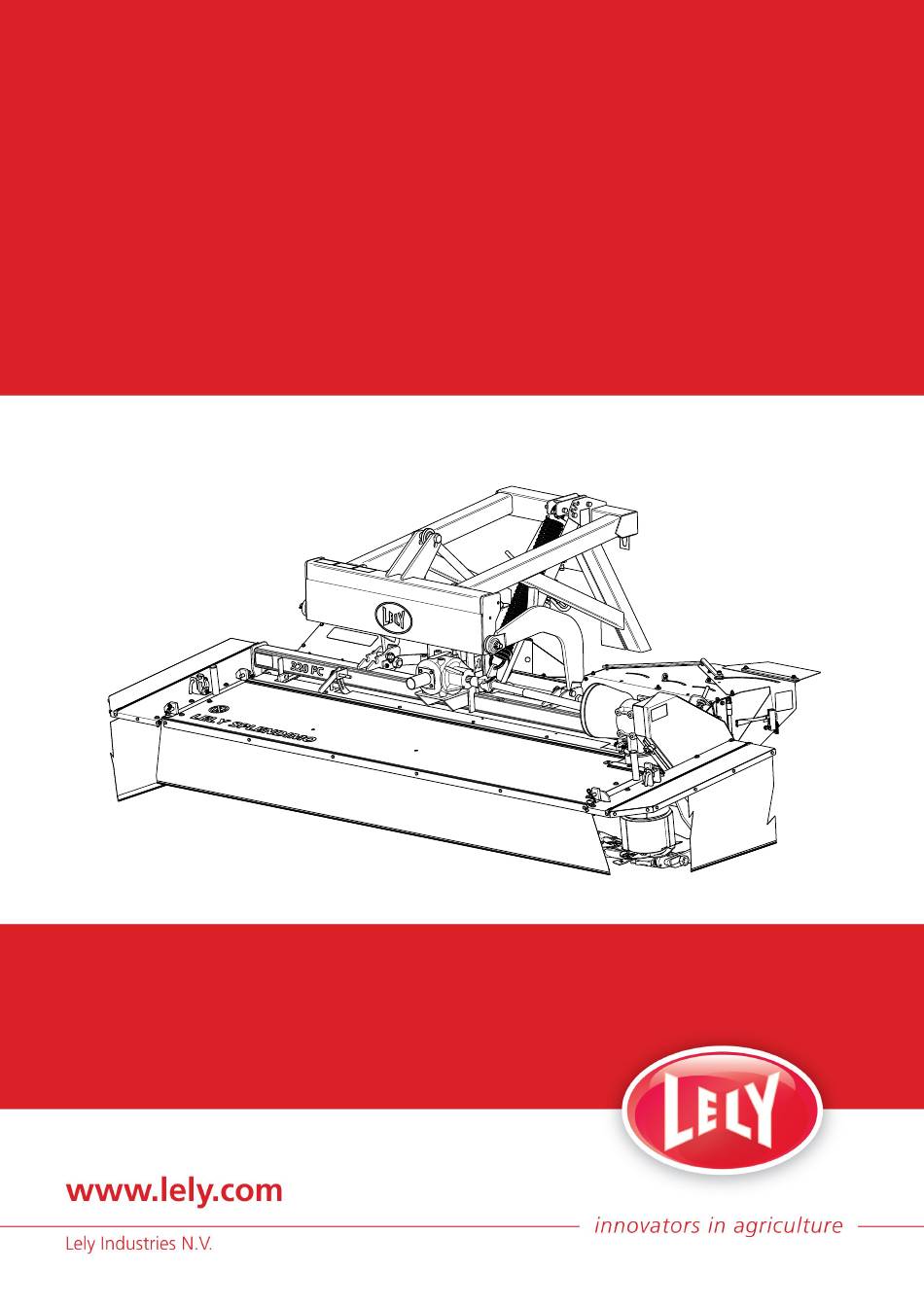

Lely Splendimo
320 FC
M-H019.1004DE
Betriebsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für LELY Splendimo 320 FC

Inhaltszusammenfassung für LELY Splendimo 320 FC

  • Seite 1 Lely Splendimo 320 FC M-H019.1004DE Betriebsanleitung...

  • Seite 2: Inhalt Des Handbuchs

    Qwes, SAE, Shuttle, Splendimo, T4C, Tigo, Viseo, Voyager und Welger sind registrierte Warenzeichen der Lely Gruppe. Das alleinige Nutzungsrecht liegt bei den Unternehmen der LELY Gruppe. Alle Rechte vorbehalten. Die in dieser Publikation enthaltenen Angaben dienen ausschließlich der Information und sind nicht als Verkaufsangebot zu verstehen.

  • Seite 3: Garantiebedingungen

    Das Typen- und Seriennummernschild befindet sich auf der Vorderseite des Dreipunkttrum. Geben Sie immer die Typen- und Seriennummer Ihres Produkts an, wenn Sie sich mit Ihrem örtlichen LELY Center in Verbindung setzen oder Ersatzteile bestellen. Typen- und Seriennummernschild Wir empfehlen Ihnen, Typen- und Seriennummer Ihres Produkts in die nachstehende Tabelle einzutragen.

  • Seite 5: Inhaltsverzeichnis

    Beleuchtungsset........................1-5 1.4.10 Dreipunktturm-Verlängerung....................1-6 Sicherheit............................2-1 Warnhinweise...........................2-1 Sicherheitsanweisungen......................2-1 Erläuterung der Sicherheitsaufkleber am Splendimo 320 FC..........2-2 Position der Sicherheitsaufkleber am Splendimo 320 FC............2-4 Betrieb..............................3-1 Den Splendimo an den Schlepper ankuppeln................3-1 Den Splendimo vom Schlepper abkuppeln................3-4 Den Splendimo in die Transportstellung bringen..............3-4 Den Splendimo in die Arbeitsstellung bringen.................3-7 Mit dem Mähen beginnen......................3-9...
  • Seite 6 Einstellen der Rotordrehzahl....................4-7 Einstellen der Aufbereiterplatte....................4-9 Einstellen des Aufbereiterrotors.....................4-10 Wartung...............................5-1 Planmäßige Wartung.......................5-1 5.1.1 Wartung nach dem Einsatz......................5-1 5.1.2 Wartung nach den ersten 30 Betriebsstunden.................5-1 5.1.3 Wartung nach jeweils 40 Betriebsstunden................5-1 5.1.4 Wartung nach jeweils 100 Betriebsstunden................5-1 5.1.5 Wartung nach jeweils 250 Betriebsstunden................5-1 5.1.6 Wartung nach jeweils 500 Betriebsstunden oder 1000 Hektar..........5-1 5.1.7...

  • Seite 7: Einleitung

    Der Lely Splendimo 320 FC ist ein Mähaufbereiter zum Mähen und Aufbereiten von Futterpflanzen. Der Lely Splendimo 320 FC wird vorne an den Schlepper angehängt. Er eignet sich zum Mähen schwer zugänglicher Flächen. Ein Lely Splendimo 320 FC kombiniert mit einem Lely Splendimo Heckmähwerk steigert die Flächenleistung.

  • Seite 8: Mähbalken

    Mähbalken Die Mäheinheiten befinden sich auf dem Mähbalken. Dank des modularen Konzepts des Mähbalkens können die Mäheinheiten und Antriebswellen einfach und schnell ausgetauscht werden, falls diese beschädigt sind. Die Mäheinheiten sind durch eine Stange miteinander verbunden. Die erste Mäheinheit wird von oben angetrieben. Die anderen Mäheinheiten werden anschließend durch eine Federstahlwelle von der ersten Mäheinheit angetrieben.

  • Seite 9: Optionales Zubehör Splendimo 320 Fc

    Optionales Zubehör Splendimo 320 FC 1.4.1 Verschleißplatten Unter den Kufen können Verschleißplatten angebracht werden, um einen Verschleiß der Kufen zu reduzieren. Die Verschleißplatten sind in einer Stärke von 4 mm oder 8 mm lieferbar. 1. Verschleißplatte - 2. Schutzkufe Abbildung 2. Verschleißplatte und Schutzkufe 1.4.2...

  • Seite 10: Ernteguttrenner

    Abbildung 5. Ernteguttrenner 1.4.6 Zusätzliche Riemenscheibe Die normale Rotordrehzahl des Splendimo 320 FC beträgt 900 or 1000 rpm. Um die Drehzahl des Aufbereiterrotors zu ändern, kann die Riemenscheibe des Aufbereiterrotors ausgewechselt werden. So kann die Rotordrehzahl des Aufbereiters für ein geringere Aufbereitungsintensität oder eine verbesserte Erntegutförderung justiert werden.

  • Seite 11: Dreipunktturm Mit Seitenverschub

    Zwischen dem Dreipunktturm des Lely Splendimo 320 FC und der Vorderseite des Schleppers wird ein Dreipunktturm mit Seitenverschub installiert. Damit lässt sich der Lely Splendimo 320 FC um 15 cm nach links oder rechts verschieben, um eine Überlappung der Bahnen zu gewährleisten. Der Dreipunktturm mit Seitenverschub wird durch ein doppelt wirkendes Hydraulikventil gesteuert.

  • Seite 12: Dreipunktturm-Verlängerung

    Abbildung 9. Beleuchtungsset 1.4.10 Dreipunktturm-Verlängerung Die Dreipunktturm-Verlängerungen können vorne am Schlepper befestigt werden, um einen größeren Abstand zwischen Dreipunktturm und Traktor zu schaffen. Abbildung 10. Dreipunktturm-Verlängerung Einleitung...

  • Seite 13: Sicherheit

    SICHERHEIT Dieses Kapitel enthält die für die Verwendung oder Wartung an Ihrem Lely Splendimo einzuhaltenden Sicherheitsanweisungen. Auch die am Lely Splendimo angebrachten Sicherheitsaufkleber werden erklärt. Warnhinweise Beachten Sie die Warnhinweise GEFAHR, WARNUNG und ACHTUNG. Diese Warnhinweise haben im Einzelnen die folgende Bedeutung:...

  • Seite 14: Erläuterung Der Sicherheitsaufkleber Am Splendimo 320 Fc

    Schutzbrille und Gehörschutz. • Reinigen oder ersetzen Sie die Sicherheitsaufkleber regelmäßig, damit sie immer gut lesbar sind. Erläuterung der Sicherheitsaufkleber am Splendimo 320 FC Halten Sie einen Sicherheitsabstand zum Splendimo ein, wenn der Schleppermotor läuft. Halten Sie sich nicht im Schwenkbereich des Mähbalkens auf.
  • Seite 15 Verwenden Sie ausschließlich die am Splendimo gekennzeichneten Hebepunkte, um den Splendimo anzuheben. Betreiben Sie den Splendimo nie mit einer höheren Zapfwellendrehzahl als 1000 rpm Lesen Sie die Betriebsanleitung aufmerksam durch, bevor Sie den Splendimo bedienen. Sicherheit...

  • Seite 16: Position Der Sicherheitsaufkleber Am Splendimo 320 Fc

    Position der Sicherheitsaufkleber am Splendimo 320 FC Abbildung 11. Position der Sicherheitsaufkleber am Lely Splendimo 320 FC Sicherheit...

  • Seite 17: Betrieb

    BETRIEB Den Splendimo an den Schlepper ankuppeln Bringen Sie vorne am Schlepper ein Schnellwechselsystem (gemäß ISO 11001-2) an. Justieren Sie die Länge des Traktor-Oberlenkers so, dass sich das Schnellwechselsystem parallel zur Dreipunktanhängung des Splendimo befindet. Stellen Sie sicher, dass es nicht zu einem seitlichen Wegdriften kommen kann.
  • Seite 18 Abbildung 12. Ankuppelpunkt Betrieb...
  • Seite 19 1. Sicherungsplatte -2. Befestigungsschraube - 3. Mutter - 4. Stellschraube Abbildung 13. Sicherheitsverriegelung des Dreipunktturms einstellen Betrieb...

  • Seite 20: Den Splendimo Vom Schlepper Abkuppeln

    Den Splendimo vom Schlepper abkuppeln Senken Sie den Mähaufbereiter des Splendimo auf den Boden ab. Entfernen Sie die Ketten der Schutzabdeckungen von der Schlepperhydraulik. Heben Sie die Dreipunktanhängung des Schleppers an. Setzen Sie die Sicherungsstifte ein. Senken Sie den Splendimo auf den Boden ab. Schalten Sie den Schleppermotor aus.
  • Seite 21 Abbildung 14. Klappen Sie die Schutzvorrichtung in die obere Position. Betrieb...
  • Seite 22 Abbildung 15. Entfernen der Schutzvorrichtung Betrieb...

  • Seite 23: Den Splendimo In Die Arbeitsstellung Bringen

    Den Splendimo in die Arbeitsstellung bringen Zum Öffnen, drehen Sie den Kugelhahn im Uhrzeigersinn. Heben Sie den Dreipunktturm mit Hilfe des Schleppersystems so weit an, bis sich die Unterseite des Dreipunktturms ca. 80 cm über dem Boden befindet. Aktivieren Sie das Hydrauliksystem des Schleppers, um den Hydraulikzylinder auszufahren, bis sich der Splendimo auf dem Boden befindet.
  • Seite 24 Abbildung 17. Klappen Sie die Schutzvorrichtung in die untere Position. Betrieb...

  • Seite 25: Mit Dem Mähen Beginnen

    Mit dem Mähen beginnen Achten Sie darauf, dass sich niemand in der Nähe des Splendimo aufhält, Warnung wenn Sie die Zapfwelle ankuppeln. Achten Sie darauf, dass sich niemand im Umkreis von 25 meter zum Warnung Splendimo aufhält, wenn Sie mit diesem arbeiten. Überschreiten Sie nicht die maximale Zapfwellendrehzahl von 1000 Warnung Drehzahl.

  • Seite 26: Das Mähen Beenden

    Das Mähen beenden Schalten Sie immer den Schleppermotor aus, bevor Sie die Warnung Schlepperkabine verlassen. Stoppen Sie den Schlepper. Bringen Sie den Splendimo in die Vorgewendestellung. Entriegeln Sie die Zapfwelle. Warten Sie, bis alle beweglichen Teile des Splendimo zum Stillstand Warnung gekommen sind.

  • Seite 27: Tests Und Einstellungen

    TESTS UND EINSTELLUNGEN Einstellen der Mähhöhe Stellen Sie die Mähhöhe am Oberlenker des Schleppers ein. Stellen Sie, falls erforderlich, den Parallelogramm-Arm ein. Abbildung 18. Mähhöhe Tests und Einstellungen...

  • Seite 28: Einstellen Des Parallelogramm-Arms

    Einstellen des Parallelogramm-Arms Entfernen Sie die Mutter. Entfernen Sie die Schraube und die Unterlegscheiben. In der Lochstellung A ist die Mähhöhe am geringsten. In der Lochstellung Hinweis: B ist die Mähhöhe am größten. Stellen Sie den Parallelogramm-Arm auf die gewünschte Höhe ein. Setzen Sie die Schraube und die Unterlegscheiben ein und bringen Sie die Mutter an.

  • Seite 29: Einstellen Des Bodendrucks

    Einstellen des Bodendrucks Stoppen Sie den Schleppermotor. Warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind, Warnung bevor Sie Einstellungen am Splendimo vornehmen. Entfernen Sie den Sicherungsstift vom Hebel und der Federhalterung. Stecken Sie den Sicherungsstift in das entsprechende Loch des Hebels und der Federhalterung.

  • Seite 30: Einstellen Der Aufbereitungsintensität

    Einstellen der Aufbereitungsintensität Entfernen Sie den Sicherungsstift am Verstellhebel der Aufbereiterplatte. Stecken Sie den Verstellhebel der Aufbereiterplatte in das entsprechende Loch der Hebelhalterung. Bringen Sie den Sicherungsstift am Verstellhebel der Aufbereiterplatte In der oberen Lochstellung ist die Aufbereitungsintensität am höchsten. Hinweis: In der unteren Lochstellung ist die Aufbereitungsintensität am niedrigsten.

  • Seite 31: Einstellen Der Schwadbreite

    Einstellen der Schwadbreite Links und rechts am Splendimo: Zum Entriegeln drehen Sie den Verstellhebel für die Schwadbreite gegen den Uhrzeigersinn. Zum Einstellen der Schwadbreite, bewegen Sie den Verstellhebel für die Schwadbreite seitwärts. In der äußeren Stellung ist die Schwadbreite am größten. In der inneren Hinweis: Stellung ist die Schwadbreite am kleinsten.

  • Seite 32: Einstellen Der Keilriemenspannung

    Einstellen der Keilriemenspannung Zum Spannen des Keilriemens, drehen Sie die Spannvorrichtung im Uhrzeigersinn. Spannen Sie den Keilriemen, bis eine Kraft von 70 N (7 kg) den Keilriemen zwischen linker und rechter Riemenscheibe um 1 cm eindrückt. Drehen Sie die Riemenscheiben um mehrere Umdrehungen und stellen Sie sicher, dass die Keilriemenspannung korrekt ist.

  • Seite 33: Einstellen Der Rotordrehzahl

    Einstellen der Rotordrehzahl • Anforderungen: • Sprengringzange Entfernen Sie das Gehäuse des Keilriemens. Um die Keilriemen zu entspannen, drehen Sie die Spannvorrichtung gegen den Uhrzeigersinn. Nehmen Sie die Keilriemen ab. Ziehen Sie den Sprengring mit Hilfe der Sprengringzange von der Rotorwelle ab.
  • Seite 34 Abbildung 24. Entfernen des Keilriemengehäuses Abbildung 25. Einstellen der Rotordrehzahl Tests und Einstellungen...

  • Seite 35: Einstellen Der Aufbereiterplatte

    Einstellen der Aufbereiterplatte Entfernen Sie die acht Muttern aus der Aufbereiterplatte. Entfernen Sie die Aufbereiterplatte. Die Aufbereiterplatte muss auf Position Y eingestellt werden, wenn der Hinweis: Aufbereiterrotor auf Position A steht. Die Aufbereiterplatte muss auf Position Z eingestellt werden, wenn der Aufbereiterrotor auf Position B oder C steht.

  • Seite 36: Einstellen Des Aufbereiterrotors

    Einstellen des Aufbereiterrotors Entfernen Sie das Gehäuse des Keilriemens. Um die Keilriemen zu entspannen, drehen Sie die Spannvorrichtung gegen den Uhrzeigersinn. Entfernen Sie die Schraube aus der Spannvorrichtung. Auf beiden Seiten des Aufbereiterrotors: Entfernen Sie Schraube 1 aus dem Lagerblock. Lösen Sie Schraube 2 des Lagerblocks.
  • Seite 37 Abbildung 27. Position des Aufbereiterrotors einstellen Tests und Einstellungen 4-11...
  • Seite 38 4-12 Tests und Einstellungen...

  • Seite 39: Wartung

    WARTUNG Planmäßige Wartung 5.1.1 Wartung nach dem Einsatz • Reinigen Sie den Splendimo (Seite 5-3). • Achten Sie darauf, dass die Klingenbolzen fest angezogen sind. • Achten Sie darauf, dass die Mähscheiben mit dem korrekten Anzugsmoment festgezogen sind. • Schmieren Sie den Splendimo mit einem Korrosionsschutzmittel. 5.1.2 Wartung nach den ersten 30 Betriebsstunden Nach der ersten Verwendung des Splendimo oder nachdem ein neues...

  • Seite 40: Wartung Nach Längerer Einlagerung

    • Überprüfen Sie die Verschleißplatten, Mähscheiben und Mähklingen auf Verschleiß und Beschädigungen. Tauschen Sie diese falls erforderlich aus. • Achten Sie darauf, dass die Klingenbolzen fest angezogen sind. • Achten Sie darauf, dass die Mähscheiben mit dem korrekten Anzugsmoment festgezogen sind. •...

  • Seite 41: Präventive Wartung

    Präventive Wartung 5.2.1 Reinigen des Splendimo Stellen Sie sicher, dass sich der Splendimo in der Parkstellung befindet. Heben Sie die Schutzvorrichtungen an und befestigen Sie diese mit dem Haken. Reinigen Sie den Splendimo gründlich durch Abspritzen. Haken Sie die Zapfwelle kurz bei der niedrigst möglichen Motordrehzahl vorsichtig ein, um evtl.

  • Seite 42: Lagerblöcke Des Aufbereiterrotors Schmieren

    5.2.4 Lagerblöcke des Aufbereiterrotors schmieren • Anforderungen: • Fettpumpe • Biologisch abbaubares Schmierfett (Total Biomultis SEP2 oder vergleichbar) Schmieren Sie die Lagerblöcke des Aufbereiterrotors mit Hilfe einer Fettpumpe. Abbildung 29. Schmieren der Lagerblöcke des Aufbereiterrotors Wartung...

  • Seite 43: Mäheinheit Schmieren

    5.2.5 Mäheinheit schmieren • Anforderungen: • Shell Alvania WR 0 oder gleichwertig • Loctite 243 • Drehmomentschlüssel Verwenden Sie kein Lösungsmittel, um die Mäheinheit von Fett zu reinigen. Vorsicht Lösungsmittel kann die Dichtungen und Lager beschädigen. Eine zu geringe Schmierfettmenge kann zu einem Überhitzen und Vorsicht Beschädigen der Mäheinheit führen.
  • Seite 44 1. Splint - 2. Kronenmutter - 3. Druckstück - 4. O-Ring - 5. Mähscheibe 6. Zylinderschraube - 7. Lagergehäuse - 8. Unterlegscheibe Abbildung 30. Schmieren einer Mäheinheit Wartung...

  • Seite 45: Schmieren Der Antriebseinheit Der Zapfwelle

    5.2.6 Schmieren der Antriebseinheit der Zapfwelle • Anforderungen: • Fettpumpe • Biologisch abbaubares Schmierfett (Total Biomultis SEP2 oder vergleichbar) Entfernen Sie die drei Schrauben oben aus der Abdeckung (4). Nehmen Sie die Abdeckung der Inspektionsöffnung von der Abdeckung (2) ab. Schieben Sie die Abdeckung (4) nach oben, um sie vom Hut (5) lösen zu können.
  • Seite 46 Drehen Sie den Füllstopfen von Getriebe B heraus. Befüllen Sie das Getriebe B mit 0,85 l GX85-W140 Getriebeöl oder vergleichbar. Bringen Sie den Füllstopfen von Getriebe B wieder an. Nehmen Sie den Auffangbehälter und entsorgen Sie das abgelassene Öl gemäß lokaler Bestimmungen. Abbildung 31.

  • Seite 47: Öl Der Antriebseinheit Wechseln

    5.2.8 Öl der Antriebseinheit wechseln • Anforderungen: • Auffangbehälter (Inhalt mindestens: 0,5 Liter) • GX85-W140 Getriebeöl oder vergleichbar Eine zu geringe Ölmenge kann zu einem Überhitzen und dauerhaften Schäden Vorsicht an der Antriebseinheit führen. Bringen Sie den Splendimo in die Transportstellung. Stellen Sie einen Auffangbehälter unter die Antriebseinheit C.

  • Seite 48: Korrektive Wartung

    Ziehen Sie das Lely Spezialwerkzeug für Mähklingenwechsel nach unten, um den Splendimo Clip aus der Verriegelung (1) zu lösen. Entfernen Sie den Splendimo Clip (2). Klemmt der Klingenbolzen, kann er mit der Spitze des Lely Hinweis: Spezialwerkzeugs für den Mähklingenwechsel gelöst werden.
  • Seite 49 Stecken Sie den Klingenbolzen in die Öffnungen von Mähklinge und Mähscheibe (4). Bringen Sie einen neuen Splendimo Clip am Klingenbolzen (4) am. Schlagen Sie mit dem Hammer den Splendimo Clip in die Nut des Klingenbolzens, bis der Splendimo Clip hinter dem Sicherungsnocken (5) einrastet.

  • Seite 50: Demontieren Und Montieren Einer Mähscheibe

    5.3.2 Demontieren und Montieren einer Mähscheibe Nehmen Sie oben auf der Mähscheibe (5) den Splint (1) aus der Kronenmutter (2). Entfernen Sie die Kronenmutter (2). Entfernen Sie das Druckstück (3). Achten Sie darauf, dass der O-Ring (4) nicht über das Druckstück hinausragt.

  • Seite 51: Demontieren Und Montieren Einer Mähscheibe Auf Einer Antriebseinheit

    5.3.3 Demontieren und Montieren einer Mähscheibe auf einer Antriebseinheit Entfernen Sie die drei Schrauben oben aus der Abdeckung (4). Entfernen Sie die drei Schrauben aus dem Getriebe (1), mit denen die Abdeckung (2) befestigt ist. Senken Sie die Abdeckung (2) in die Abdeckung (4) ab. Entfernen Sie den oberen Splint aus der Gabel (3).

  • Seite 52: Demontieren Des Mähbalkens

    1. Getriebe - 2. Abdeckung - 3. Gabel - 4. Abdeckung - 5. Hut - 6. Mähscheibe - 7. Antriebseinheit Abbildung 34. Explosionszeichnung des Antriebsstrangs 5.3.4 Demontieren des Mähbalkens • Anforderungen: • Steckschlüssel 46 mm • Drehmomentschlüssel • 150 cm Verlängerungsrohr Reinigen Sie den Mähbalken.
  • Seite 53 Auf beiden Seiten des Mähbalkens: • Lösen Sie die fünf Schrauben unten an der Stütze (16). Entfernen Sie den Mähbalken. Entfernen Sie die M30-Mutter (14) und den Ring (15). Entfernen Sie die Endplatte (17). Nehmen Sie die Mäheinheiten (8) und die Abstandshalter (7) von der Verbindungsstange (18) ab.

  • Seite 54: Zusammenbauen Des Mähbalkens

    5.3.5 Zusammenbauen des Mähbalkens • Anforderungen: • Steckschlüssel 46 mm • Drehmomentschlüssel • 150 cm Verlängerungsrohr • Castrol Tarp oder vergleichbar • Molykote BR2 Plus oder vergleichbar • Molykote P74 oder vergleichbar Reinigen Sie: • die Zentrierringe (6) • die Kontaktflächen der Mäheinheiten (8) und Abstandshalter (7). Achten Sie darauf, dass alle Kontaktflächen sauber sind.
  • Seite 55 Auf beiden Seiten des Splendimo: Achten Sie darauf, dass sich die fünf Löcher der Endplatte und die fünf Löcher unten an der Stütze übereinander befinden. Ziehen Sie die fünf Schrauben (16) handfest an. Ziehen Sie die fünf Schrauben (16) mit einem Anzugsmoment von 120 Nm (12 kgm) fest.
  • Seite 56 1. Mähklinge - 2. Mähscheibe - 3. Druckstück - 4. Kronenmutter - 5. Hut - 6. Hut - 7. Antriebswelle - 8. Zentrierring - 9. Abstandshalter - 10. Mäheinheit - 11. Sicherungsstift - 12. Sicherungsring - 13. Sicherungsplatte -14. Unterlegscheibe - 15. Schraube M10 x 20 - 16. Mutter M30 - 17.
  • Seite 57 Abbildung 38. Mutter M30 mit Drehmomentschlüssel festziehen Wartung 5-19...
  • Seite 58 5-20 Wartung...

  • Seite 59: Zeichnungen Und Tabellen

    ZEICHNUNGEN UND TABELLEN Anzugsmoment-Tabelle für Schraube und Mutter Die folgende Tabelle zeigt das normale Anzugsmoment für alle am Splendimo verwendeten Schrauben der Klasse 8.8 und Muttern der Klasse 8. Verwenden Sie zum Festziehen der Schrauben und Muttern mit dem jeweiligen Anzugsmoment immer einen kalibrierten Drehmomentschlüssel. 13,5 21,5 41,0...
  • Seite 60 Zeichnungen und Tabellen...

  • Seite 61: Störungsbeseitigung

    STÖRUNGSBESEITIGUNG Der Durchsatz des Ernteguts ist nicht konstant. • Ersetzen Sie abgenutzte oder fehlende Zinken am Aufbereiter. • Achten Sie darauf, dass der Dreipunktturm in der richtigen Höhe ist und das Schutztuch den Durchfluss des Ernteguts nicht blockiert. • Nicht zu langsam fahren. Die effektivste Arbeitsgeschwindigkeit beginnt bei 10 km/h.
  • Seite 62 • Bodendruck erhöhen (Seite 4-3). • Mähklingen austauschen. (Seite 5-10) Das Erntegut wickelt sich um den Mähbalken und die Mähscheiben. • Die am Splendimo gezeigte Zapfwellendrehzahl einhalten. Störungsbeseitigung...

  • Seite 63: Spezifikationen

    SPEZIFIKATIONEN Spezifikationen 320 FC Arbeitsbreite 3,2 m Transportbreite 3,0 m Anzahl der Mähscheiben/Klingen 8/16 Mähhöhe ± 30 mm und höher Am Oberlenker stufenlos einstellbar Schwadbreite ca. 1,40 - 3,20 m Zapfwellendrehzahl 1000 Drehzahl Anhängung ISO 11001-2 Schnellwechselsystem Hydraulikanschlüsse 1 einfachwirkendes Ventil mit Schwimmstellung Max.
  • Seite 64 Spezifikationen...
  • Seite 65 LEERSEITE...
  • Seite 66 LELY INDUSTRIES NV Weverskade 110 NL-3147 PA Maassluis Tel +31 (0)10 - 59 96 333 Fax +31 (0)10 - 59 96 444 www.lely.com Live Life Lely...
