B REGLAGES DE LA CONDITIONNEUSE

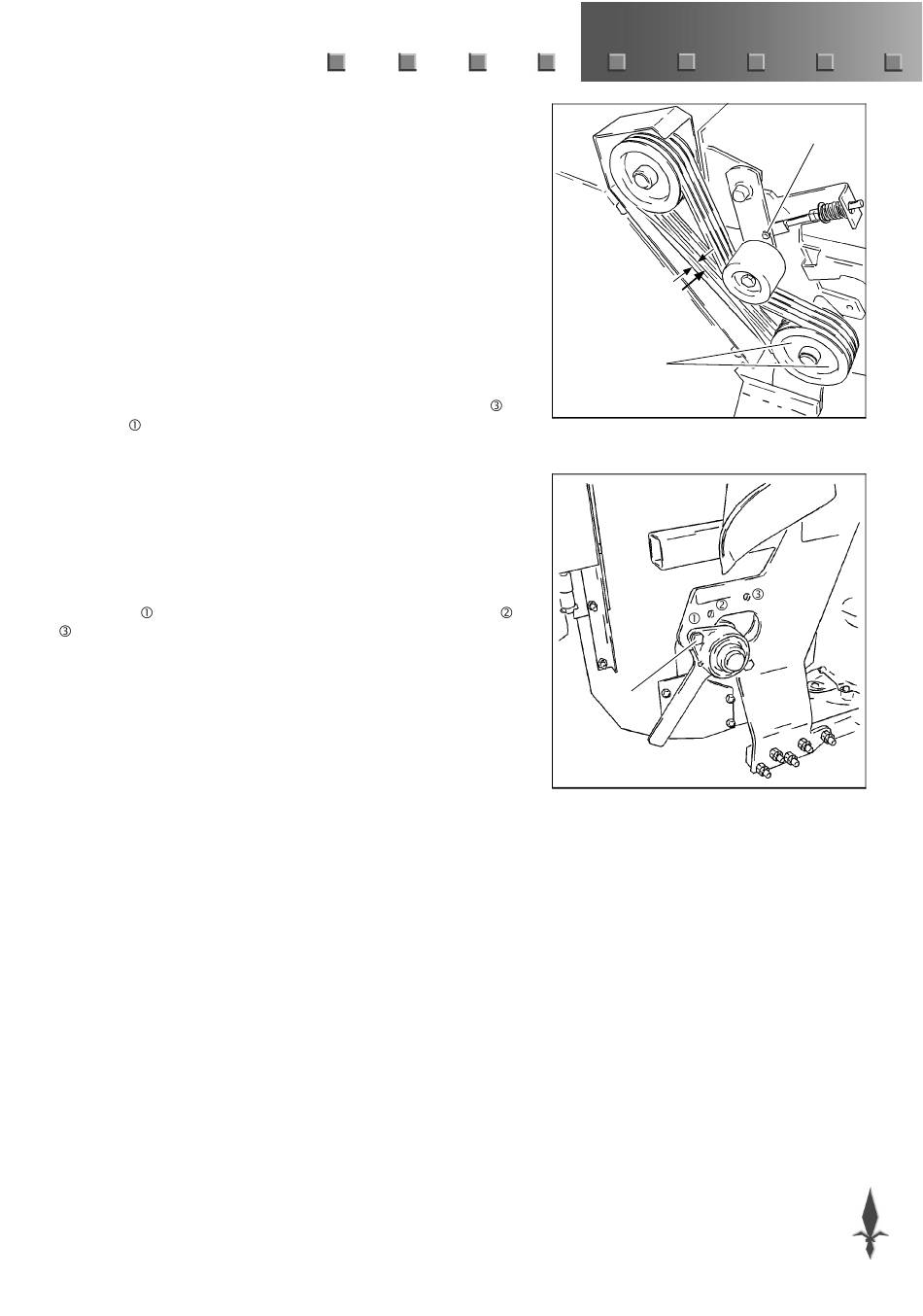

B.1 Deplacement du rotor de la conditionneuse
Pour le réglage du dégagement entre le rotor de la conditionneuse et la barre
de coupe il y a 3 positions différentes.
- Ouvrir le carter de courroies afin de pouvoir détendre les courroies.
- Détendre les courroies.
- Démonter l'embout fileté du dispositif de serrage par le démontage de la
vis A (fig. B-1).
- Démonter entièrement la vis supérieure B (fig. B-2) du bloc-palier (côté
gauche et droit).
- Desserrer en partie la vis inférieure du bloc-palier.
- Déplacer le rotor de conditionnement vers l'arrière, de la position
position (ou inversement). Ensuite, reserrer les deux vis.
- Monter l'embout fileté du dispositif de tension.
- Tendre les courroies. Régler la tension des courroies de telle façon
qu'une courroie, si une force de 70 N (7 kg) est exercée sur son centre,
soit pressée 10 mm (fig. B-1).
- Fermer et verrouiller le carter de courroies.
Il y a 2 possibilités pour le positionnement de la plaque de condition-neur
par rapport au rotor lui-même. La position arrière de la plaque correspond
à la position du rotor et la position avant correspond aux positions
du rotor.
- Démonter les blocks de charnère de la plaque de conditionneur.
- Monter la la plaque de conditionneur dans la position juste avec les
blocks de charnère.
B.2 Vitesse de rotor
En tant qu'accessoire facultatif, il est disponible une poulie additionnelle
pour le rotor de la conditionneuse. Grâce à un échange de poulies, il est
possible de modifier la vitesse du rotor de la conditionneuse.
L'échange de la poulie d'origine se fait comme suit:
- Ouvrir le carter de courroies.
- Détendre et démonter les courroies.
- Desserrer les deux vis six pans C (fig. B-1) de la poulie et placer une des
deux vis dans le trou central des trois présents sur la poulie.
- Serrer la vis six pans jusqu'au moment où la poulie se dégage de la
douille de serrage.
- Enlever la douille de serrage et la poulie.
- Monter la poulie additionnelle (aligner avec la poulie supérieure) et
serrer les vis six pans avec un couple de 50 Nm (5 kgm). Ensuite, frapper
la poulie avec un marteau et serrer les vis six pans encore une fois avec
un couple de 50 Nm (5 kgm). Lors du montage de la poulie: utiliser ni
huile, ni graissant.
- Monter les courroies.
- Tendre les courroies. Régler la tension des courroies de telle façon
qu'une courroie, si une force de 70 N (7 kg) est exercée sur son centre,
soit pressée 10 mm (fig. C-1).
- Fermer le carter de courroies.
Annexe B
à la
et
10 mm
70 N (7 kg)
C
B
A
B-1
B-2
F-23
