Bouw de maaibalk in omgekeerde volgorde op. Neem daarbij de
volgende punten in acht:
- Reinig de centreerringen (10) en de contactvlakken van de
elementen en de tussenstukken.
- Controleer of er geen vuil tussen niet gedemonteerde elementen
en tussenstukken is gekomen (zijvlakken insmeren met Castrol
Tarp).
- Smeer de aandrijfas in met vet (Molykote BR2 Plus).
Zorg ervoor dat de maaischijven 90° ten opzichte van elkaar
!
zijn verdraaid. Als een element niet direct op de aandrijfas kan
worden geschoven moet de maaischijf één of meerdere malen
een halve slag worden verdraaid tot dit wel mogelijk is.

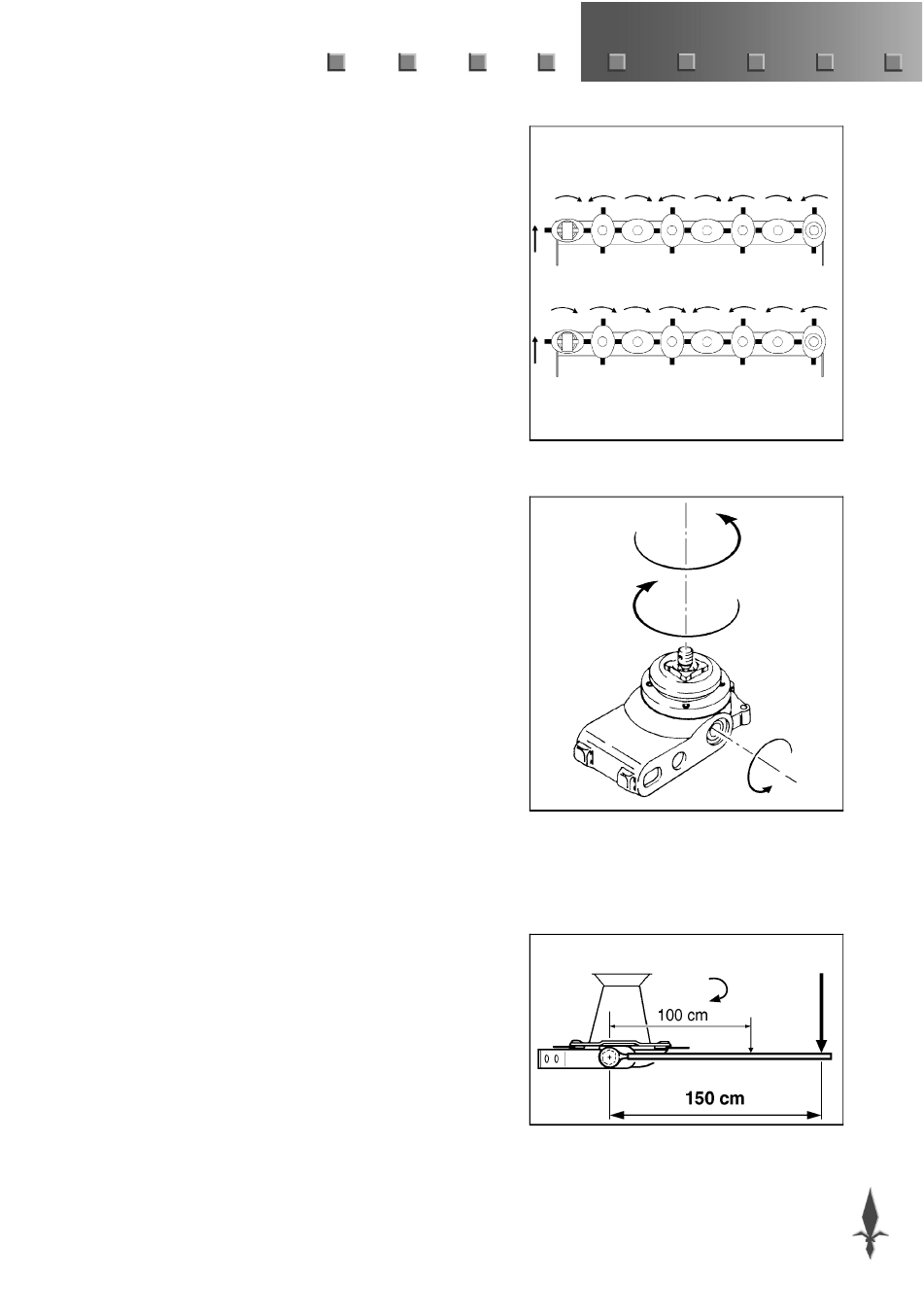

- Monteer de elementen met de draairichting in de standaard
opstelling (fig. A-2).
• Een rechtsomdraaiend element van de SPLENDIMO FC
maaier is als volgt te herkennen:
Wanneer de naaf rechtsom wordt gedraaid (R: fig. A-3), zal het
aandrijftandwiel aan de rechterzijde (van achteren gezien)
linksom meedraaien.
• Een linksomdraaiend element is als volgt te herkennen:
Wanneer de naaf linksom wordt gedraaid (L: fig. A-3), zal het
aandrijftandwiel aan de rechterzijde linksom meedraaien.
- Als een maaischijf gedemonteerd is geweest, controleer dan of de
O-ring (11, fig. A-1) zich in het drukstuk bevindt.
- Zet de kroonmoer (12) vast met een aanhaalmoment van 150-250
Nm (15-25 kgm) en borg deze met een splitpen. Zorg ervoor dat
de splitpen niet boven het drukstuk uitsteekt.
Tip: de moer mag niet teruggedraaid worden, draai verder totdat
de splitpen gemonteerd kan worden.
- In het buitenste element moet het borgschijfje (13) met de
seegerring zijn aangebracht. In geval van vervanging van dit
element moeten deze worden overgezet.
- Draai de 5 bouten (14) eerst handvast aan.
- Breng vet (Molykote P74) aan op de ring (8) en het schroefdraad
van de verbindingsstang (3) en de moer (7). Draai de moer op de
stang.
- Draai de moer (7) vast.
Aanhaalmoment: 950 Nm (95 kgm).
Het aanhaalmoment kan worden gerealiseerd door de ringsleutel
met een pijp van 150 cm te verlengen (fig. A-4) en deze aan te
trekken met een kracht van 635 N (63,5 kg).
Voor de montage van het borgplaatje mag de moer niet
teruggeschroefd worden, alleen verder aangedraaid.
- Draai de 5 bouten (14) vast met een aanhaalmoment van 120 Nm
(12 kgm) en borg de bout met een tweede moer.
