A REPARATIEWERKZAAMHEDEN AAN DE MAAIBALK
A.1 De-/montage van de maaibalk

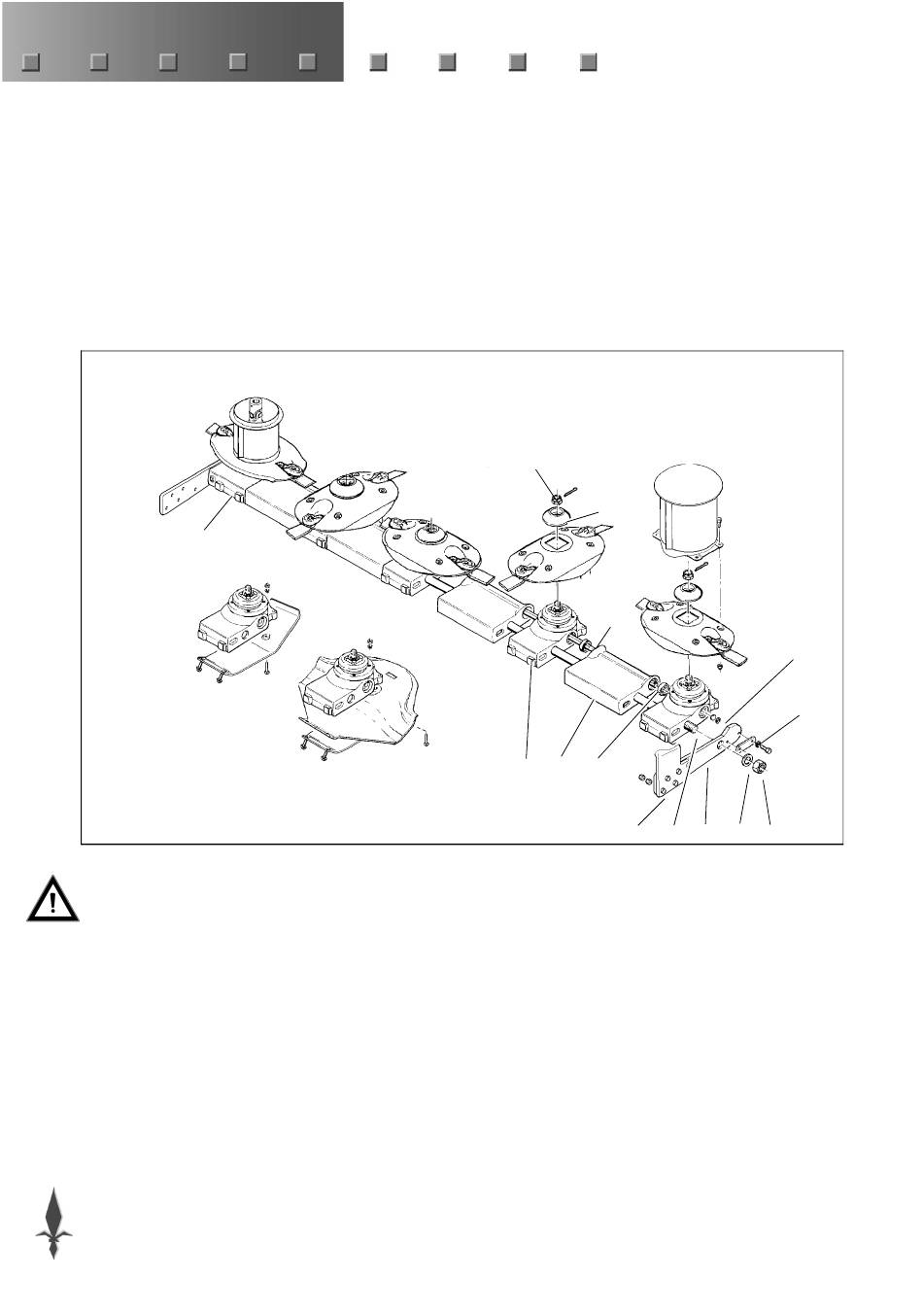

De nummers tussen haakjes verwijzen naar de nummers in figuur A-1.
De maaibalk is opgebouwd uit onafhankelijke elementen (1). Deze worden door tussenstukken (2) op afstand gehouden.
De elementen en tussenstukken worden door een verbindingsstang (3) samengehouden.
De elementen worden vanuit het aandrijfelement (4) door middel van een aandrijfas (5) aangedreven.
Door deze constructie kan een element of een aandrijfas snel worden vervangen. Bij de SPLENDIMO maaier met type
"S" maaischijven kan ook, indien gewenst, de volgorde van de links- en rechtsomdraaiende elementen worden veranderd.
12
11
4
10
13
6
1 2 5
3 9 8 7
14
A-1
Plaats steunen onder de maaibalk als deze van de grond is geheven en u werkzaamheden onder de machine gaat
verrichten.
Demonteer de maaibalk als volgt.
- Bevestig de machine in de fronthefinrichting van een trekker.
- Plaats de machine op een vlakke vloer.
- Verwijder het borgplaatje (6).
- Draai de moer (7) enkele slagen los.
- Draai de 5 bouten (14) onderaan de steun los en verwijder ze.
- Hef de machine enkele centimeters van de grond. Blokkeer de hydrauliek, zodat de machine niet kan zakken.
- Verwijder de moer (7) en de ring (8).
- Verwijder de eindplaat (9).
- Schuif de elementen en tussenstukken van de verbindingsstang (3).
