  • Seite 1 Lely Splendimo 900 MC 900 MC M-H022.1004DE Betriebsanleitung...

  • Seite 2: Inhalt Des Handbuchs

    Qwes, SAE, Shuttle, Splendimo, T4C, Tigo, Viseo, Voyager und Welger sind registrierte Warenzeichen der Lely Gruppe. Das alleinige Nutzungsrecht liegt bei den Unternehmen der LELY Gruppe. Alle Rechte vorbehalten. Die in dieser Publikation enthaltenen Angaben dienen ausschließlich der Information und sind nicht als Verkaufsangebot zu verstehen.

  • Seite 3: Garantiebedingungen

    Das Typen- und Seriennummernschild befindet sich on the front of the 3-point hitch. Geben Sie immer die Typen- und Seriennummer Ihres Produkts an, wenn Sie sich mit Ihrem örtlichen LELY Center in Verbindung setzen oder Ersatzteile bestellen. Typen- und Seriennummernschild Wir empfehlen Ihnen, Typen- und Seriennummer Ihres Produkts in die nachstehende Tabelle einzutragen.

  • Seite 5: Inhaltsverzeichnis

    Zusätzliche Riemenscheibe.....................1-5 1.5.7 Erweiterungsset........................1-6 Sicherheit............................2-1 Warnhinweise...........................2-1 Sicherheitsanweisungen......................2-1 Erläuterung der Sicherheitsaufkleber am Splendimo 900 MC..........2-2 Position der Sicherheitsaufkleber am Splendimo 900 MC............2-4 Betrieb..............................3-1 Den Splendimo an den Schlepper ankuppeln................3-1 Den Splendimo vom Schlepper abkuppeln................3-2 Den Splendimo in die Transportstellung bringen..............3-4 Den Splendimo von der Transportstellung in die Arbeitsstellung bringen........3-6 Den Splendimo von der Arbeitsstellung in die Vorgewendestellung bringen......3-6...
  • Seite 6 Demontieren und Montieren einer Mähscheibe auf einer Antriebseinheit......5-15 5.3.4 Demontieren des Mähbalkens....................5-17 5.3.5 Zusammenbauen des Mähbalkens..................5-18 Zeichnungen und Tabellen........................6-1 Hydraulikschema Splendimo 900 MC..................6-1 Hydraulikschema elektrische Steuerung <USR_Prodshort> 900 MC........6-2 Anzugsmoment-Tabelle für Schraube und Mutter..............6-2 Störungsbeseitigung..........................7-1 Spezifikationen...........................8-1 Spezifikationen Splendimo 900 MC..................8-1...

  • Seite 7: Einleitung

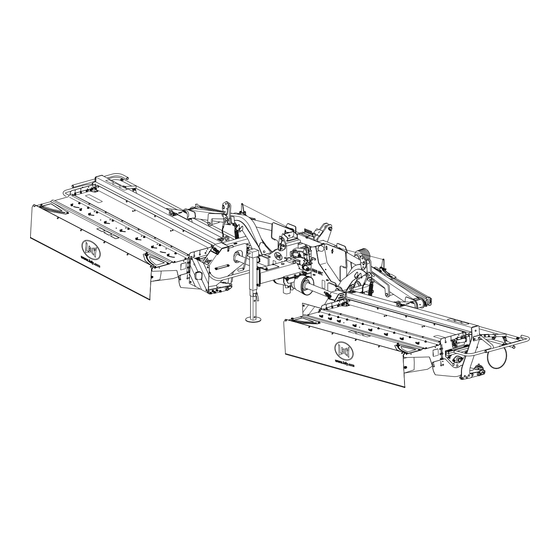

    EINLEITUNG Der Lely Splendimo 900 MC ist ein doppeltes Mähwerk, das mit einem Lely Splendimo 320 FC Frontmähwerk zum Mähen und Aufbereiten von Erntegut verwendet wird. Der Lely Splendimo 900 MC kann für Böschungen von bis zu 20° Steigung bzw. Gefälle (vom Schlepper aus gesehen) eingesetzt werden und fährt mit Geschwindigkeiten von bis zu 20 km/h.

  • Seite 8: Mähbalken

    Hydraulik - 5. Kammer - 6. Hintere Abstellstütze - 7. Vordere Abstellstütze - 8. Dreipunktturm - 9. Hauptzapfwelle - 10. Zugseil - 11. Mähbalken - 12. Impeller-Aufbereiter - 13. Sperrhaken Abbildung 1. Übersicht des Lely Splendimo 900 MC Mähbalken Die Mäheinheiten befinden sich auf dem Mähbalken. Dank des modularen Konzepts des Mähbalkens können die Mäheinheiten und Antriebswellen...

  • Seite 9: Hydrauliksystem

    Die erste Mäheinheit wird von oben angetrieben. Die anderen Mäheinheiten werden anschließend durch eine Federstahlwelle von der ersten Mäheinheit angetrieben. Alle Mäheinheiten werden direkt durch diese Welle angetrieben. Die Mäheinheiten drehen paarweise, entweder im oder gegen den Uhrzeigersinn. Die Mähklingen sind durch die Clips des Schnellwechselsystems des Splendimo an den Mäheinheiten befestigt.

  • Seite 10: Optionales Zubehör Splendimo 900 Mc

    Optionales Zubehör Splendimo 900 MC 1.5.1 Verschleißplatten Unter den Kufen können Verschleißplatten angebracht werden, um einen Verschleiß der Kufen zu reduzieren. Die Verschleißplatten sind in einer Stärke von 4 mm oder 8 mm lieferbar. 1. Verschleißplatte - 2. Schutzkufe Abbildung 2. Verschleißplatte und Schutzkufe 1.5.2...

  • Seite 11: Breitverteilsatz

    Dies ist hilfreich, wenn das Erntegut sehr lang ist oder wenn es am Boden liegt. Abbildung 5. Ernteguttrenner 1.5.6 Zusätzliche Riemenscheibe Die normale Rotordrehzahl des Splendimo 900 MC beträgt 890 or 1000 rpm. Um die Drehzahl des Aufbereiterrotors zu ändern, kann die Riemenscheibe des Aufbereiterrotors ausgewechselt werden. So kann die Rotordrehzahl des Einleitung...

  • Seite 12: Erweiterungsset

    Aufbereiters für ein geringere Aufbereitungsintensität oder eine verbesserte Erntegutförderung justiert werden. Abbildung 6. Zusätzliche Riemenscheibe 1.5.7 Erweiterungsset Das Erweiterungsset kann auf jeder Seite des Mähwerks montiert werden, um den Aufbereiterrotor anzuheben. Dies gewährleistet, dass der Aufbereiterrotor gegen den Mähbalken montiert werden kann, wenn Position 1 des Aufbereiterrotors verwendet (page 4-13) wird.

  • Seite 13: Sicherheit

    SICHERHEIT Dieses Kapitel enthält die für die Verwendung oder Wartung an Ihrem Lely Splendimo einzuhaltenden Sicherheitsanweisungen. Auch die am Lely Splendimo angebrachten Sicherheitsaufkleber werden erklärt. Warnhinweise Beachten Sie die Warnhinweise GEFAHR, WARNUNG und ACHTUNG. Diese Warnhinweise haben im Einzelnen die folgende Bedeutung:...

  • Seite 14: Erläuterung Der Sicherheitsaufkleber Am Splendimo 900 Mc

    Schutzbrille und Gehörschutz. • Reinigen oder ersetzen Sie die Sicherheitsaufkleber regelmäßig, damit sie immer gut lesbar sind. Erläuterung der Sicherheitsaufkleber am Splendimo 900 MC Lesen Sie die Betriebsanleitung aufmerksam durch, bevor Sie den Splendimo bedienen. Halten Sie einen Sicherheitsabstand zum Splendimo ein, wenn der Schleppermotor läuft.
  • Seite 15 Lesen Sie alle Bedienungsanweisungen für die Zapfwelle. Ergreifen Sie immer geeignete Sicherheits- und Schutzmaßnahmen, wenn Sie an der Zapfwelle arbeiten. Verwenden Sie ausschließlich die am Splendimo gekennzeichneten Hebepunkte, um den Splendimo anzuheben. Betreiben Sie den Splendimo nie mit einer höheren Zapfwellendrehzahl als 1000 rpm Sicherheit...

  • Seite 16: Position Der Sicherheitsaufkleber Am Splendimo 900 Mc

    Position der Sicherheitsaufkleber am Splendimo 900 MC Abbildung 8. Position der Sicherheitsaufkleber am Lely Splendimo 900 MC Sicherheit...

  • Seite 17: Betrieb

    BETRIEB Den Splendimo an den Schlepper ankuppeln Justieren Sie die 3-Punkt-Aufhängung des Schleppers, bis die Arme auf gleicher Höhe sind. Kuppeln Sie die zwei unteren Arme der 3-Punkt-Aufhängung an den Tragbolzen des Dreipunktturms an. Bringen Sie ggf. Abstandshalter an den Tragbolzen an, um den korrekten Abstand zwischen den unteren Armen sicherzustellen.

  • Seite 18: Den Splendimo Vom Schlepper Abkuppeln

    Ist ein elektrisch gesteuertes Hydrauliksystem eingebaut: Befestigen Sie die Steuereinheit mit dem Magneten an einem starren Metallteil der Schlepperkabine. Stecken Sie das Spannungsversorgungskabel der Steuereinheit in eine geeignete Steckdose in der Schlepperkabine. Stecken Sie das Kabel für die elektrische Beleuchtung in die entsprechende Steckdose am Schlepper.
  • Seite 19 Bringen Sie die drei Abstellstützen am Dreipunktturm in die untere Position. Senken Sie den Dreipunktturm mit Hilfe des Hydrauliksystems des Schleppers so weit ab, bis sich die Abstellstützen dem Boden befinden. Schalten Sie den Schleppermotor aus. Stellen Sie das Hydraulikventil am Schlepper in die Schwimmstellung. Koppeln Sie das Kabel für die elektrische Beleuchtung am Schlepper Ist ein elektrisch gesteuertes Hydrauliksystem eingebaut: Koppeln Sie das Spannungsversorgungskabel der Steuereinheit...

  • Seite 20: Den Splendimo In Die Transportstellung Bringen

    Den Splendimo in die Transportstellung bringen Achten Sie darauf, dass sich niemand in der Gefahrenzone aufhält, wenn Warnung Sie den Splendimo in die Transportstellung bringen. Achten Sie darauf, dass der Vorderachsdruck des Schleppers Warnung ausreichend ist (ggf. Ballastfrontgewichte verwenden) und der maximal zulässige Hinterachsdruck nicht überschreiten wird, wenn sich der Splendimo in der Transportstellung befindet.
  • Seite 21 Abbildung 12. Eingerasteter Sperrhaken Betrieb...

  • Seite 22: Den Splendimo Von Der Transportstellung In Die Arbeitsstellung Bringen

    Den Splendimo von der Transportstellung in die Arbeitsstellung bringen Achten Sie darauf, dass sich niemand in der Gefahrenzone aufhält, wenn Warnung Sie den Splendimo in die Vorgewendestellung bringen. Achten Sie darauf, dass die Zapfwelle entriegelt ist, bevor Sie den Warnung Splendimo in die Arbeitsstellung bringen.

  • Seite 23: Mit Dem Mähen Beginnen

    Mit dem Mähen beginnen Achten Sie darauf, dass sich niemand in der Nähe des Splendimo aufhält, Warnung wenn Sie die Zapfwelle ankuppeln. Achten Sie darauf, dass sich niemand im Umkreis von 25 meter zum Warnung Splendimo aufhält, wenn Sie mit diesem arbeiten. Überschreiten Sie nicht die maximale Zapfwellendrehzahl von 1000 rpm.
  • Seite 24 Trifft der Splendimo auf ein Hindernis und der Kollisionsschutz wird aktiviert: Stoppen Sie sofort den Schlepper. Fahren Sie einige Meter zurück, bis der Kollisionsschutz zurückgesetzt wird. Vergewissern Sie sich, dass der Splendimo nicht beschädigt ist und Warnung sicher verwendet werden kann. Bringen Sie den Splendimo in die Vorgewendestellung.

  • Seite 25: Das Mähen Beenden

    Abbildung 16. Bewegung des Kollisionsschutzes Das Mähen beenden Schalten Sie immer den Schleppermotor aus, bevor Sie die Warnung Schlepperkabine verlassen. Stoppen Sie den Schlepper. Bringen Sie den Splendimo in die Vorgewendestellung. Entriegeln Sie die Zapfwelle. Warten Sie, bis alle beweglichen Teile des Splendimo zum Stillstand Warnung gekommen sind.
  • Seite 26 3-10 Betrieb...

  • Seite 27: Tests Und Einstellungen

    TESTS UND EINSTELLUNGEN Einstellen der Mähhöhe Bringen Sie den Splendimo in die Arbeitsstellung. Senken Sie den Splendimo auf einen ebenen Boden ab. Senken Sie die hintere Abstellstütze ab. Senken Sie den Dreipunktturm ab, bis der Splendimo auf der hinteren Abstellstütze ruht. Koppeln Sie den Oberlenker des Schleppers vom Dreipunktturm ab.

  • Seite 28: Einstellen Des Bodendrucks

    Einstellen des Bodendrucks Bringen Sie den Splendimo in die Vorgewendestellung. Stoppen Sie den Schleppermotor. Warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind, Warnung bevor Sie Einstellungen am Splendimo vornehmen. Am linken und rechten Mähwerk: Entfernen Sie den Sicherungsstift vom Hebel und der Federhalterung.
  • Seite 29 Abbildung 18. Einstellen des Bodendrucks Tests und Einstellungen...

  • Seite 30: Einstellen Der Aufbereitungsintensität

    Einstellen der Aufbereitungsintensität Entfernen Sie den Sicherungsstift am Verstellhebel der Aufbereiterplatte. In der oberen Lochstellung ist die Aufbereitungsintensität am höchsten. Hinweis: In der unteren Lochstellung ist die Aufbereitungsintensität am niedrigsten. Stecken Sie den Verstellhebel der Aufbereiterplatte in das entsprechende Loch der Hebelhalterung. Bringen Sie den Sicherungsstift am Verstellhebel der Aufbereiterplatte Falls erforderlich.

  • Seite 31: Einstellen Der Schwadbreite

    Einstellen der Schwadbreite Links und rechts am Splendimo: Zum Entriegeln drehen Sie den Verstellhebel für die Schwadbreite gegen den Uhrzeigersinn. Zum Einstellen der Schwadbreite, bewegen Sie den Verstellhebel für die Schwadbreite seitwärts. In der äußeren Stellung ist die Schwadbreite am größten. In der inneren Hinweis: Stellung ist die Schwadbreite am kleinsten.

  • Seite 32: Umschalten Auf Gekoppeltes Oder Einzelnes Anheben

    Umschalten auf gekoppeltes oder einzelnes Anheben Um kleinere Erntegutreste zu mähen, kann ein Mähwerk einzeln Hinweis: angehoben werden. Stoppen Sie den Schlepper. Entriegeln Sie die Zapfwelle. Warten Sie, bis alle beweglichen Teile des Splendimo zum Stillstand Warnung gekommen sind. Schalten Sie immer den Schleppermotor aus, bevor Sie die Warnung Schlepperkabine verlassen.
  • Seite 33 1. Einzelnes Anheben Gekoppeltes Anheben Abbildung 23. Kugelhahn Abbildung 24. Steuereinheit für elektrisch geregelte Hydraulik Tests und Einstellungen...

  • Seite 34: Einstellen Der Absenkgeschwindigkeit

    Einstellen der Absenkgeschwindigkeit Um die Absenkgeschwindigkeit zu verringern, drehen Sie die blauen Drehknöpfe an den Drosselventilen im Uhrzeigersinn. Um die Absenkgeschwindigkeit zu erhöhen, drehen Sie die blauen Drehknöpfe an den Drosselventilen gegen den Uhrzeigersinn. Abbildung 25. Drehknöpfe zum Einstellen der Absenkgeschwindigkeit der Mähwerke Tests und Einstellungen...

  • Seite 35: Einstellen Der Keilriemenspannung

    Einstellen der Keilriemenspannung Kuppeln Sie die Sekundärwelle ab. Nehmen Sie die beiden Schrauben auf der Rückseite des Keilriemengehäuses heraus. Nehmen Sie die Schraube auf der Vorderseite des Keilriemengehäuses heraus. Entfernen Sie das Gehäuse des Keilriemens. Abbildung 26. Entfernen Sie das Gehäuse des Keilriemens Zum Spannen des Keilriemens, drehen Sie die Spannvorrichtung im Uhrzeigersinn.
  • Seite 36 Abbildung 27. Einstellen der Keilriemenspannung 4-10 Tests und Einstellungen...

  • Seite 37: Vorspannung Des Kollisionsschutzes Einstellen

    Vorspannung des Kollisionsschutzes einstellen Ziehen Sie die Muttern des Kollisionsschutzes fest oder lösen Sie diese, bis der Gummipuffer eine Länge von 9,5 cm hat. Abbildung 28. Vorspannung des Kollisionsschutzes einstellen Einstellen der oberen Abdeckung Entfernen Sie den Sicherungsstift am Verstellhebel der Aufbereiterplatte.
  • Seite 38 Abbildung 29. Einstellen der oberen Abdeckung 4-12 Tests und Einstellungen...

  • Seite 39: Einstellen Des Aufbereiterrotors

    4.10 Einstellen des Aufbereiterrotors Entfernen Sie das Gehäuse des Keilriemens. Um die Keilriemen zu entspannen, drehen Sie die Spannvorrichtung gegen den Uhrzeigersinn. Auf beiden Seiten des Aufbereiterrotors: Drehen Sie die zwei Schrauben heraus. Legen Sie den Aufbereiterrotor vor die entsprechende Öffnung. Position 1 wird für sehr kurzes Erntegut verwendet und kann nur mit Hinweis: montiertem Erweiterungsset gewählt werden.
  • Seite 40 4-14 Tests und Einstellungen...

  • Seite 41: Einstellen Der Rotordrehzahl (Falls Eine Zweite Riemenscheibe Verfügbar Ist)

    Abbildung 30. Einstellen des Aufbereiterrotors 4.11 Einstellen der Rotordrehzahl (falls eine zweite Riemenscheibe verfügbar ist) • Anforderungen: • Inbusschlüssel • Drehmomentschlüssel • Hammer Entfernen Sie das Gehäuse des Keilriemens. Um die Keilriemen zu entspannen, drehen Sie die Spannvorrichtung gegen den Uhrzeigersinn. Nehmen Sie die Keilriemen ab.
  • Seite 42 Nehmen Sie die Spannvorrichtung und die Riemenscheibe ab. Verwenden Sie beim Einsetzen einer neuen Riemenscheibe kein Schmieröl Vorsicht oder -fett. Setzen Sie die Spannvorrichtung auf die Rotorwelle des Aufbereiters. Schieben Sie die neue Riemenscheibe auf die Spannvorrichtung. Richten Sie die Riemenscheibe mit der oberen und linken Riemenscheibe aus.

  • Seite 43: Einstellen Der Vorneigung Der Mähhöhe

    4.12 Einstellen der Vorneigung der Mähhöhe Dies ist nur erforderlich, wenn die Mähhöhe des linken und rechten Hinweis: Mähwerks unterschiedlich ist. Kuppeln Sie den Splendimo an den Schlepper an. (page 3-1) Bringen Sie den Splendimo in die Arbeitsstellung. Stoppen Sie den Schleppermotor. Warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind, Warnung bevor Sie Einstellungen am Splendimo vornehmen.
  • Seite 44 Abbildung 32. Einstellen der Vorneigung der Mähhöhe 4-18 Tests und Einstellungen...

  • Seite 45: Wartung

    WARTUNG Planmäßige Wartung 5.1.1 Wartung nach dem Einsatz • Reinigen Sie den Splendimo (page 5-3). • Achten Sie darauf, dass die Klingenbolzen fest angezogen sind. • Achten Sie darauf, dass die Mähscheiben mit dem korrekten Anzugsmoment festgezogen sind. • Schmieren Sie den Splendimo mit einem Korrosionsschutzmittel. 5.1.2 Wartung nach jeweils 8 Betriebsstunden •...

  • Seite 46: Wartung Nach Längerer Einlagerung

    • Überprüfen Sie die Verschleißplatten, Mähscheiben und Mähklingen auf Verschleiß und Beschädigungen. Tauschen Sie diese falls erforderlich aus. • Achten Sie darauf, dass die Klingenbolzen fest angezogen sind. • Achten Sie darauf, dass die Mähscheiben mit dem korrekten Anzugsmoment festgezogen sind. •...

  • Seite 47: Präventive Wartung

    Präventive Wartung 5.2.1 Reinigen des Splendimo Stellen Sie sicher, dass sich der Splendimo in der Parkstellung befindet. Heben Sie die Schutzvorrichtungen an und befestigen Sie diese mit dem Haken. Reinigen Sie den Splendimo gründlich durch Abspritzen. Haken Sie die Zapfwelle kurz bei der niedrigst möglichen Motordrehzahl vorsichtig ein, um evtl.

  • Seite 48: Schmieren Der Zapfwelle

    5.2.3 Schmieren der Zapfwelle • Anforderungen: • Fettpumpe • Biologisch abbaubares Schmierfett (Total Biomultis SEP2 oder vergleichbar) Schmieren Sie die Zapfwelle mit Hilfe einer Fettpumpe. Schmieren Sie die Profilrohre der Zapfwelle. Abbildung 34. Schmierstellen der Zapfwelle Wartung...

  • Seite 49: Lagerblöcke Des Aufbereiterrotors Schmieren

    5.2.4 Lagerblöcke des Aufbereiterrotors schmieren • Anforderungen: • Fettpumpe • Biologisch abbaubares Schmierfett (Total Biomultis SEP2 oder vergleichbar) Schmieren Sie die Lagerblöcke des Aufbereiterrotors mit Hilfe einer Fettpumpe. Abbildung 35. Lagerblöcke des Aufbereiterrotors schmieren Wartung...

  • Seite 50: Getriebeöl Wechseln

    5.2.5 Getriebeöl wechseln • Anforderungen: • Auffangbehälter (Inhalt mindestens: 3 Liter) • GX85-W140 Getriebeöl oder vergleichbar • Trichter Eine zu geringe Ölmenge kann zu einem Überhitzen und dauerhaften Schäden Vorsicht am Getriebe führen. Reinigen Sie den Bereich um die Ablassschrauben und Füllstopfen herum.
  • Seite 51 Tauschen Sie das Öl nach den ersten 30 Betriebsstunden und dann alle 250 Betriebsstunden aus gegen GX85-W140 Getriebeöl oder vergleichbar. 1. Ablassschraube - 2. Füllstopfen - 3. Trichter A. Mittleres Getriebe Abbildung 36. Ölwechsel des mittleren Getriebes Wartung...

  • Seite 52: Öl Der Antriebseinheit Wechseln

    Tauschen Sie das Öl nach den ersten 30 Betriebsstunden und dann alle 250 Betriebsstunden aus gegen GX85-W140 Getriebeöl oder vergleichbar. 1. Ablassschraube - 2. Füllstopfen B. Getriebe - C. Antriebseinheit Abbildung 37. Ölwechsel des Getriebes und der Antriebseinheit 5.2.6 Öl der Antriebseinheit wechseln •...

  • Seite 53: Mäheinheit Schmieren

    Bringen Sie die Ablassschraube wieder an. 5.2.7 Mäheinheit schmieren • Anforderungen: • Shell Alvania WR 0 oder gleichwertig • Loctite 243 • Drehmomentschlüssel Verwenden Sie kein Lösungsmittel, um die Mäheinheit von Fett zu reinigen. Vorsicht Lösungsmittel kann die Dichtungen und Lager beschädigen. Eine zu geringe Schmierfettmenge kann zu einem Überhitzen und Vorsicht Beschädigen der Mäheinheit führen.
  • Seite 54 Sichern Sie die Kronenmutter mit dem Splint. Achten Sie darauf, dass der Splint nicht über das Druckstück hinausragt. 1. Splint - 2. Kronenmutter - 3. Druckstück - 4. O-Ring - 5. Mähscheibe 6. Zylinderschraube - 7. Lagergehäuse - 8. Unterlegscheibe Abbildung 38.

  • Seite 55: Korrektive Wartung

    Ziehen Sie das Lely Spezialwerkzeug für Mähklingenwechsel nach unten, um den Splendimo Clip aus der Verriegelung (1) zu lösen. Entfernen Sie den Splendimo Clip (2). Klemmt der Klingenbolzen, kann er mit der Spitze des Lely Hinweis: Spezialwerkzeugs für den Mähklingenwechsel gelöst werden.
  • Seite 56 Schlagen Sie mit dem Hammer den Splendimo Clip in die Nut des Klingenbolzens, bis der Splendimo Clip hinter dem Sicherungsnocken (5) einrastet. 1. Lely Spezialwerkzeug für Mähklingenwechsel - 2. Splendimo Clip Abbildung 39. Lely Spezialwerkzeug für Mähklingenwechsel und Splendimo Clip...
  • Seite 57 Abbildung 40. Demontieren und Montieren einer Mähklinge Wartung 5-13...

  • Seite 58: Demontieren Und Montieren Einer Mähscheibe

    5.3.2 Demontieren und Montieren einer Mähscheibe Nehmen Sie oben auf der Mähscheibe (5) den Splint (1) aus der Kronenmutter (2). Entfernen Sie die Kronenmutter (2). Entfernen Sie das Druckstück (3). Achten Sie darauf, dass der O-Ring (4) nicht über das Druckstück hinausragt.

  • Seite 59: Demontieren Und Montieren Einer Mähscheibe Auf Einer Antriebseinheit

    5.3.3 Demontieren und Montieren einer Mähscheibe auf einer Antriebseinheit Entfernen Sie das Gehäuse des Keilriemens. Um die Keilriemen zu entspannen, drehen Sie die Spannvorrichtung gegen den Uhrzeigersinn. Nehmen Sie die Keilriemen ab. Drehen Sie die drei Schrauben aus der Abdeckung (1) und nehmen Sie anschließend die Abdeckung ab.
  • Seite 60 1. Abdeckung - 2. Getriebe - 3. Achsende - 4. Gabel - 5. Hut - 6. Mähscheibe - 7. Lagergehäuse Abbildung 42. Explosionszeichnung des Antriebsstrangs 5-16 Wartung...

  • Seite 61: Demontieren Des Mähbalkens

    5.3.4 Demontieren des Mähbalkens • Anforderungen: • Steckschlüssel 46 mm • Drehmomentschlüssel • 150 cm Verlängerungsrohr Reinigen Sie den Mähbalken. Kuppeln Sie den Splendimo an den Schlepper an (page 3-1). Senken Sie den Splendimo auf einen ebenen Boden ab. Entfernen Sie die Sicherungsplatte (11). Verlängern Sie den Drehmomentschlüssel mit dem 150 cm Verlängerungsrohr.

  • Seite 62: Zusammenbauen Des Mähbalkens

    1. Mähklinge - 2. Mähscheibe - 3. Druckstück - 4. Kronenmutter 5. Hut - 6. Hut - 7. Antriebswelle - 8. Zentrierring - 9. Abstandshalter - 10. Mäheinheit - 11. Sicherungsstift - 12. Sicherungsring - 13. Sicherungsplatte -14. Unterlegscheibe - 15. Schraube M10 x 20 - 16. Mutter M30 - 17.
  • Seite 63 Reinigen Sie: • die Zentrierringe (6) • die Kontaktflächen der Mäheinheiten (8) und Abstandshalter (7). Achten Sie darauf, dass alle Kontaktflächen sauber sind. Reiben Sie die Kontaktflächen der Mäheinheiten und Abstandshalter ein mit Castrol Tarp oder vergleichbar. Schmieren Sie die Antriebswelle (5) mit Molykote BR2 Plus oder vergleichbar.
  • Seite 64 Bringen Sie die Sicherungsplatte an. 1. Mähklinge - 2. Mähscheibe - 3. Druckstück - 4. Kronenmutter 5. Hut - 6. Hut - 7. Antriebswelle - 8. Zentrierring - 9. Abstandshalter - 10. Mäheinheit - 11. Sicherungsstift - 12. Sicherungsring - 13. Sicherungsplatte -14. Unterlegscheibe - 15. Schraube M10 x 20 - 16. Mutter M30 - 17.
  • Seite 65 Abbildung 46. Drehrichtung der Mäheinheiten rechter Mähbalken Wartung 5-21...
  • Seite 66 5-22 Wartung...

  • Seite 67: Zeichnungen Und Tabellen

    ZEICHNUNGEN UND TABELLEN Hydraulikschema Splendimo 900 MC 1. Dreiwegeventil - 2. Einfachwirkendes Drosselventil - 3. Doppeltwirkender Zylinder Abbildung 47. Hydraulikschema mechanische Steuerung Zeichnungen und Tabellen...

  • Seite 68: Hydraulikschema Elektrische Steuerung 900

    Hydraulikschema elektrische Steuerung <USR_Prodshort> 900 1. Elektromagnetventil 3/2 - 2. Einfachwirkendes Drosselventil - 3. Doppeltwirkender Zylinder Abbildung 48. Hydraulikschema elektrische Steuerung Anzugsmoment-Tabelle für Schraube und Mutter Die folgende Tabelle zeigt das normale Anzugsmoment für alle am Splendimo verwendeten Schrauben der Klasse 8.8 und Muttern der Klasse 8. Verwenden Sie zum Festziehen der Schrauben und Muttern mit dem jeweiligen Anzugsmoment immer einen kalibrierten Drehmomentschlüssel.

  • Seite 69: Störungsbeseitigung

    STÖRUNGSBESEITIGUNG Der Durchsatz des Ernteguts ist nicht konstant. • Nicht zu langsam fahren. Die effektivste Arbeitsgeschwindigkeit beginnt bei 10 km/h. • Aufbereitungsintensität einstellen. • Aufbereiterplatte justieren. • Rotordrehzahl einstellen. • Mitnehmerplatten montieren. Das Mähwerk dringt in den Boden ein. • Bodendruck verringern (page 4-2).
  • Seite 70 Störungsbeseitigung...

  • Seite 71: Spezifikationen

    SPEZIFIKATIONEN Spezifikationen Splendimo 900 MC Arbeitsbreite 8,90 m Überlappung 2 x 35 cm in Kombination mit Splendimo 320 FC Transportbreite 2,95 m Transporthöhe 3,95 m Anzahl der Mähscheiben/ 2 X 8/16 Klingen Mähhöhe ± 30 mm und höher Am Oberlenker stufenlos einstellbar...
  • Seite 72 Spezifikationen...
  • Seite 73 LEERSEITE...
  • Seite 74 LELY INDUSTRIES NV Weverskade 110 NL-3147 PA Maassluis Tel +31 (0)10 - 59 96 333 Fax +31 (0)10 - 59 96 444 www.lely.com Live Life Lely...
