LELY SPLENDIMO 320 FC Betriebsanleitung Seite 101

Mähbalken in umgekehrter Reihenfolge wieder zusammenbauen.
Dabei sind nachstehende Hinweise zu beachten:
- Zentrierringe (10) und Trennungsflächen der Mäheinheiten und
der Zwischengehäuse vor der Montage reinigen.
- Kontrollieren Sie, ob nicht irgendwelche verschmutzende Teile
zwischen den
Zwischengehäusen
Seitenflächen auftragen).
- Antriebswelle mit Fett (Molykote BR2 Plus) einschmieren.
Achten Sie darauf, daß sich die Mähscheiben um 90° versetzt
drehen. Wenn eine Mäheinheit nicht direkt auf die Welle paßt,
!
soll man die Mähscheibe ein oder mehrere Male um eine halbe
Drehung verdrehen bis sich die Mäheinheit auf die Welle
schieben läßt.

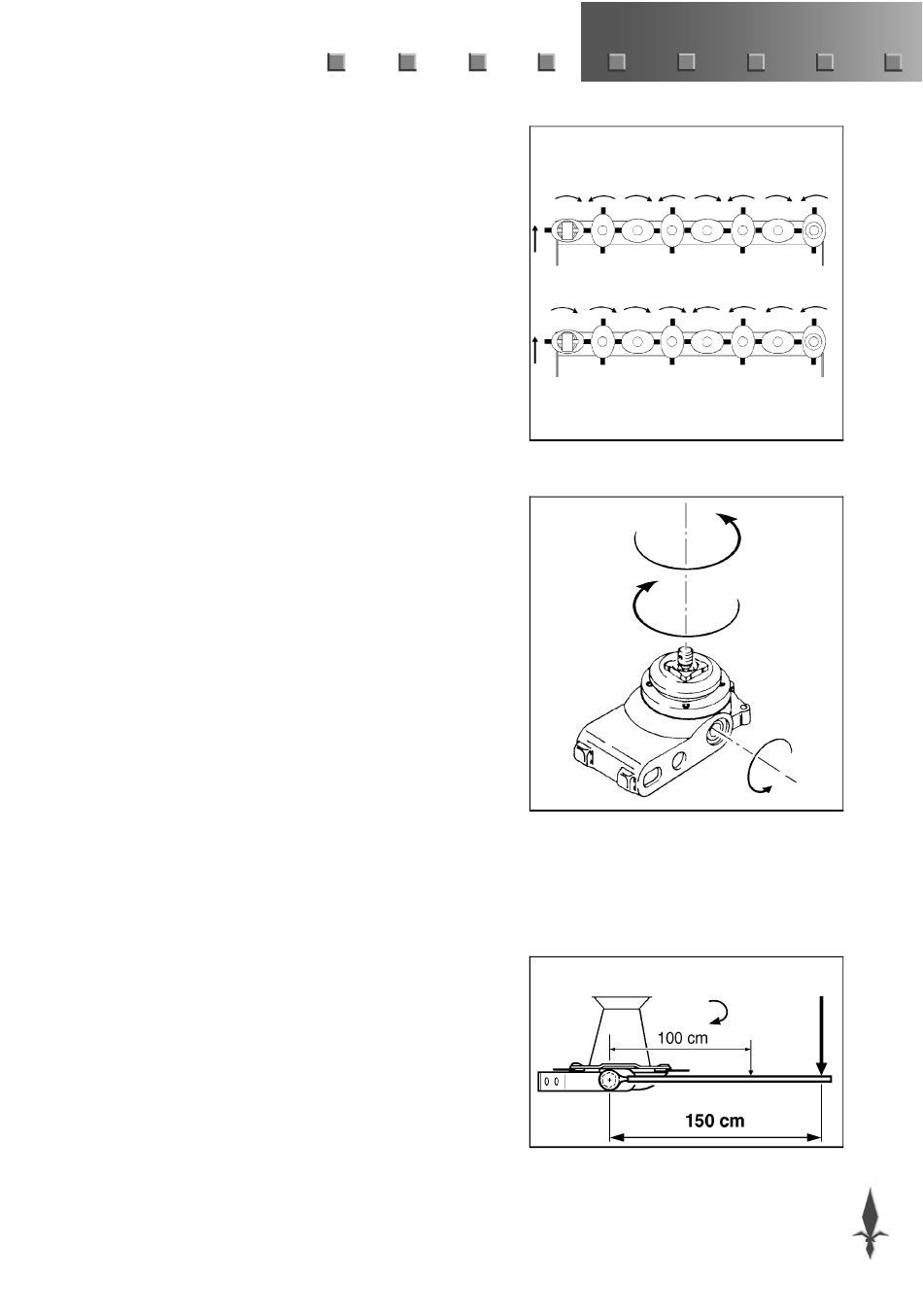

- Die Mäheinheiten mit Drehrichtung gemäß serienmäßiger
Aufstellung (Bild A-2).
• Eine rechtsdrehende Mäheinheit des SPLENDIMO FC
Mähwerks kann man wie folgt erkennen:
Wenn die Nabe rechtsum gedreht wird (R: Bild A-3), wird das
Antriebszahnrad auf der rechten Seite nach links mitdrehen.
• Eine linksdrehende Mäheinheit kann man wie folgt erkennen:
Wenn die Nabe linksum gedreht wird (L: Bild A-3), wird das
Antriebszahnrad auf der rechten Seite nach links mitdrehen.
- Nach Abbau einer Mähscheibe, kontrollieren Sie ob sich der O-
ring im Druckstück befindet (11, Bild A-1).
- Kronenmutter (12) mit einem Anzugsmoment von 150-250 Nm
(15-25 kgm) nachziehen und mit einem Splint sichern. Sorgen Sie
dafür, daß der Splint nicht über den Drucktopf hinausragt.
Hinweis: die Mutter darf nicht zurückgedreht werden. So lange
weiter drehen, bis die Montage des Splints möglich ist.
- In der äußeren Mäheinheit soll die Sicherungsscheibe (13) mit
dem Sicherungsring angeordnet sein. Wenn diese Einheit
ausgewechselt wird, soll man die beiden hinüberbringen.
- Die fünf Bolzen (14) zunächst anbringen; noch nicht festdrehen.
- Fett (Molykote P74) auf Ring (8) und Gewinde der
Verbindungsstange (3) und Mutter (7). Mutter auf die Stange
aufdrehen.
- Mutter (7) nachziehen.
Anzugsmoment: 950 Nm (95 kgm).
Man kann das Anzugsmoment bewirken durch Verlängerung des
Aufsteckschlüßels mit einem Rohr von 150 cm Länge (Bild A-4)
und mit einer Kraft von 635 N (63,5 kg) anzuziehen.
Beim Montieren der Sicherungsplatte muß die Mutter angezogen
werden; zurückschrauben ist nicht gestattet.
- Die fünf Bolzen (14) mit einem Anzugsmoment von 120 Nm (12
kgm) nachziehen und Bolzen mit einer zweiten Mutter sichern.
nicht abgebauten Mäheinheiten
geraten sind (Castrol
Anlage A
SPLENDIMO 320 FCN
und
Tarp au den
SPLENDIMO 320 FCS
L
R
950 Nm
(95 kgm)
A-2
A-3
635 N
63,5 kg
A-4
D-21
