5 Funktionsbeschreibung

Das Gerät ist zur automatischen Ablage von Schweißbrennerhälsen bestimmt. Die Funktion der
einzelnen Komponenten ist wie folgt:

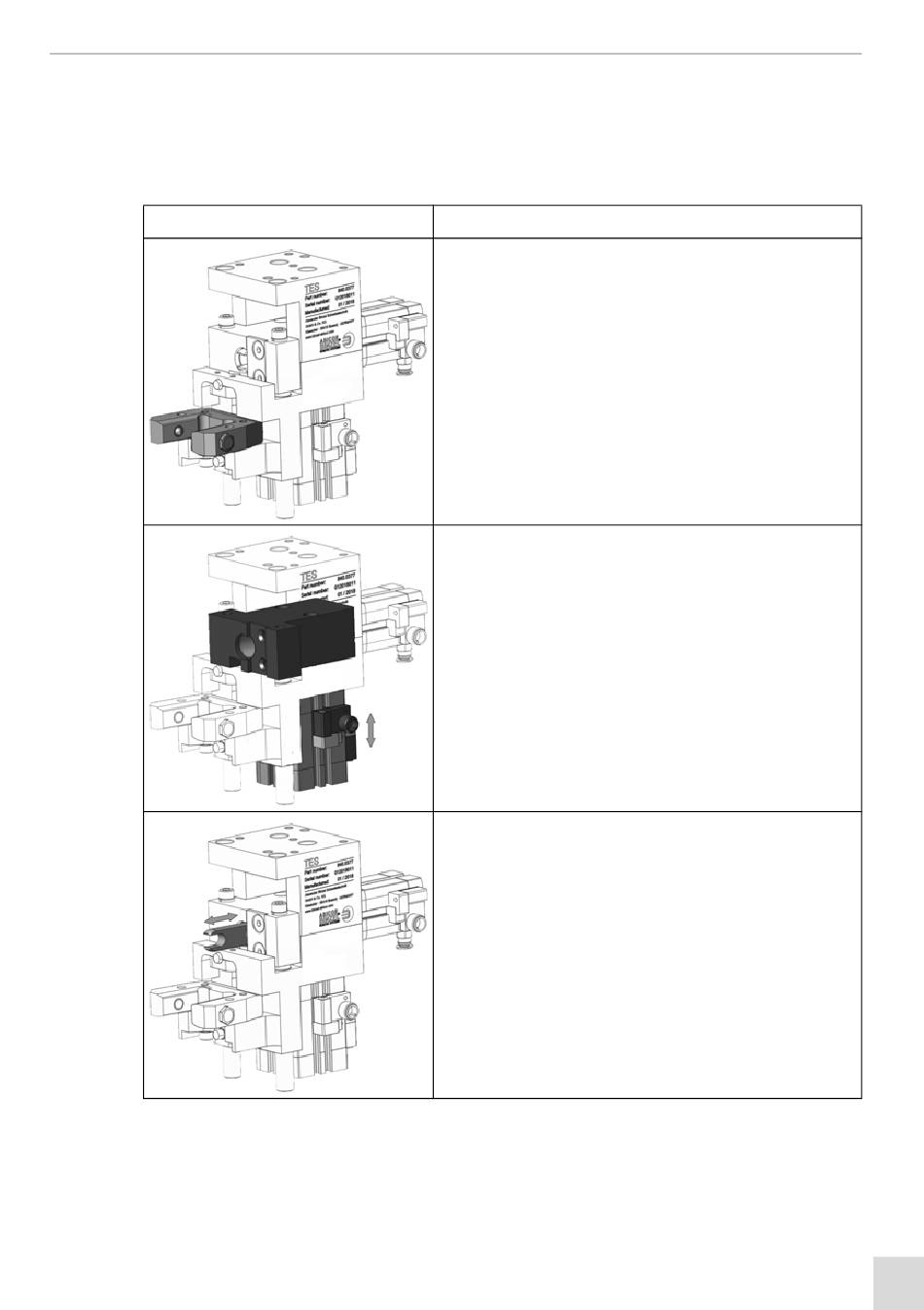

Baugruppe
MON.0015.0 • 2020-05-19
Funktion
Spannbacke:
• Aufnahme Schweißbrennerhals.
Hubeinheit:
• Durch den Hub des Mitnehmers wird die Kupplung
des Schlauchpaketes zum Schweißbrennerhals ver-
und entriegelt.
• Verfährt vertikal und ändert die Position des
Mitnehmers.
Mitnehmer:
• Greift in die Kupplung des Schlauchpaketes.
• Verfährt horizontal und greift in die Verriegelung
des Schweißbrennerhalses im Schlauchpaket ein.
