6.5 Einstellungen prüfen
4
3
1 Stellschraube
Abb. 9

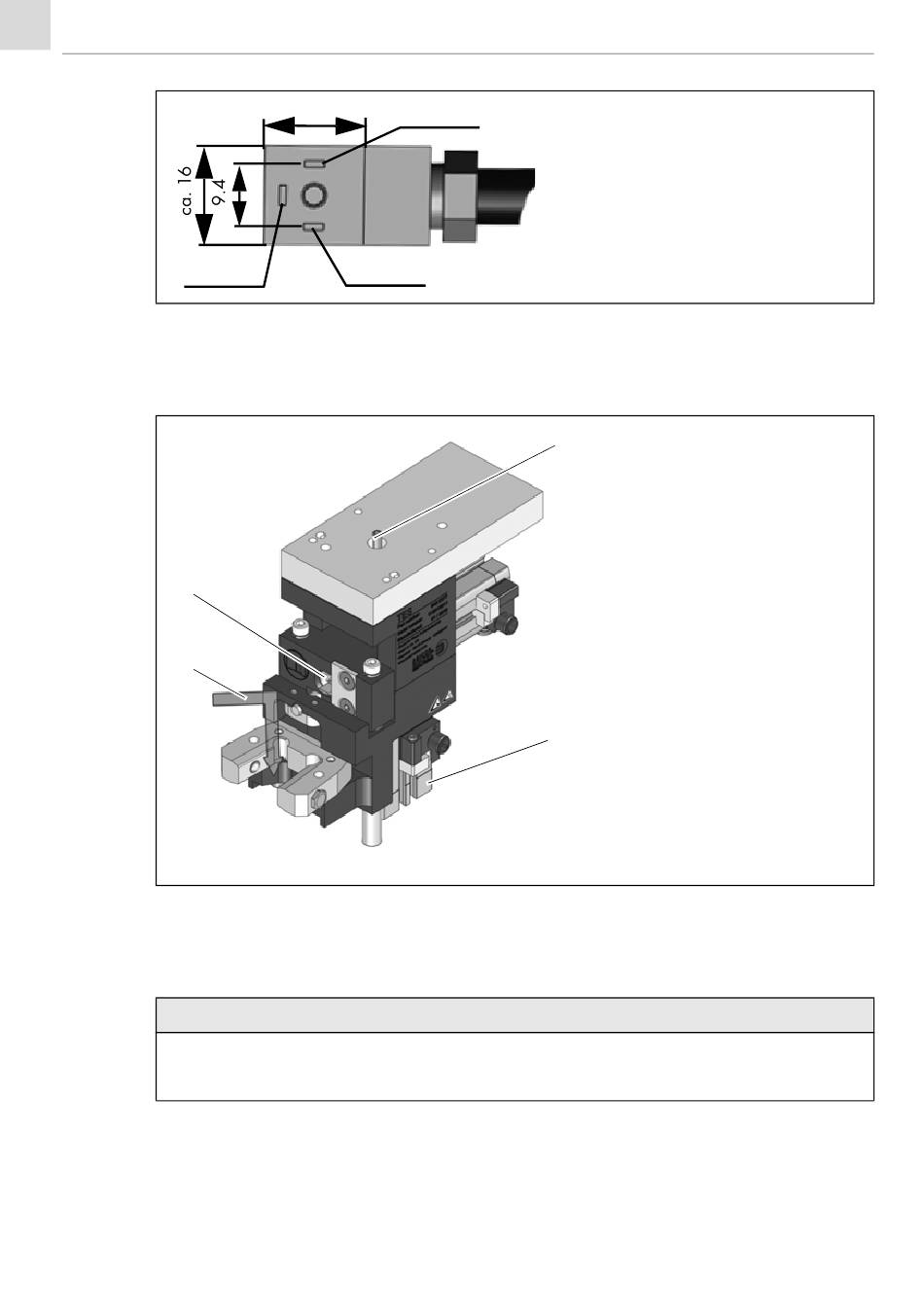

6.5.1 Mitnehmer / Hubeinheit
HINWEIS
• Die korrekte Höhe der Hubeinheit (2) ist voreingestellt. Bei Bedarf kann diese Höhe
durch Drehen der Stellschraube (1) verändert werden.
1 Ausgerüsteten Roboter (mit Schlauchpaket und Schweißbrenner (3)) in das Gerät einfahren.
2 Mitnehmer (4) ausfahren und korrekte Tiefe der Gabel an der Kupplungseinheit überprüfen,
ggf. durch Drehen der Stellschraube (1) die Höhe der Hubeinheit nachjustieren.
