3 Produktbeschreibung

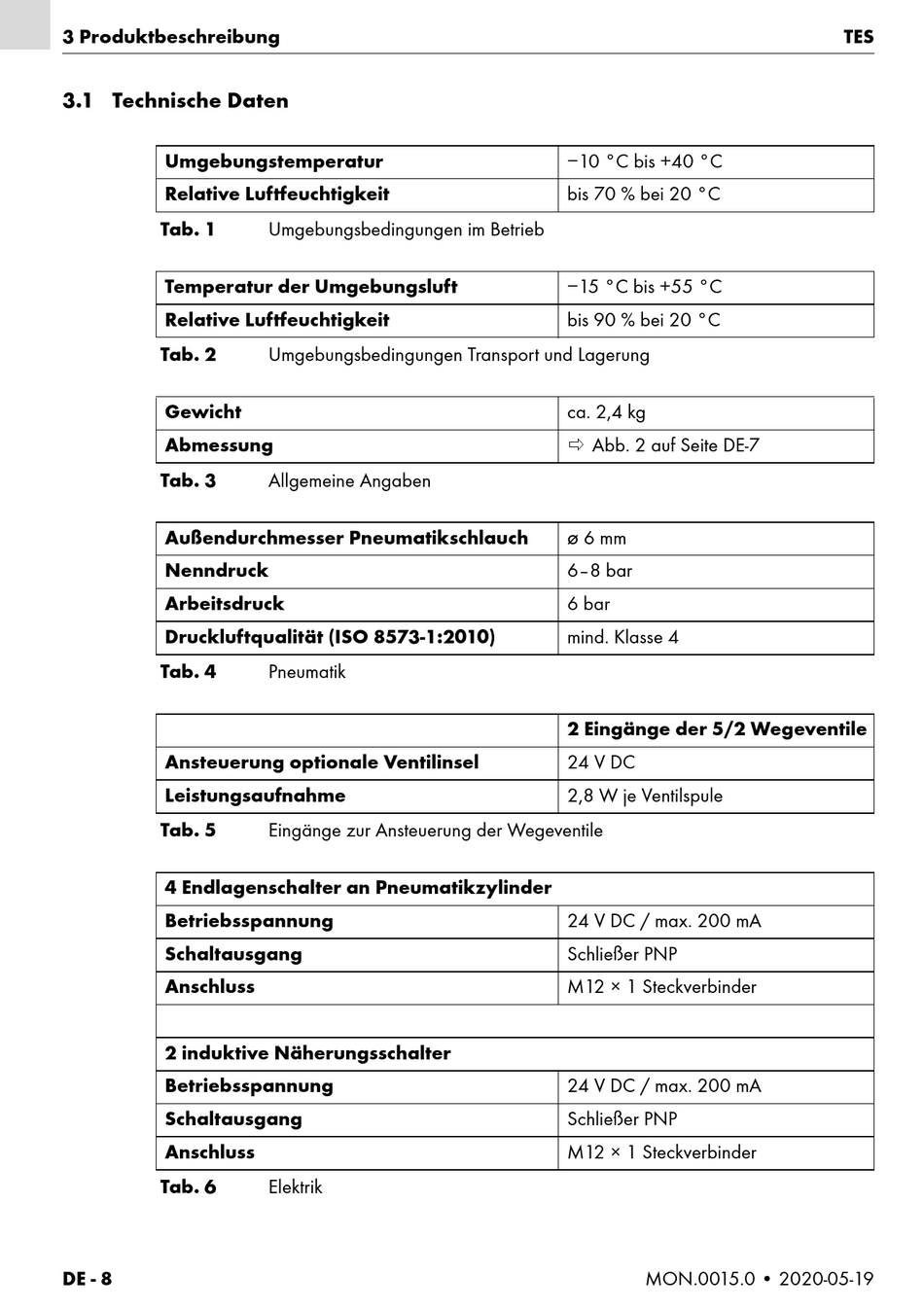

3.1 Technische Daten

Umgebungstemperatur
Relative Luftfeuchtigkeit
Tab. 1
Temperatur der Umgebungsluft
Relative Luftfeuchtigkeit
Tab. 2
Gewicht
Abmessung
Tab. 3
Außendurchmesser Pneumatikschlauch
Nenndruck
Arbeitsdruck
Druckluftqualität (ISO 8573-1:2010)
Tab. 4
Ansteuerung optionale Ventilinsel
Leistungsaufnahme
Tab. 5
4 Endlagenschalter an Pneumatikzylinder
Betriebsspannung
Schaltausgang
Anschluss
2 induktive Näherungsschalter
Betriebsspannung
Schaltausgang
Anschluss
Tab. 6
DE - 8
Umgebungsbedingungen im Betrieb
Umgebungsbedingungen Transport und Lagerung
Allgemeine Angaben
Pneumatik
Eingänge zur Ansteuerung der Wegeventile
Elektrik
−10 °C bis +40 °C
bis 70 % bei 20 °C
−15 °C bis +55 °C
bis 90 % bei 20 °C
ca. 2,4 kg
 Abb. 2 auf Seite DE-7
ø
6 mm
6–8 bar
6 bar
mind. Klasse 4
2 Eingänge der 5/2 Wegeventile
24 V DC
2,8 W je Ventilspule
24 V DC / max. 200 mA
Schließer PNP
M12 × 1 Steckverbinder
24 V DC / max. 200 mA
Schließer PNP
M12 × 1 Steckverbinder
MON.0015.0 • 2020-05-19
TES
