Steuerungsmodul ROBiPAK
4 Lieferumfang
• SPS SIMATIC S7-1200 CPU 1211C
• SWITCH SIMATIC 1277 SIMATIC NET
• Netzteil SIMATIC PM 1207
• Montageanleitung
Tab. 1
Lieferumfang
Kontakt für Beratung und Bestellung finden Sie im Internet unter www.binzel-abicor.com.
4.1 Transport
Der Lieferumfang wird vor dem Versand sorgfältig geprüft und verpackt, jedoch sind Beschädigungen während des
Transportes nicht auszuschließen.
Eingangskontrolle
Bei Beanstandungen
Verpackung für den
Rückversand
Tab. 2
Transport

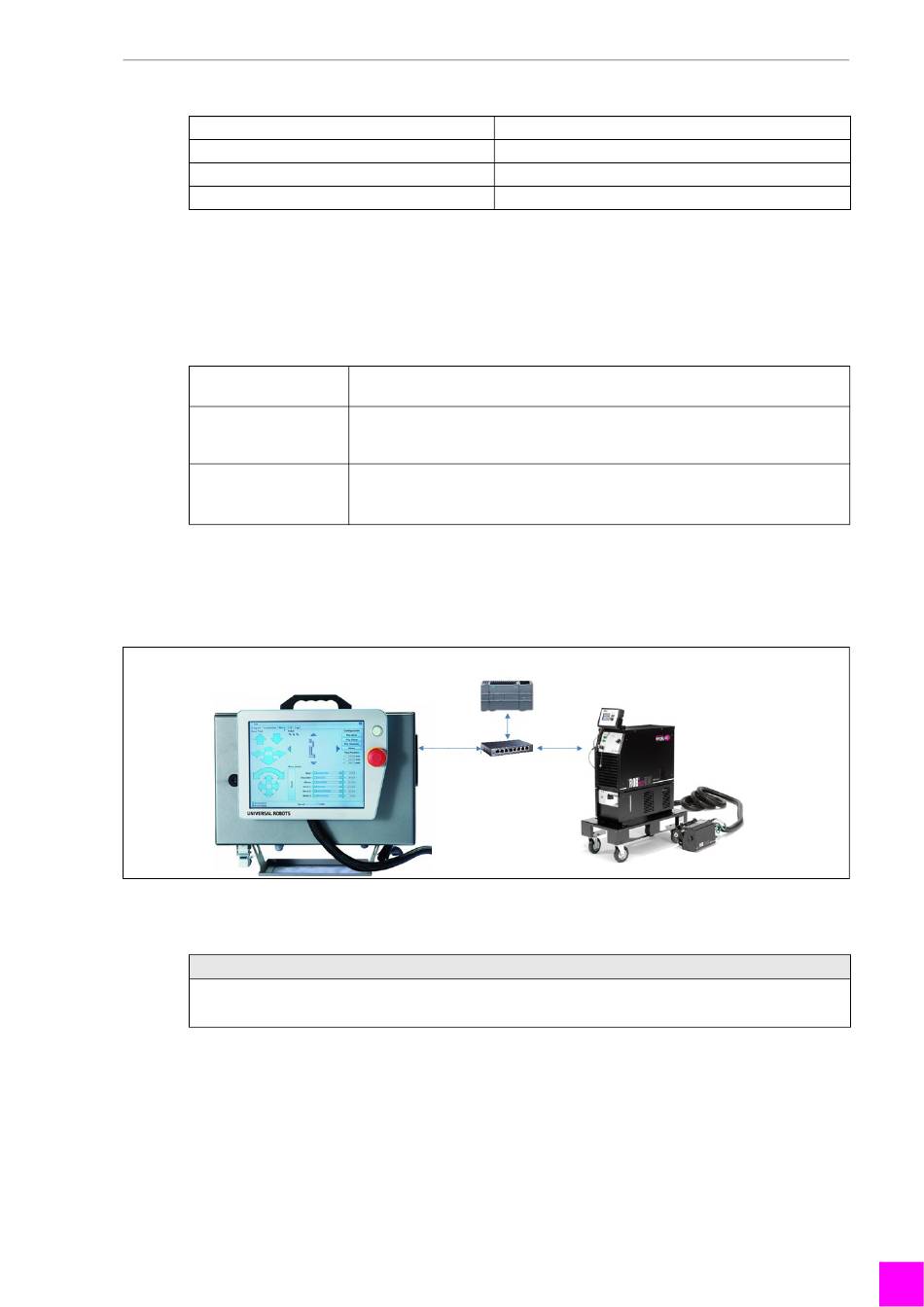

5 Funktionsbeschreibung
Zusammen mit der Schweißstromquelle und dem Roboter dient das ROBiPAK als fertiges Paket für das automatisierte
Schweißen.
Abb. 2
Funktionsbeschreibung
6 Inbetriebnahme
HINWEIS
• Die folgenden Arbeitsschritte sind ausschließlich befähigten Personen vorbehalten.
• Beachten Sie die Dokumentation der schweißtechnischen Komponenten.
6.1 Einrichten
6.1.1 Aufstellen und Befestigen
SPS, Switch und Netzteil werden auf einer Hutschiene montiert geliefert.
1 Hutschiene auf einer erschütterungsfreien Montagefläche mit zwei Senkkopfschrauben (M6) montieren.
6.1.2 Elektroanschluss herstellen
1 Spannungsversorgung des Netzteils herstellen.
MON.0014.0 • 2019-02-07
• 2 Netzwerkkabel RJ45
• USB Stick mit Programmdatei
• Netzwerkkabel 5m iROB 2xRJ45
Kontrollieren Sie die Vollständigkeit anhand des Lieferscheins!
Überprüfen Sie die Lieferung auf Beschädigung (Sichtprüfung)!
Ist die Lieferung beim Transport beschädigt worden, setzen Sie sich sofort mit dem letzten
Spediteur in Verbindung! Bewahren Sie die Verpackung auf zur eventuellen Überprüfung
durch den Spediteur.
Verwenden Sie nach Möglichkeit die Originalverpackung und das
Originalverpackungsmaterial. Bei auftretenden Fragen zur Verpackung und
Transportsicherung nehmen Sie bitte Rücksprache mit Ihrem Lieferanten.
SPS = Master
Cobot = Slave
Profinet
4 Lieferumfang
iROB = Slave
DE - 5
