Ora si monta il raccordo "2" tramite 4 viti precedentemente rimosse (Fig. 3.22 –
3.23 n°1-3-4-5) Le viti di Fig. 3.22 a-b n°2-6 a questo punto non potranno essere
avvitate prima dello spostamento della copertura inferiore.
Per spostare la copertura inferiore rimuovere le tre viti (Fig.
Riposizionarla quindi più avanti cosi da coprire lo spazio lasciato vuoto dal nuovo
raccordo riavvitando le tre viti nella nuova posizione. Bloccare quindi raccordo e
copertura con le due viti rimaste (Fig. 3.24 1-2)
Fig. 3.24

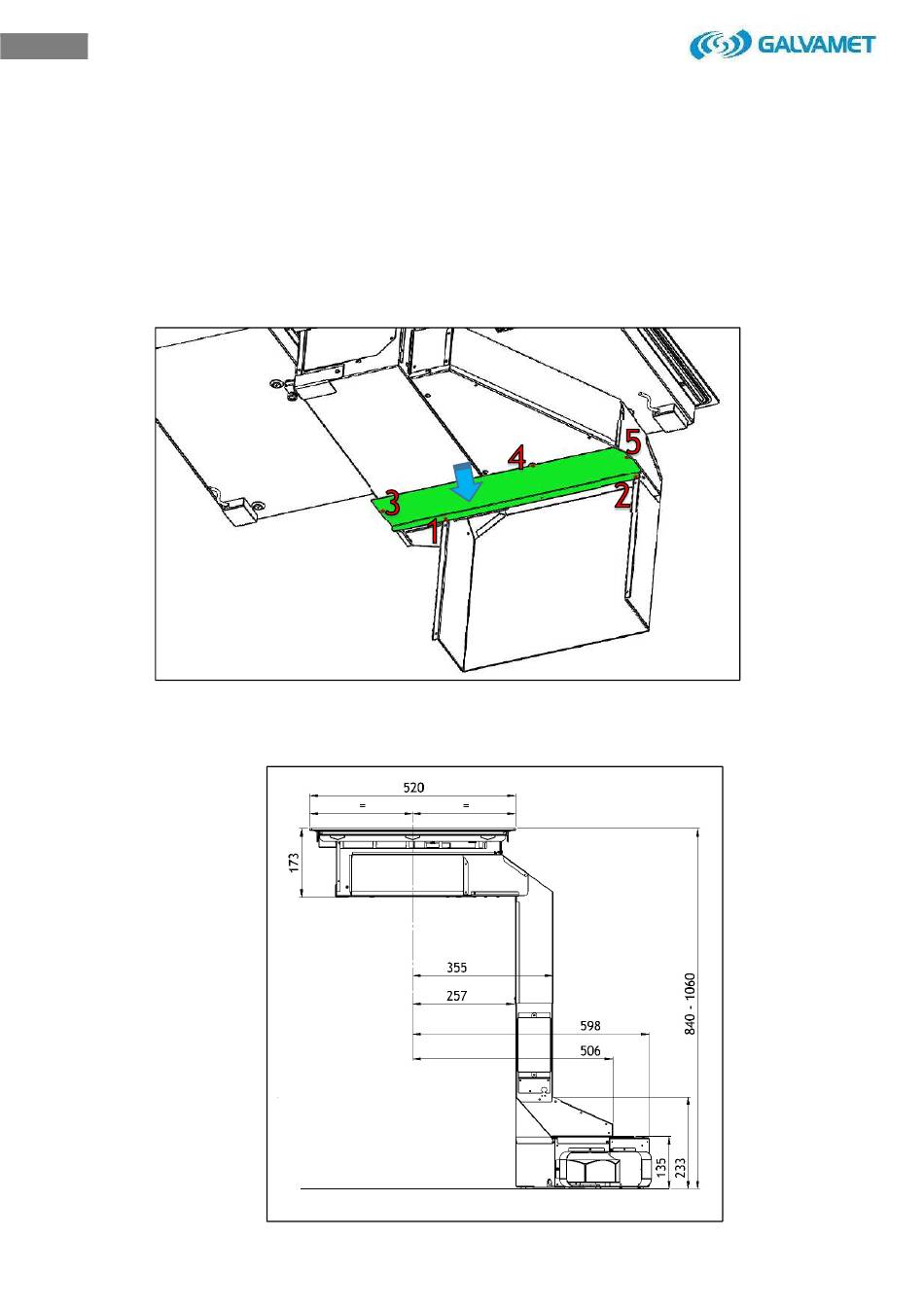

Con il nuovo raccordo montato le dimensioni ad avvenuta installazione saranno quelle
riportate in Fig. 3.36
3.24 3-4-5).
Fig. 3.36
