Befestigen Sie nun den Anschluss "2" mit den 4 zuvor entfernten Schrauben. (Abb.
3.22 – 3.23 n°1-3-4-5) Die Schrauben in Abb. 3.22 a-b Nr. 2-6 können nicht fest
geschraubt werden, bevor der untere Deckel entfernt wird.
Entfernen Sie zum Bewegen des unteren Deckels die drei Schrauben (Abb. 3.24 3-
4-5). Später positionieren Sie ihn so, dass der durch den neuen Anschluss frei
gewordene Raum durch das Einschrauben der drei Schrauben in die neue Position
abgedeckt wird. Festigen Sie dann den Anschluss und die Abdeckung mit den beiden
verbleibenden Schrauben (Abb. 3.24 1-2)

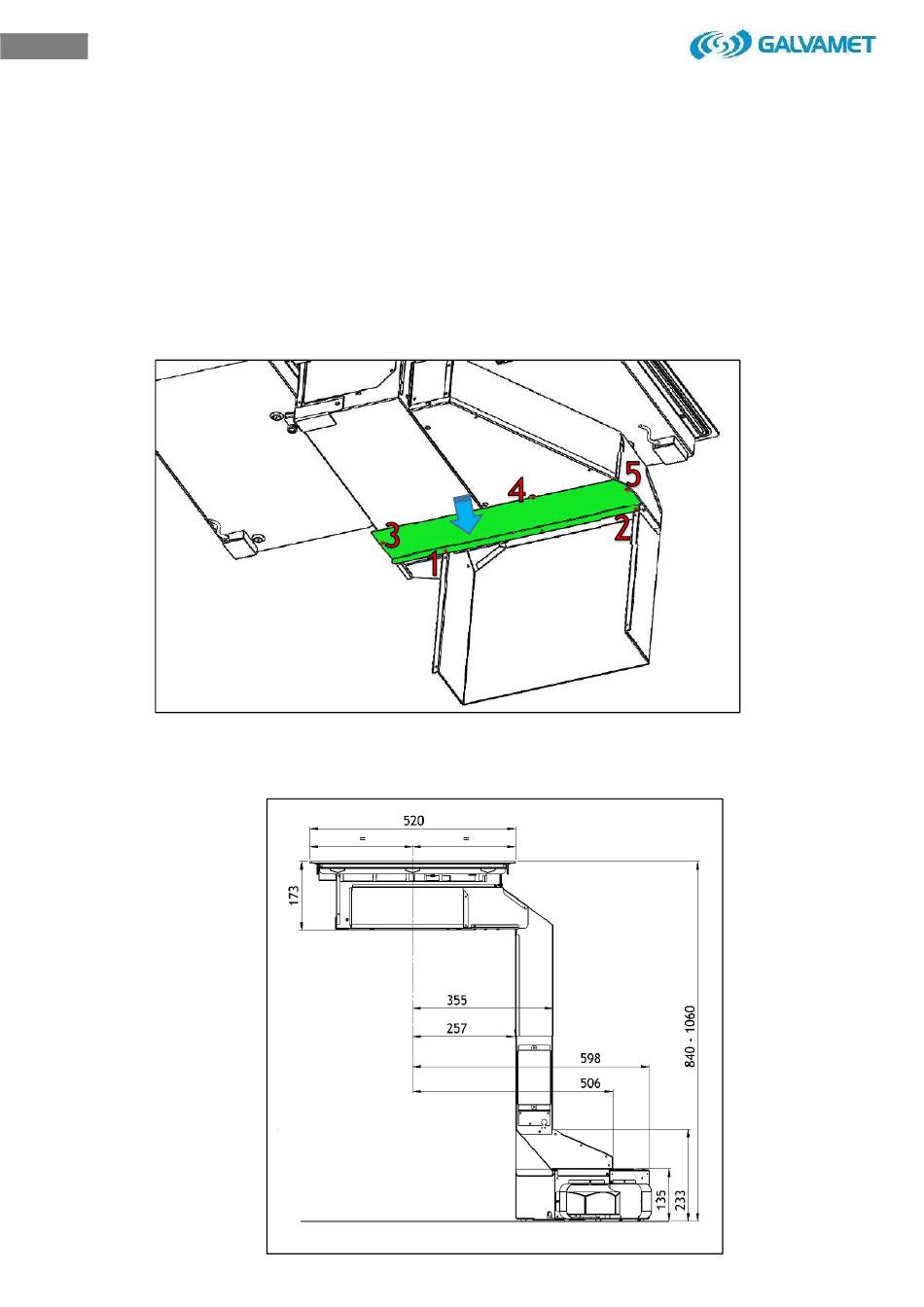

Abb. 3.24
Mit der neuen Armatur sind die Abmessungen nach der Installation die in Abb. 3.36
gezeigten.
Abb. 3.36
