FR

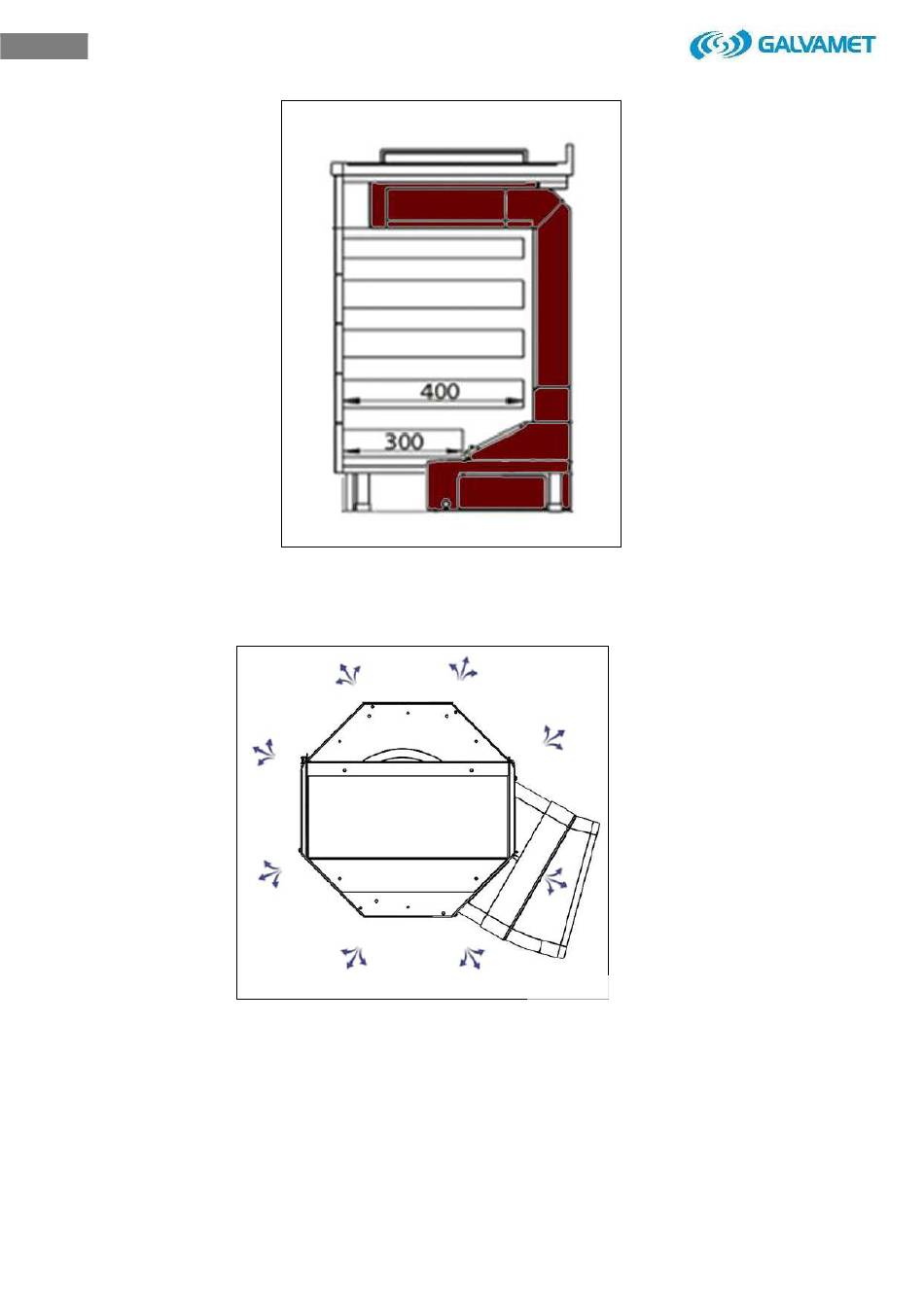

La prochaine étape consiste à déterminer le débit des fumées d'aspiration en fonction des
exigences d'installation (Fig.3.15). 3.16).
La prise d'évacuation de l'air peut être tournée tous les 45° et grâce au raccord de
15° fourni, monté dans les deux directions, on peut identifier différentes
configurations de sorties du conduit de l'air.
Pour effectuer cette opération, couper le collier qui maintient le câble
d'alimentation sur le côté du boîtier, et dévisser les vis qui fixent le boîtier
octogonal (Fig. 3.17)
Fig. 3.15
Fig. 3.16
15
