ES
Montar el racor "2" con los 4 tornillos que se quitaron precedentemente (Fig. 3.21
a-b n°1-3-4-5) Los tornillos de la Fig. 3.21 a-b n°2-6 no se podrán colocar antes de
quitar la cobertura inferior.
Para mover la cobertura inferior quitar los tres tornillos (Fig. 3.22 3-4-5). Volver a
colocar para cubrir el espacio vacío que ha dejado el nuevo racor colocando los
tres tornillos en la nueva posición. Bloquear el racor y la cobertura con los dos
tornillos restantes (Fig. 3.22 1-2)

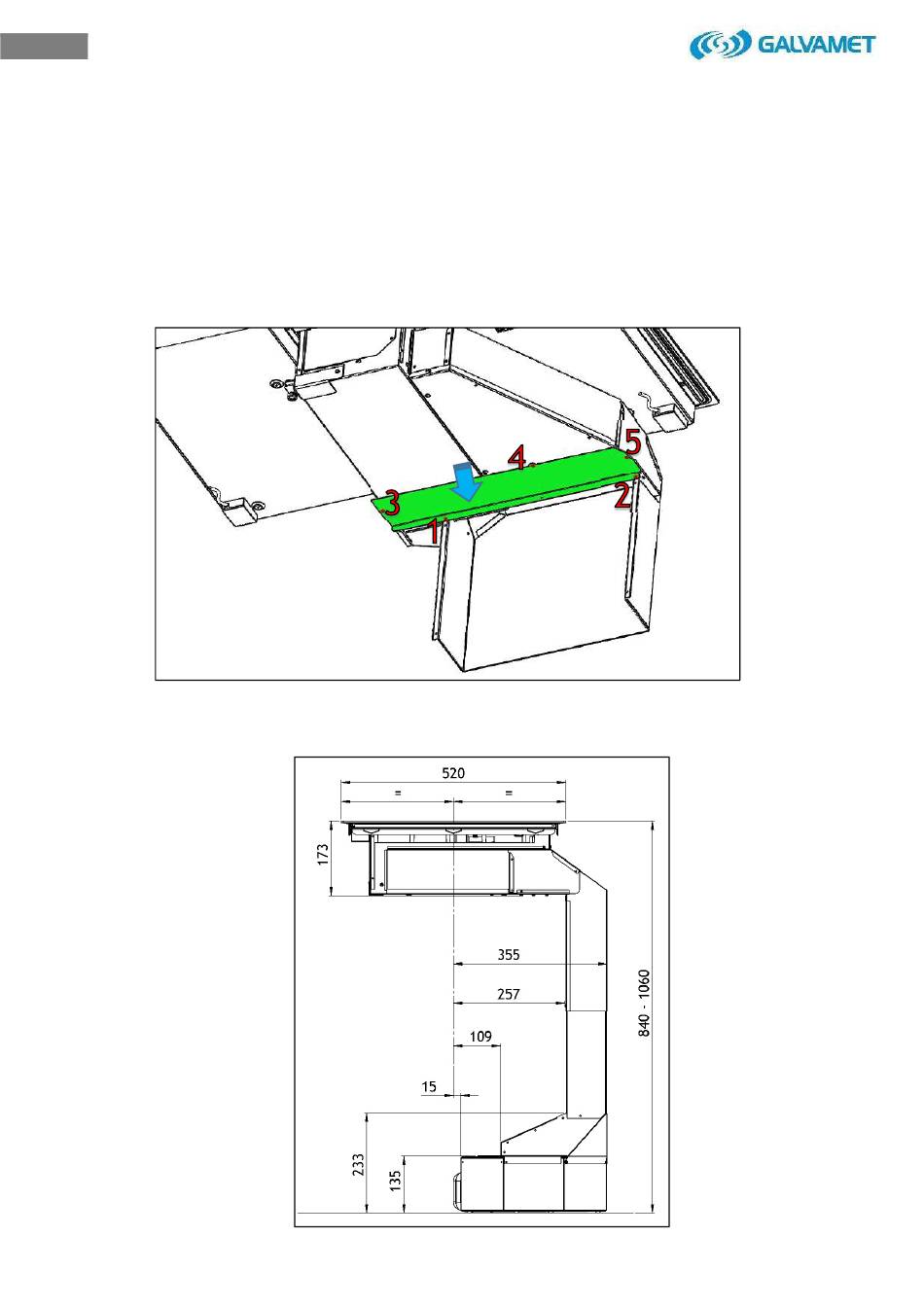

Fig. 3.24
Con el racor nuevo montado las dimensiones una vez realizada la instalación serán las
indicadas en la Fig. 3.25
Fig. 3.25
21
