III.4 INSTALACIÓN EN MUEBLES CON UNA PROFUNDIDAD HASTA 900mm
Para muebles con una profundidad de 840mm la única forma es la descrita en los apartados
precedentes III.2, III.3.
Si dispone de una superficie con una profundidad superior a 840mm además de las
disposiciones precedentes se puede girar la caja de ventilación para hacer sitio dentro del
mueble.

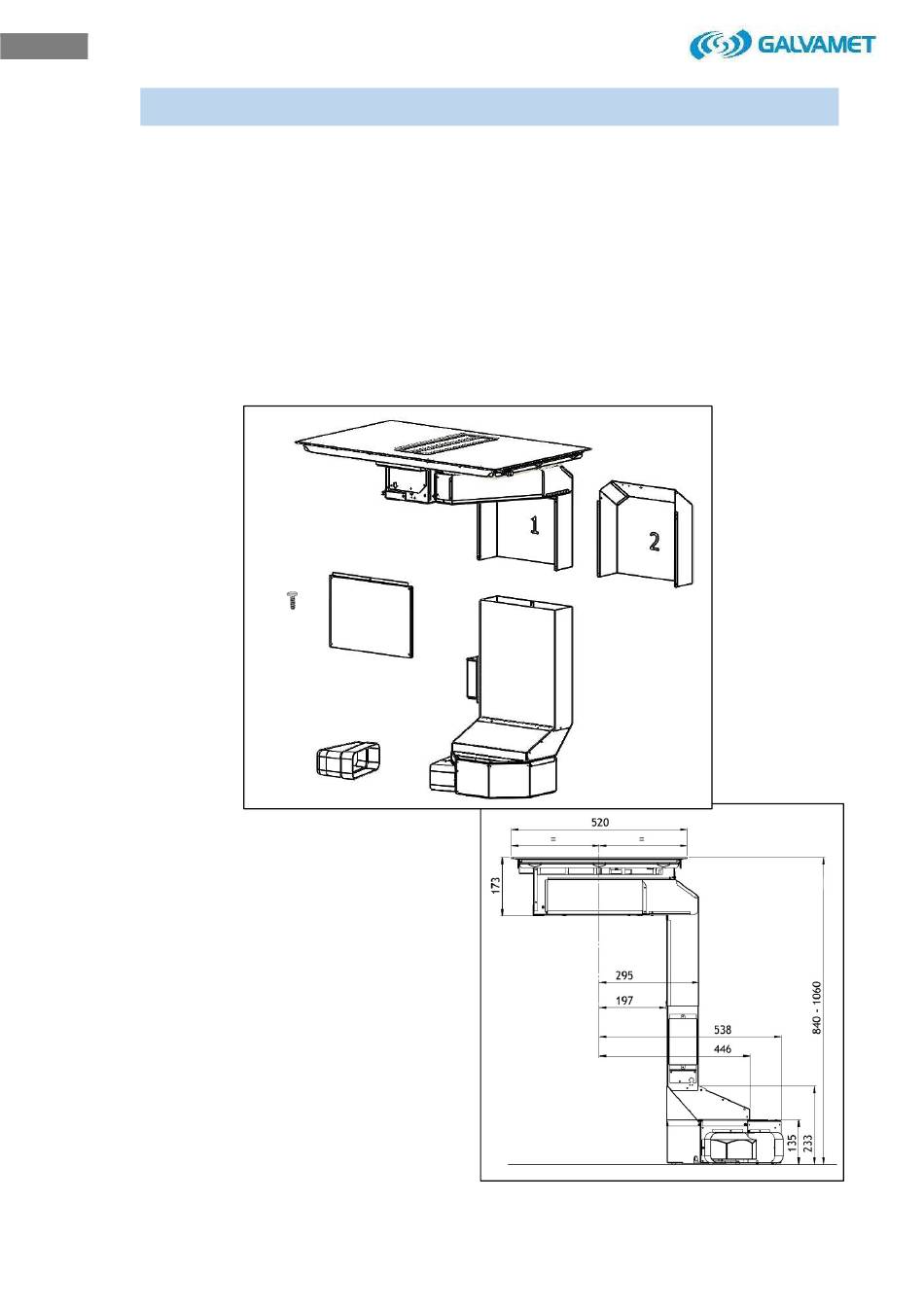

Cuando abrirá la caja el instalador encontrará los elementos como aparecen en la Fig. 3.6.
Para la instalación siga las instrucciones que se describen a continuación.
El racor de sustitución identificado con "2"
mediante una marca en la parte de atrás no
se utiliza en este tipo de disposición.
Las dimensiones
realizada la instalación se encuentran en la
Fig. 3.29
Las medidas se refieren al eje de la placa de
inducción y significa
específica del mueble, de los cajones (si los
hubiera) y de sus dimensiones
5
del sistema una
una disposición
vez
Fig. 3.6
Fig. 3.29
