III.4.c MONTAJE CAJA DE VENTILACIÓN

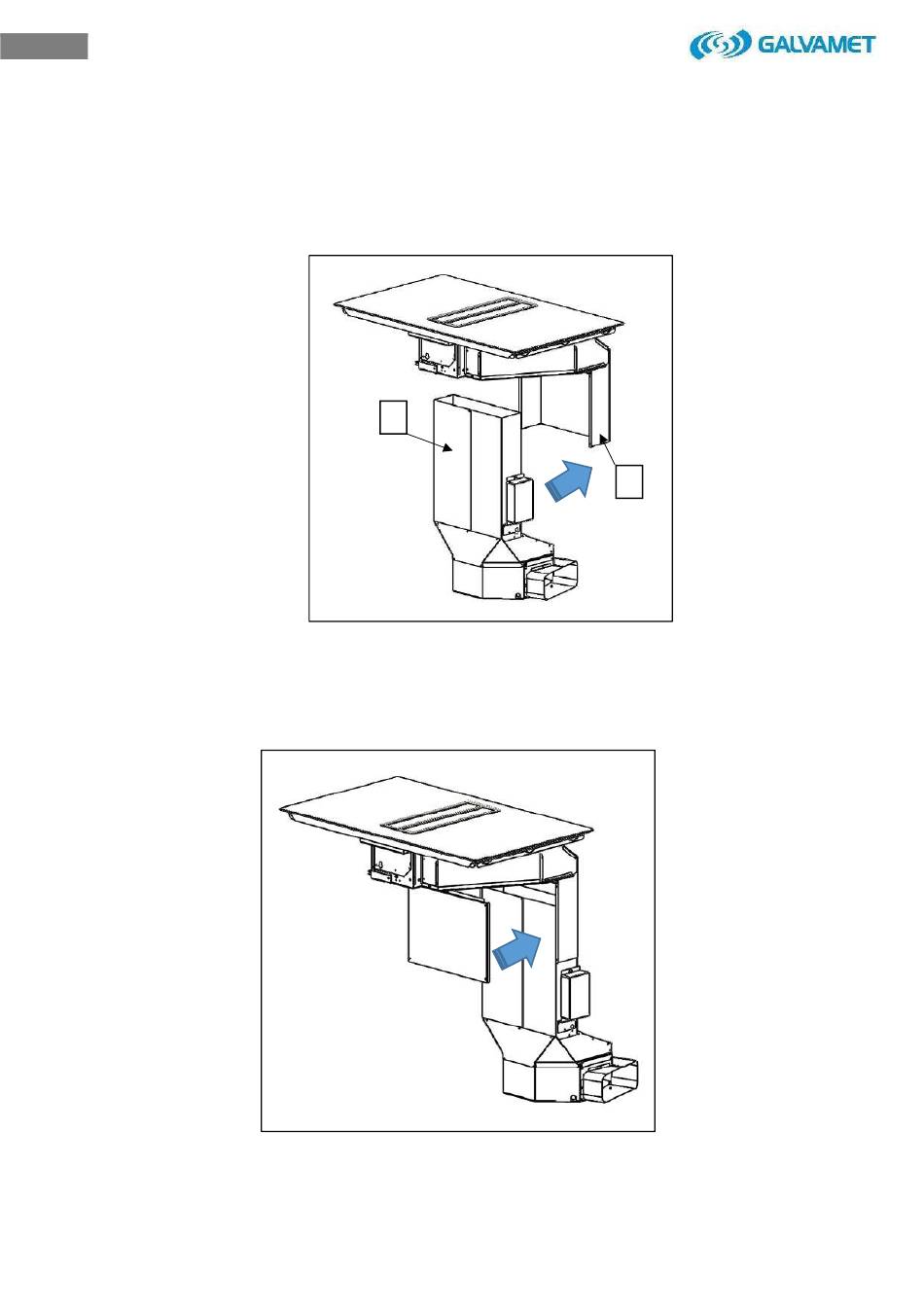

Una vez definida la posición de la unidad de extracción, colocarla dentro de la salida de
humos de la base del mueble realizada precedentemente (Fig. 3.33), asegúrese de encajar
la parte superior (Fig. 3.34-X) en el racor fijo (Fig. 3.34-Y).
Fijar la cobertura en el tubo vertical (Fig. 3.35) con los tornillos correspondientes
suministrados.
X
Fig. 3.34
Fig.3.35
Y
