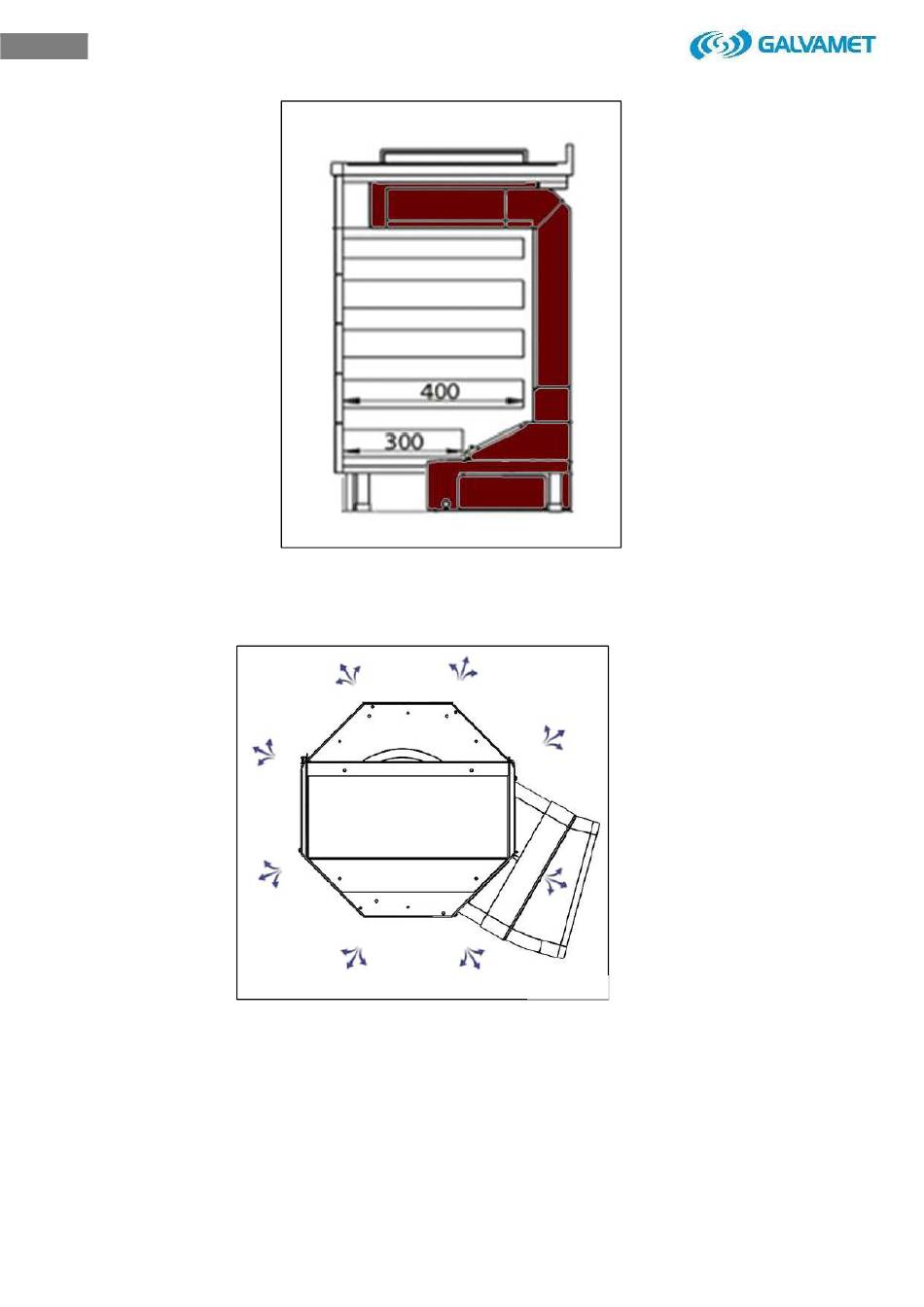

Der nächste Schritt besteht darin, den Austritt der Ansaugdämpfe anhand der
Installationsanforderungen zu bestimmen (Abb. 3.16).
Der Luftauslass kann alle 45 ° gedreht werden. Dank der mitgelieferten 15 ° -
Anschlüsse, die in beiden Richtungen montiert sind, können verschiedene
Luftkanalauslasskonfigurationen angewandt werden.
Schneiden Sie dazu die Klemme ab, mit der das Stromkabel an der Seite der Box
befestigt ist, und lösen Sie die Schrauben, mit denen die achteckige Box befestigt
ist (Abb.3.17)
Abb. 3.15
Abb. 3.16
15
