FR
Procéder au montage du raccord « 2 » à l'aide des 4 vis précédemment retirées
(Fig. 3.22 – 3.23 n°1-3-4-5). Les vis de la Fig. 3.22 a-b n°2-6, à ce point, ne pourront
pas être vissées avant d'avoir déplacé la couverture inférieure.

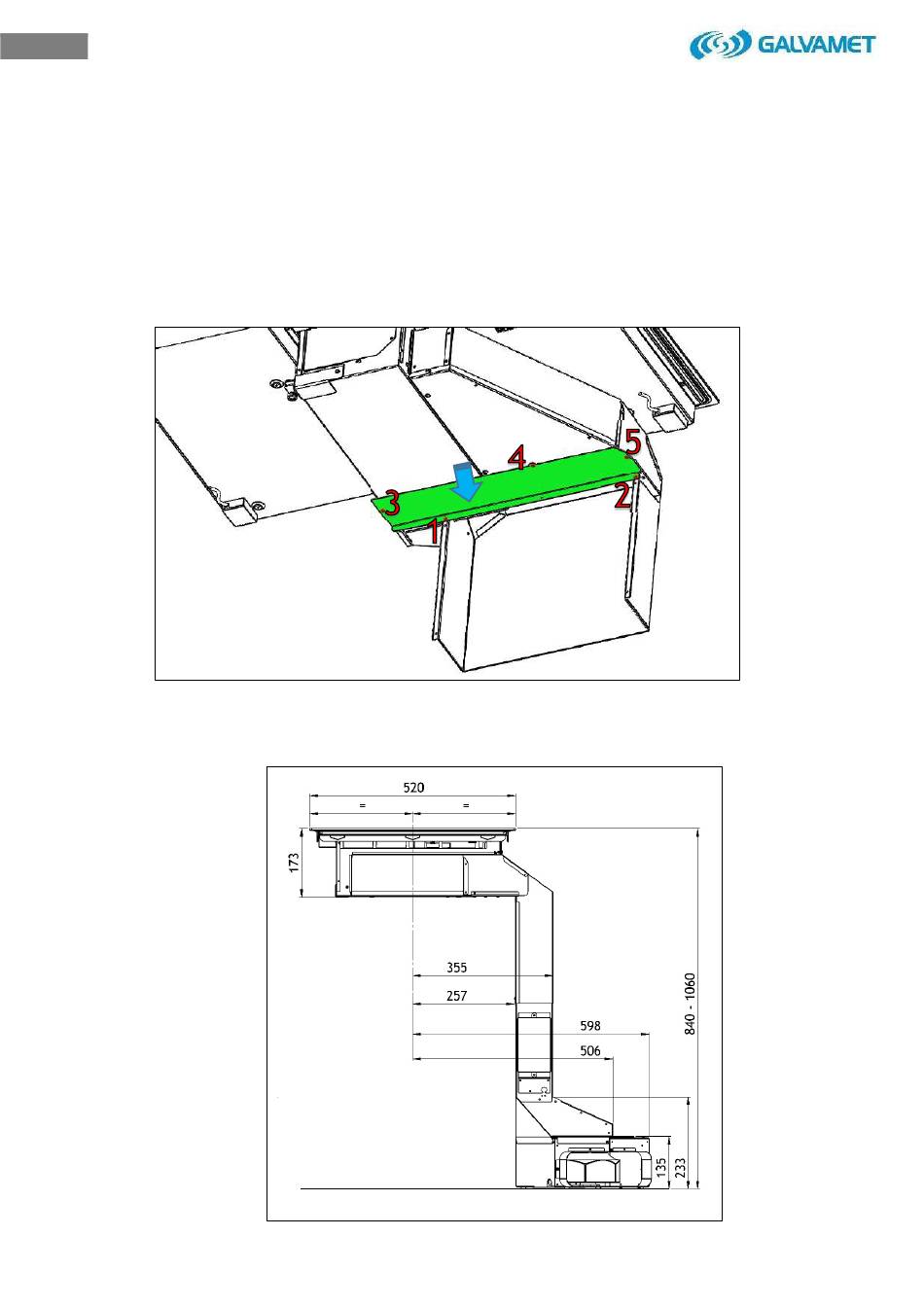

Pour déplacer la couverture inférieure, retirer les 3 vis (Fig.
Repositionner la couverture plus en avant de façon à couvrir l'espace laissé vide
par le nouveau raccord, en revissant les 3 vis dans leur nouvelle position. Bloquer
alors le raccord et la couverture à l'aide des 2 autres vis (Fig. 3.24 1-2)
Fig. 3.24
Avec le nouveau raccord installé, les dimensions après l'installation seront celles
indiquées à la Fig. 3.36
3.24 3-4-5).
Fig. 3.36
39
