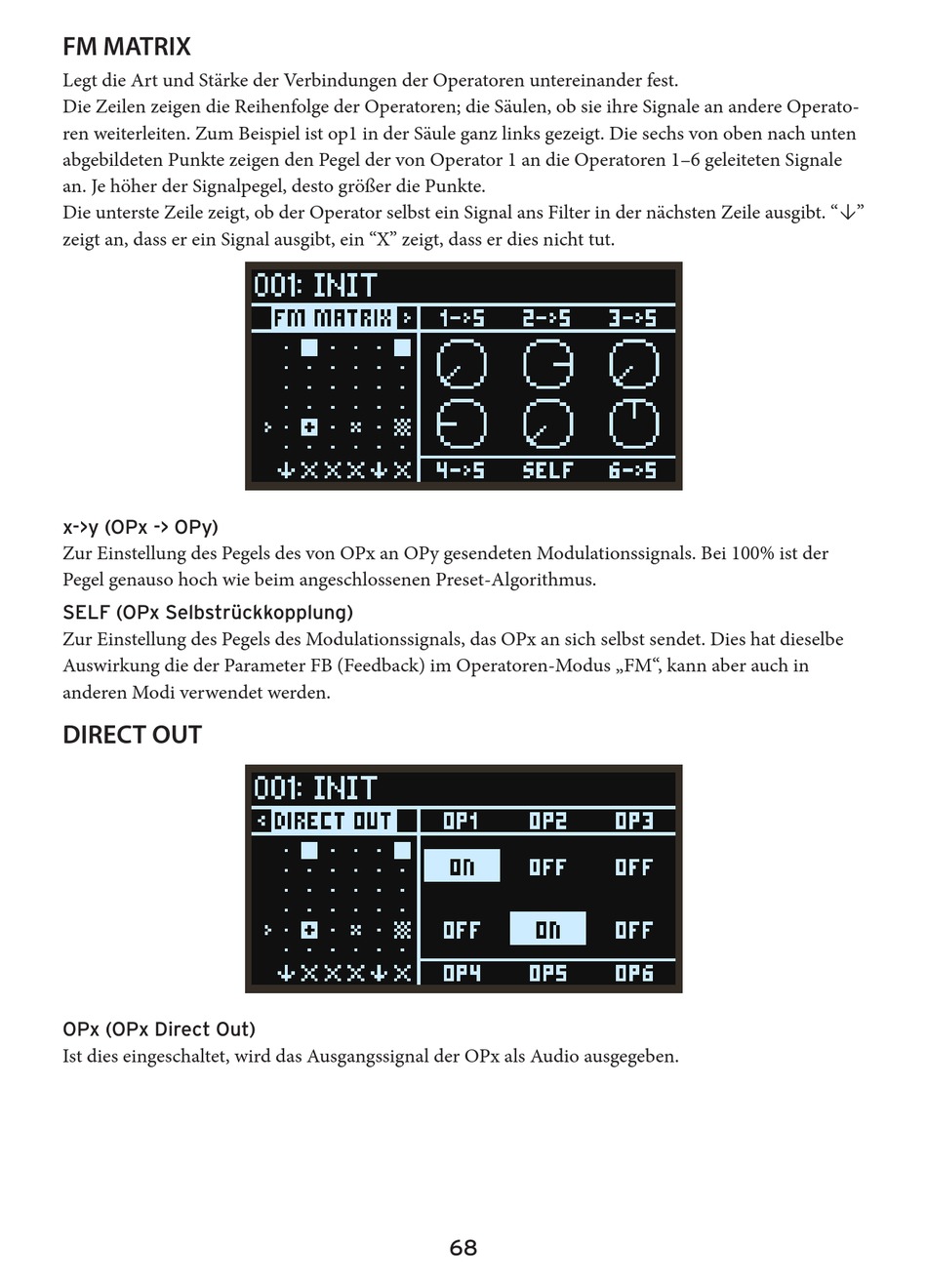

FM MATRIX
Legt die Art und Stärke der Verbindungen der Operatoren untereinander fest.
Die Zeilen zeigen die Reihenfolge der Operatoren; die Säulen, ob sie ihre Signale an andere Operato-
ren weiterleiten. Zum Beispiel ist op1 in der Säule ganz links gezeigt. Die sechs von oben nach unten
abgebildeten Punkte zeigen den Pegel der von Operator 1 an die Operatoren 1–6 geleiteten Signale
an. Je höher der Signalpegel, desto größer die Punkte.
Die unterste Zeile zeigt, ob der Operator selbst ein Signal ans Filter in der nächsten Zeile ausgibt. " Ô "
zeigt an, dass er ein Signal ausgibt, ein "X" zeigt, dass er dies nicht tut.
x->y (OPx -> OPy)
Zur Einstellung des Pegels des von OPx an OPy gesendeten Modulationssignals. Bei 100% ist der
Pegel genauso hoch wie beim angeschlossenen Preset-Algorithmus.
SELF (OPx Selbstrückkopplung)
Zur Einstellung des Pegels des Modulationssignals, das OPx an sich selbst sendet. Dies hat dieselbe
Auswirkung die der Parameter FB (Feedback) im Operatoren-Modus „FM", kann aber auch in
anderen Modi verwendet werden.
DIRECT OUT
OPx (OPx Direct Out)
Ist dies eingeschaltet, wird das Ausgangssignal der OPx als Audio ausgegeben.
68
