5 Reparatur
5.2.11 Austausch der Antriebseinheit
Fortsetzung
4
5
6

Wiedereinbauen des Netzteils

1
Fortsetzung auf nächster Seite
260

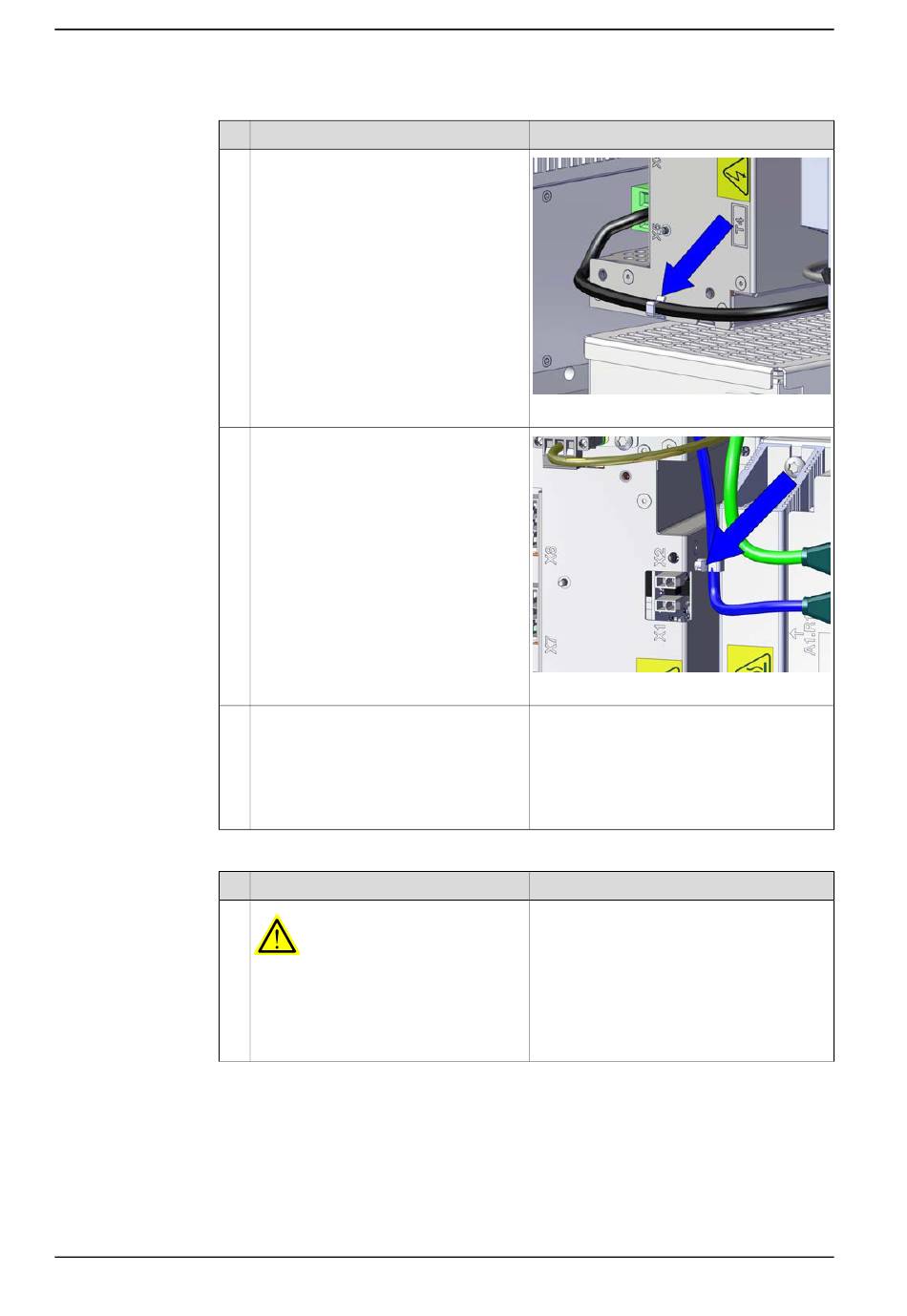

Aktion
Befestigen Sie das DC-Bus-Kabel mit ei-
nem neuen Kabelbinder an der Antriebs-
einheit.
Das EtherCAT-Kabel mit einem neuen
Kabelbinder an der Antriebseinheit befes-
tigen.
Schließen Sie folgende Elemente wieder
an:
• T4.X7, T4.X8, T4.X9
• T4.X5 - A1.X4
• T4.X3 - A1.X12
• T4.X1 - A1.X5
Aktion
GEFAHR
Bevor Sie mit Arbeiten im Inneren des
Steuerungsschranks beginnen, lesen Sie
die Sicherheitsinformationen im Ab-
schnitt Elektrische Sicherheit auf Sei-
te 30.
© Copyright 2020 ABB. Alle Rechte vorbehalten.
Hinweis/Abbildung
xx1900001900
xx1900002338
Hinweis/Abbildung
Produkthandbuch - OmniCore C90XT
3HAC073706-003 Revision: A
