Installations- und Bedienungsanleitung, OMD200 und OMD300
5.2 Steuerkreis
5.2 Steuerkreis
5.2.1 Diagramm des Steuerkreises von OMD200 mit motorbetriebenem
5.2.1 Diagramm des Steuerkreises von OMD200 mit motorbetriebenem
OTM40...125_CMA_
OTM40...125_CMA_
Motorbetrieben

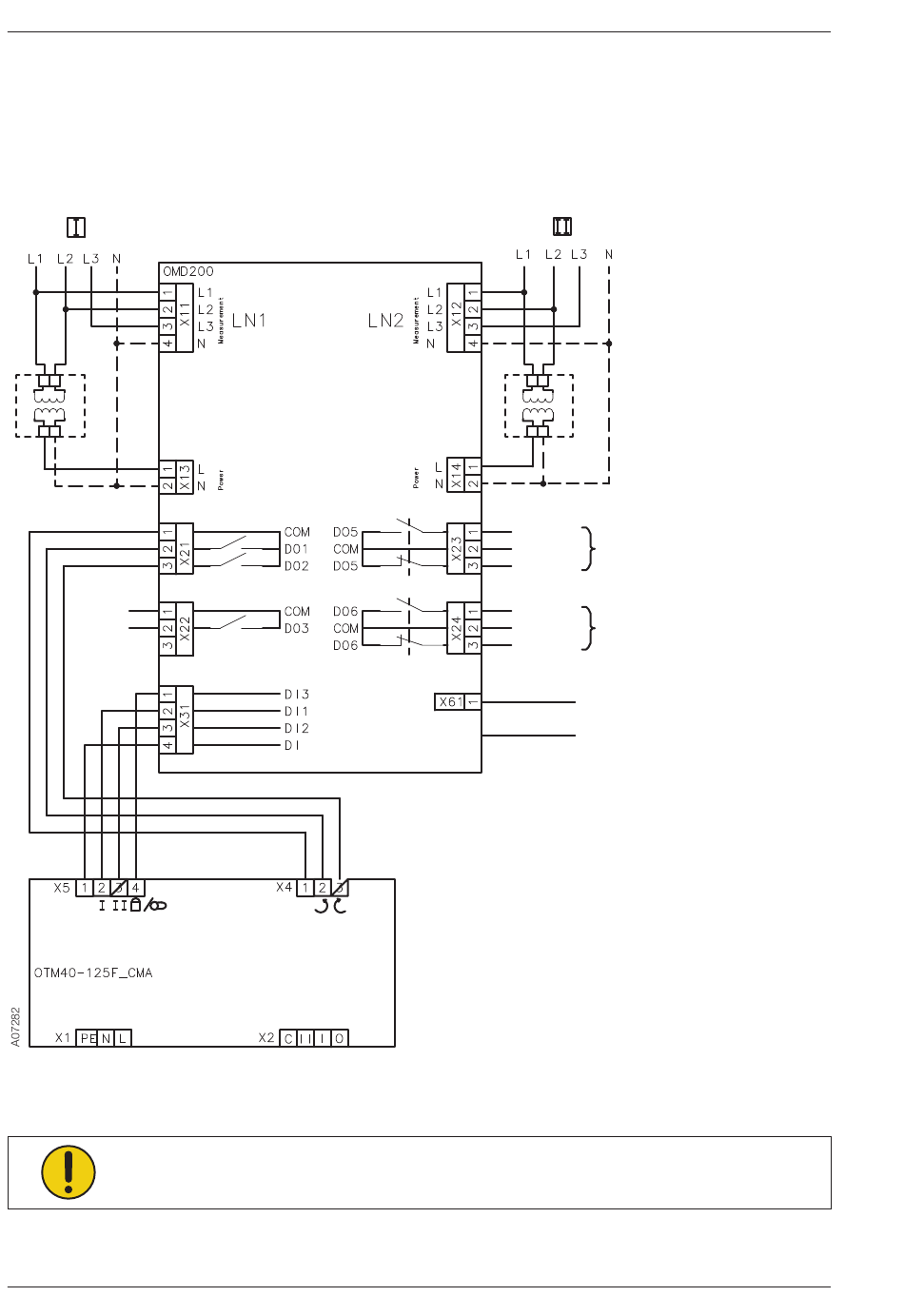

Abb. 5.1
Diagramm des Steuerkreises von OMD200 mit motorbetriebenem OTM40...125_CMA_
Abb. 5.1
Diagramm des Steuerkreises von OMD200 mit motorbetriebenem OTM40...125_CMA_
Die Erdung der Anlage muss immer angeschlossen werden.
Die Erdung der Anlage muss immer angeschlossen werden.
18
18
Installations- und Bedienungsanleitung, 1SCC390125M0102, Änd. D
1SCC390125M0102, Änd. B
Stromversorgung
Start
Ausgang zur Steuerung
COM
des Generatorstarts
Stopp
OK
OK-Signal /
COM
Anlagenalarm
Alarm
Erdung der Anlage
Erdung der Anlage
von DIN-Schiene
5. Verbinden
5. Verbinden
