3 Installation und Inbetriebnahme
3.5.8 Beschreibung für Anschlüsse
Fortsetzung
Die Anschlüsse umfassen 16 digitale Eingangssignale, 16 digitale Ausgangssignale
24 V und 0 V für die Ausgänge und 0 V für die Eingänge.
Details zum Anschluss siehe Circuit diagram - OmniCore C90XT, 3HAC065464-009
und Anwendungshandbuch - Diskrete E/A, 3HAC070208-003.

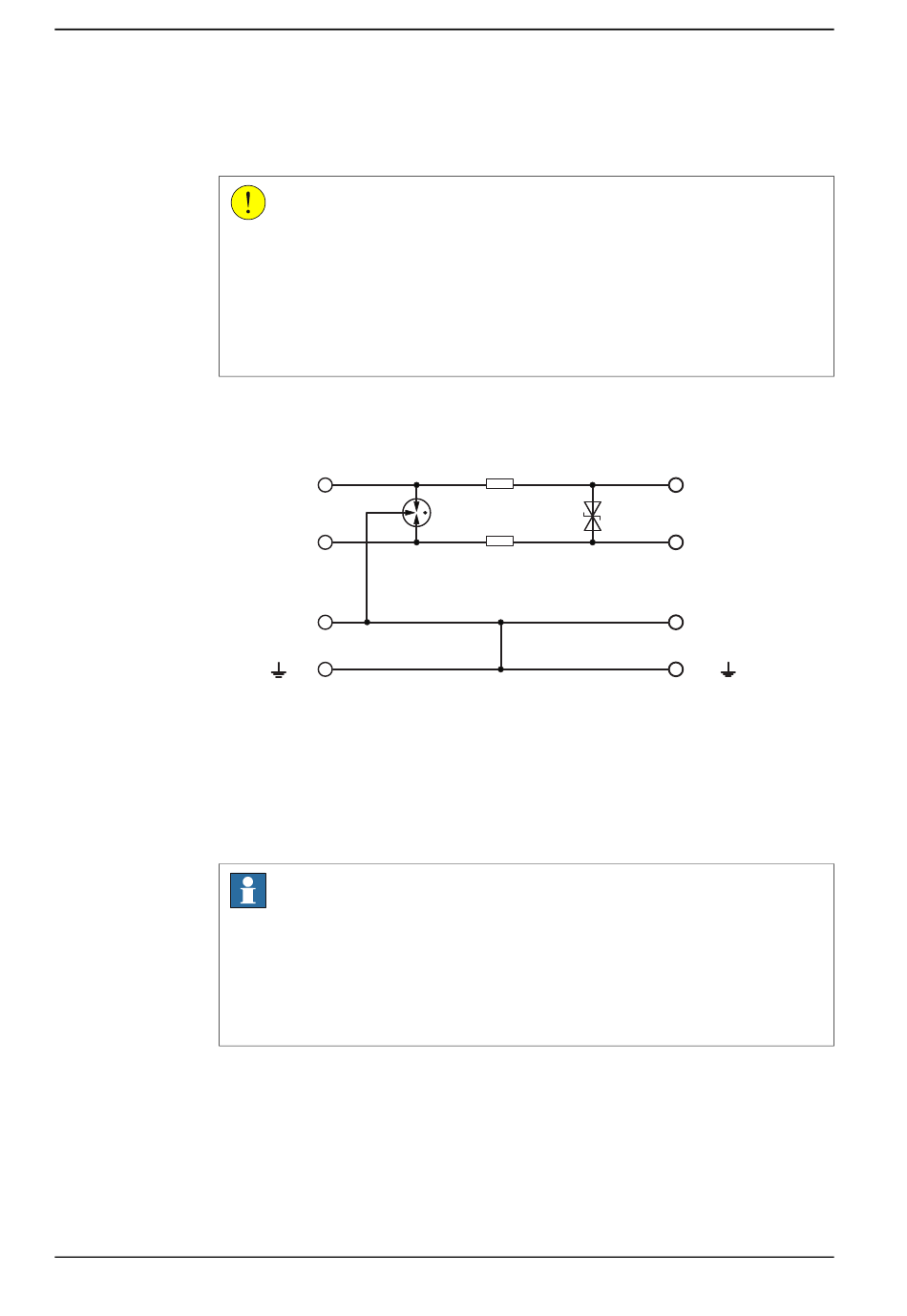

Empfohlener Überspannungsschutz
IN
xx1800002551
Die Schutzspannung für den Überspannungsschutz sollte 24 V DC betragen.
Kundenkabelanordnung
Für den Anwenderanschluss wird die Verwendung von Multicore-Kabeln empfohlen.
Die vom Kunden hergestellte Kabelverbindung zur E/A-Einheit sollte durch die
Kabeltülle geführt und am Schrank befestigt werden.
Fortsetzung auf nächster Seite
80
VORSICHT
Die Prozessstromversorgung sollte separat erfolgen. Der Anschluss der
Prozessstromversorgung über den logischen Stromversorgungsanschluss (X19)
kann das Gerät beschädigen.
Wenn die Prozessstromversorgung über den logischen
Stromversorgungsanschluss (X19) erfolgt, muss zum Schutz des Geräts ein
Überspannungsschutz installiert werden.
7
11
9
3
Hinweis
Der Endverbraucher muss die richtigen Kabeltüllen gemäß dem Durchmesser
der Kabel erwerben, die durch die Kabeltülle geführt werden.
Bei unsachgemäßer Ausführung wirkt sich dies auf den Schutzgrad des Schranks
aus.
Die Verwendung der icotek KT-Kabeltülle wird empfohlen.
© Copyright 2020 ABB. Alle Rechte vorbehalten.
8
12
OUT
10
4
Produkthandbuch - OmniCore C90XT
3HAC073706-003 Revision: A
