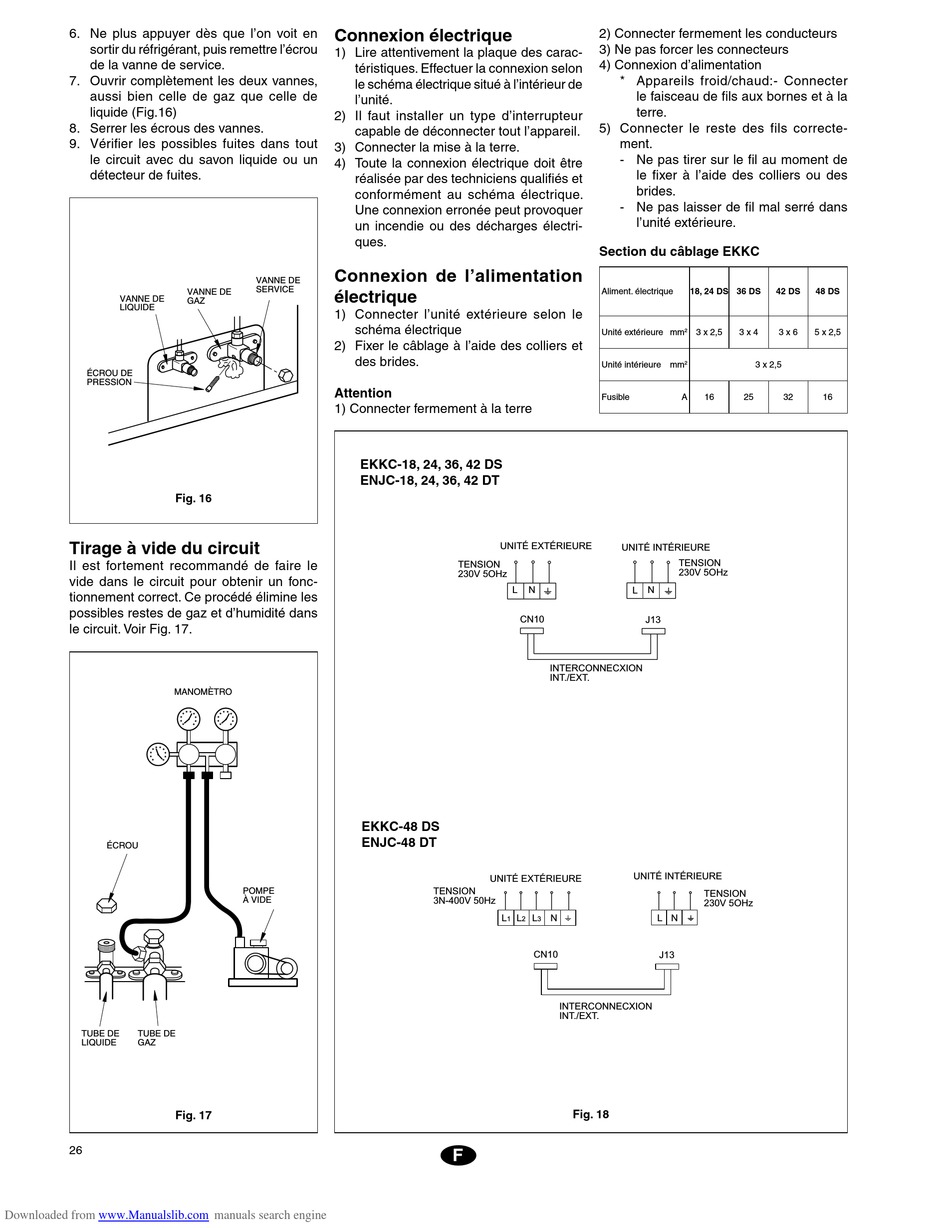

6. Ne plus appuyer dès que l'on voit en
sortir du réfrigérant, puis remettre l'écrou
de la vanne de service.
7. Ouvrir complètement les deux vannes,
aussi bien celle de gaz que celle de
liquide (Fig.16)
8. Serrer les écrous des vannes.
9. Vérifier les possibles fuites dans tout
le circuit avec du savon liquide ou un
détecteur de fuites.
��������
�������
��������
��������
Fig. 16
Tirage à vide du circuit
Il est fortement recommandé de faire le
vide dans le circuit pour obtenir un fonc-
tionnement correct. Ce procédé élimine les
possibles restes de gaz et d'humidité dans
le circuit. Voir Fig. 17.
���������
�����
������� �������
������� ���
Fig. 17
26
Downloaded from www.Manualslib.com
Connexion électrique
1) Lire attentivement la plaque des carac-
téristiques. Effectuer la connexion selon
le schéma électrique situé à l'intérieur de
l'unité.
2) Il faut installer un type d'interrupteur
capable de déconnecter tout l'appareil.
3) Connecter la mise à la terre.
4) Toute la connexion électrique doit être
réalisée par des techniciens qualifiés et
conformément au schéma électrique.
Une connexion erronée peut provoquer
un incendie ou des décharges électri-
ques.
Connexion de l'alimentation
��������
�������
�������� électrique
���
1) Connecter l'unité extérieure selon le
schéma électrique
2) Fixer le câblage à l'aide des colliers et
des brides.
Attention
1) Connecter fermement à la terre
EKKC-18, 24, 36, 42 DS
ENJC-18, 24, 36, 42 DT
EKKC-48 DS
ENJC-48 DT
�����
������
manuals search engine
2) Connecter fermement les conducteurs
3) Ne pas forcer les connecteurs
4) Connexion d'alimentation
5) Connecter le reste des fils correcte-
Section du câblage EKKC
Aliment. électrique
Unité extérieure mm
Unité intérieure mm
Fusible
����������������
�������
���������
�
�
����
���������������
���������
����������������
�������
������������
� � � �
� � �
����
���������������
���������
Fig. 18
F
* Appareils froid/chaud:- Connecter
le faisceau de fils aux bornes et à la
terre.
ment.
- Ne pas tirer sur le fil au moment de
le fixer à l'aide des colliers ou des
brides.
- Ne pas laisser de fil mal serré dans
l'unité extérieure.
18, 24 DS 36 DS 42 DS
2 3 x 2,5 3 x 4 3 x 6
3 x 2,5
2
A 16 25 32
����������������
�������
���������
� �
���
����������������
�������
���������
� �
���
48 DS
5 x 2,5
16
