S'assurer de connecter les
pôles corrects dans les deux
unités
(Fig.12)
Installation du panneau
1. Placer le panneau dans l'unité intérieure
en mettant l'angle du moteur à lames
dans l'angle des tuyaux de l'unité inté-
rieure.
2. Installation du panneau décoratif
24
Downloaded from www.Manualslib.com
1) Accrocher momentanément la plaque
qui se trouve du côté opposé au moteur
à lames du panneau décoratif, au sup-
port fourni à cet effet (2 positions)
2) Accrocher aussi momentanément les
deux plaques restantes. Faire attention
et éviter que le fil du moteur à lames ne
s'accroche au matériel de scellement.
3) Serrer les 4 vis hexagonales de la partie
de droite à peu près sous les plaques (Le
�
��������������
�
�
����������������
�������
������������
manuals search engine
�������
������
������������������
���������������

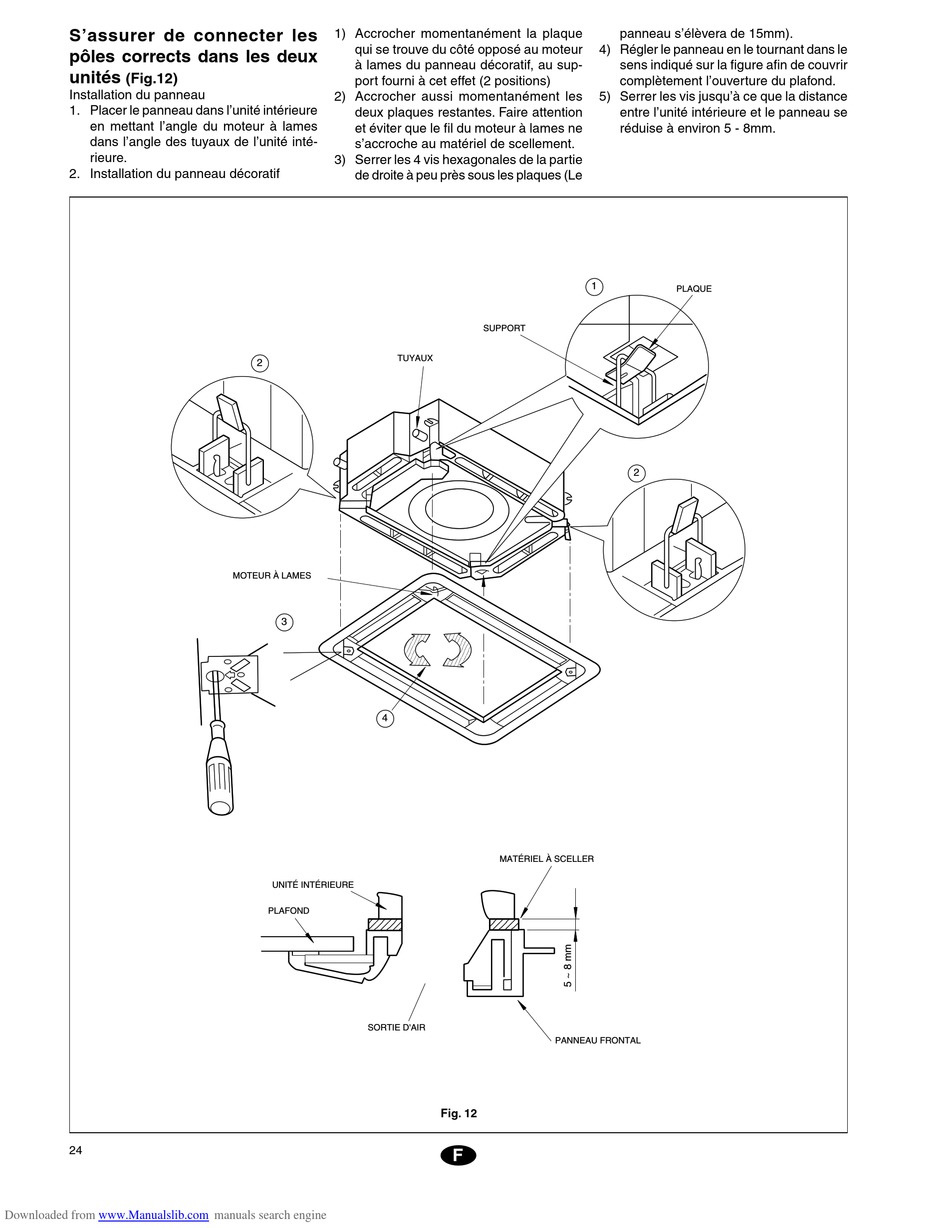

Fig. 12
F
panneau s'élèvera de 15mm).
4) Régler le panneau en le tournant dans le
sens indiqué sur la figure afin de couvrir
complètement l'ouverture du plafond.
5) Serrer les vis jusqu'à ce que la distance
entre l'unité intérieure et le panneau se
réduise à environ 5 - 8mm.
�
������
�
