Accertarsi di collegare i poli
giusti in entrambe le unità
12)
Installazione del pannello.
1. Collocare il pannello nell'unità interna,
situando l'angolo del motore delle lame
nell'angolo dei tubi dell'unità interna.
2. Installazione del pannello ornamentale:
(1) Appendere temporaneamente la staffa
38
Downloaded from
www.Manualslib.com
che si trova sul lato opposto a quello del
motore delle lame del pannello ornamen-
(Fig.
tale, all'apposito supporto (2 posizioni).
(2) Appendere temporaneamente anche le
due staffe restanti. Aver cura ed evitare
che il cavo del motore delle lame si ag-
ganci con il materiale sigillante.
(3) Avvitare le 4 viti a testa esagonale della
parte destra sotto le staffe (il pannello
s'innalzerà di circa 15 mm).
�
�����������������
�
�
�������������
��������
�������������
manuals search engine
��������
����
������������������
�����������������

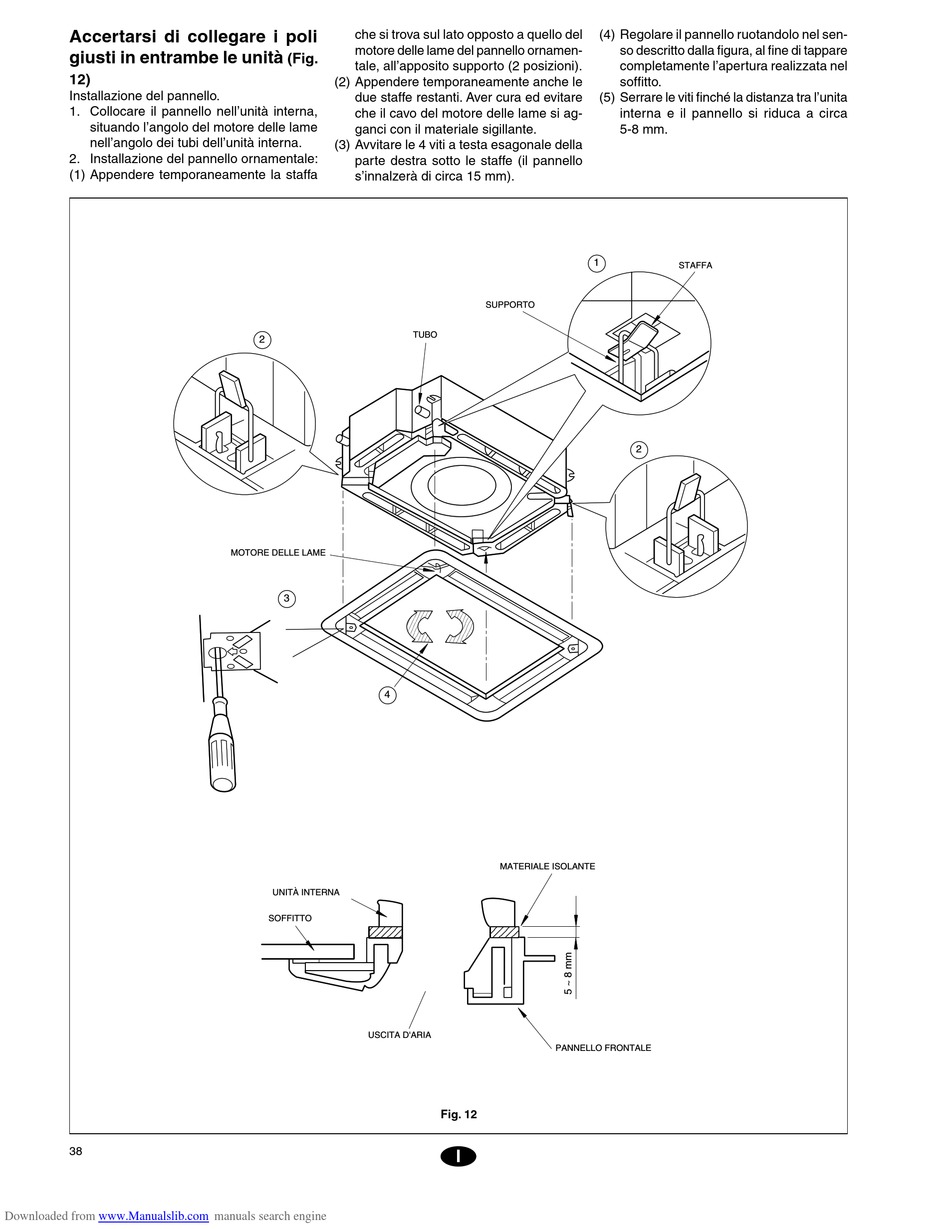

Fig. 12
I
(4) Regolare il pannello ruotandolo nel sen-
so descritto dalla figura, al fine di tappare
completamente l'apertura realizzata nel
soffitto.
(5) Serrare le viti finché la distanza tra l'unita
interna e il pannello si riduca a circa
5-8 mm.
�
������
�
