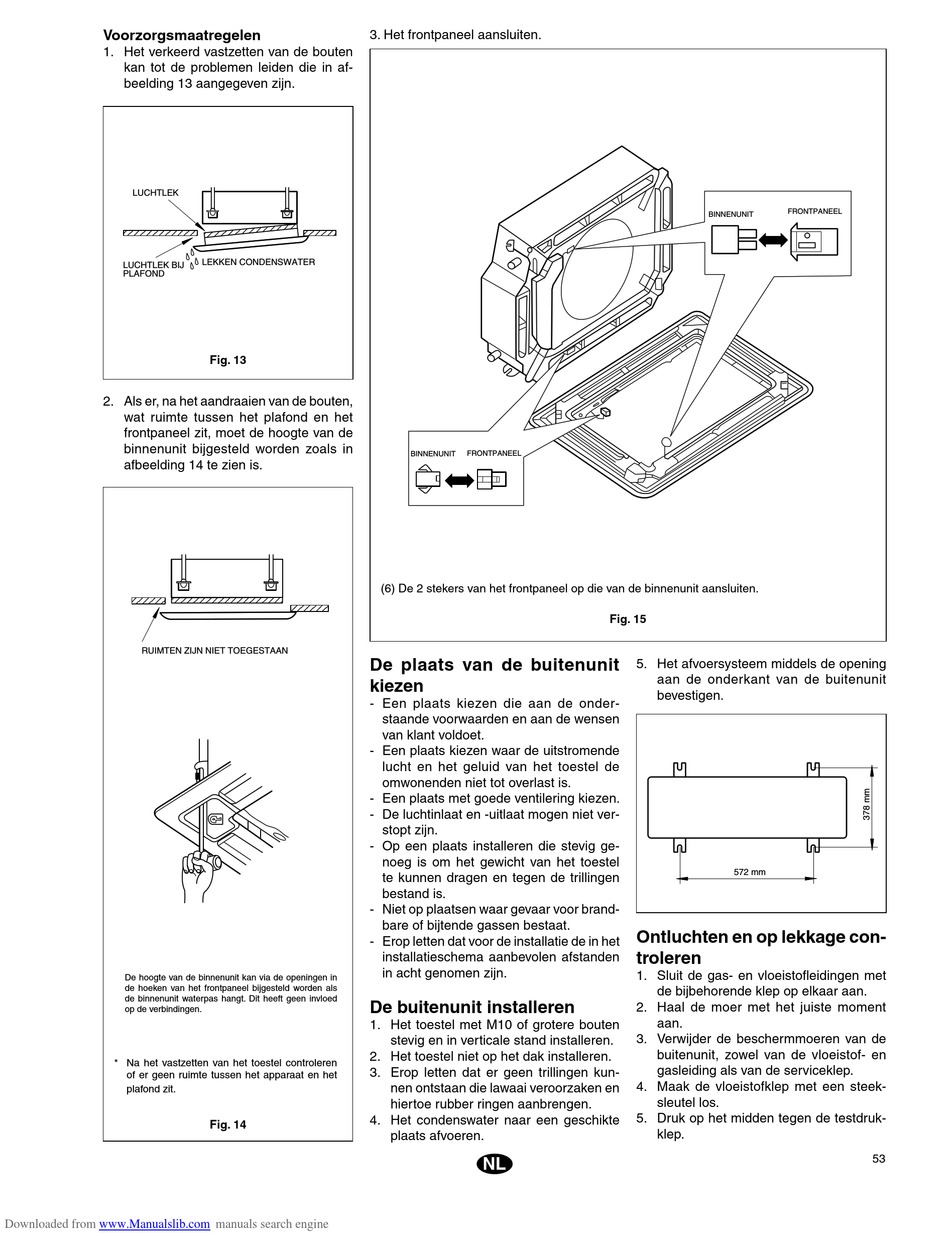

Voorzorgsmaatregelen
1. Het verkeerd vastzetten van de bouten
kan tot de problemen leiden die in af-
beelding 13 aangegeven zijn.
��������
������������
�������
2. Als er, na het aandraaien van de bouten,
wat ruimte tussen het plafond en het
frontpaneel zit, moet de hoogte van de
binnenunit bijgesteld worden zoals in
afbeelding 14 te zien is.
����������������������������
De hoogte van de binnenunit kan via de openingen in
de hoeken van het frontpaneel bijgesteld worden als
de binnenunit waterpas hangt. Dit heeft geen invloed
op de verbindingen.
* Na het vastzetten van het toestel controleren
of er geen ruimte tussen het apparaat en het
plafond zit.
Downloaded from www.Manualslib.com
3. Het frontpaneel aansluiten.
�������������������
Fig. 13
(6) De 2 stekers van het frontpaneel op die van de binnenunit aansluiten.
De plaats van de buitenunit
kiezen
- Een plaats kiezen die aan de onder-
staande voorwaarden en aan de wensen
van klant voldoet.
- Een plaats kiezen waar de uitstromende
lucht en het geluid van het toestel de
omwonenden niet tot overlast is.
- Een plaats met goede ventilering kiezen.
- De luchtinlaat en -uitlaat mogen niet ver-
stopt zijn.
- Op een plaats installeren die stevig ge-
noeg is om het gewicht van het toestel
te kunnen dragen en tegen de trillingen
bestand is.
- Niet op plaatsen waar gevaar voor brand-
bare of bijtende gassen bestaat.
- Erop letten dat voor de installatie de in het
installatieschema aanbevolen afstanden
in acht genomen zijn.

De buitenunit installeren

1. Het toestel met M10 of grotere bouten
2. Het toestel niet op het dak installeren.
3. Erop letten dat er geen trillingen kun-
4. Het condenswater naar een geschikte
Fig. 14
manuals search engine
�����������
����������
stevig en in verticale stand installeren.
nen ontstaan die lawaai veroorzaken en
hiertoe rubber ringen aanbrengen.
plaats afvoeren.
NL
�����������
����������
Fig. 15
5. Het afvoersysteem middels de opening
aan de onderkant van de buitenunit
bevestigen.
������
Ontluchten en op lekkage con-
troleren
1. Sluit de gas- en vloeistofleidingen met
de bijbehorende klep op elkaar aan.
2. Haal de moer met het juiste moment
aan.
3. Verwijder de beschermmoeren van de
buitenunit, zowel van de vloeistof- en
gasleiding als van de serviceklep.
4. Maak de vloeistofklep met een steek-
sleutel los.
5. Druk op het midden tegen de testdruk-
klep.
53
