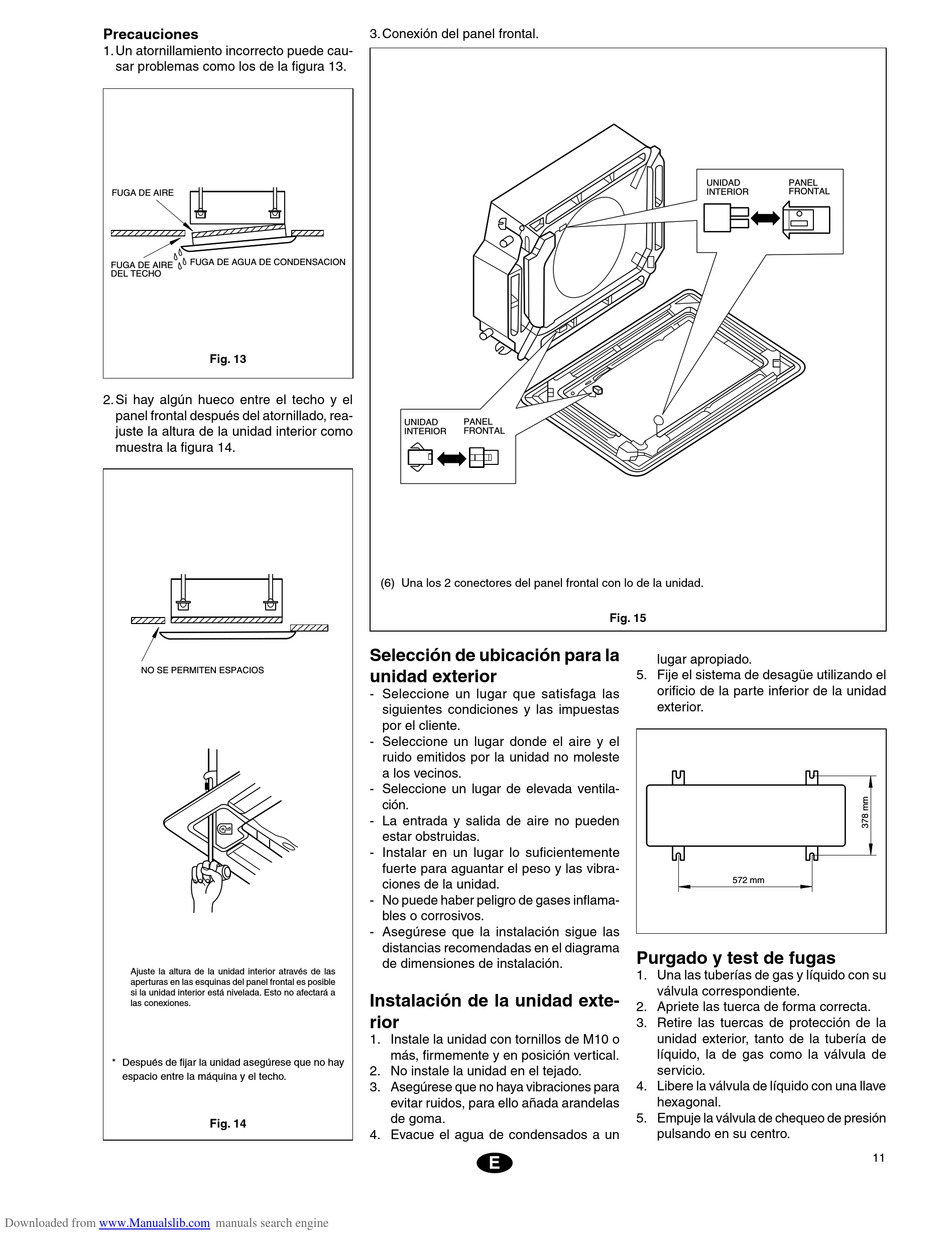

Precauciones
1. Un atornillamiento incorrecto puede cau-
sar problemas como los de la figura 13.
������������
������������
���������
2. Si hay algún hueco entre el techo y el
panel frontal después del atornillado, rea-
juste la altura de la unidad interior como
muestra la figura 14.
�����������������������
Ajuste la altura de la unidad interior através de las
aperturas en las esquinas del panel frontal es posible
si la unidad interior está nivelada. Esto no afectará a
las conexiones.
* Después de fijar la unidad asegúrese que no hay
espacio entre la máquina y el techo.
Downloaded from www.Manualslib.com
3. Conexión del panel frontal.
����������������������������
Fig. 13
Selección de ubicación para la
unidad exterior
- Seleccione un lugar que satisfaga las
- Seleccione un lugar donde el aire y el
- Seleccione un lugar de elevada ventila-
- La entrada y salida de aire no pueden
- Instalar en un lugar lo suficientemente
- No puede haber peligro de gases inflama-
- Asegúrese que la instalación sigue las
Instalación de la unidad exte-
rior
1. Instale la unidad con tornillos de M10 o
2. No instale la unidad en el tejado.
3. Asegúrese que no haya vibraciones para
Fig. 14
4. Evacue el agua de condensados a un
manuals search engine
�����
������
�������� �������
(6) Una los 2 conectores del panel frontal con lo de la unidad.
siguientes condiciones y las impuestas
por el cliente.
ruido emitidos por la unidad no moleste
a los vecinos.
ción.
estar obstruidas.
fuerte para aguantar el peso y las vibra-
ciones de la unidad.
bles o corrosivos.
distancias recomendadas en el diagrama
de dimensiones de instalación.
más, firmemente y en posición vertical.
evitar ruidos, para ello añada arandelas
de goma.
E
�����
������
�������� �������
Fig. 15
lugar apropiado.
5. Fije el sistema de desagüe utilizando el
orificio de la parte inferior de la unidad
exterior.
������
Purgado y test de fugas
1. Una las tuberías de gas y líquido con su
válvula correspondiente.
2. Apriete las tuerca de forma correcta.
3. Retire las tuercas de protección de la
unidad exterior, tanto de la tubería de
líquido, la de gas como la válvula de
servicio.
4. Libere la válvula de líquido con una llave
hexagonal.
5. Empuje la válvula de chequeo de presión
pulsando en su centro.
11
