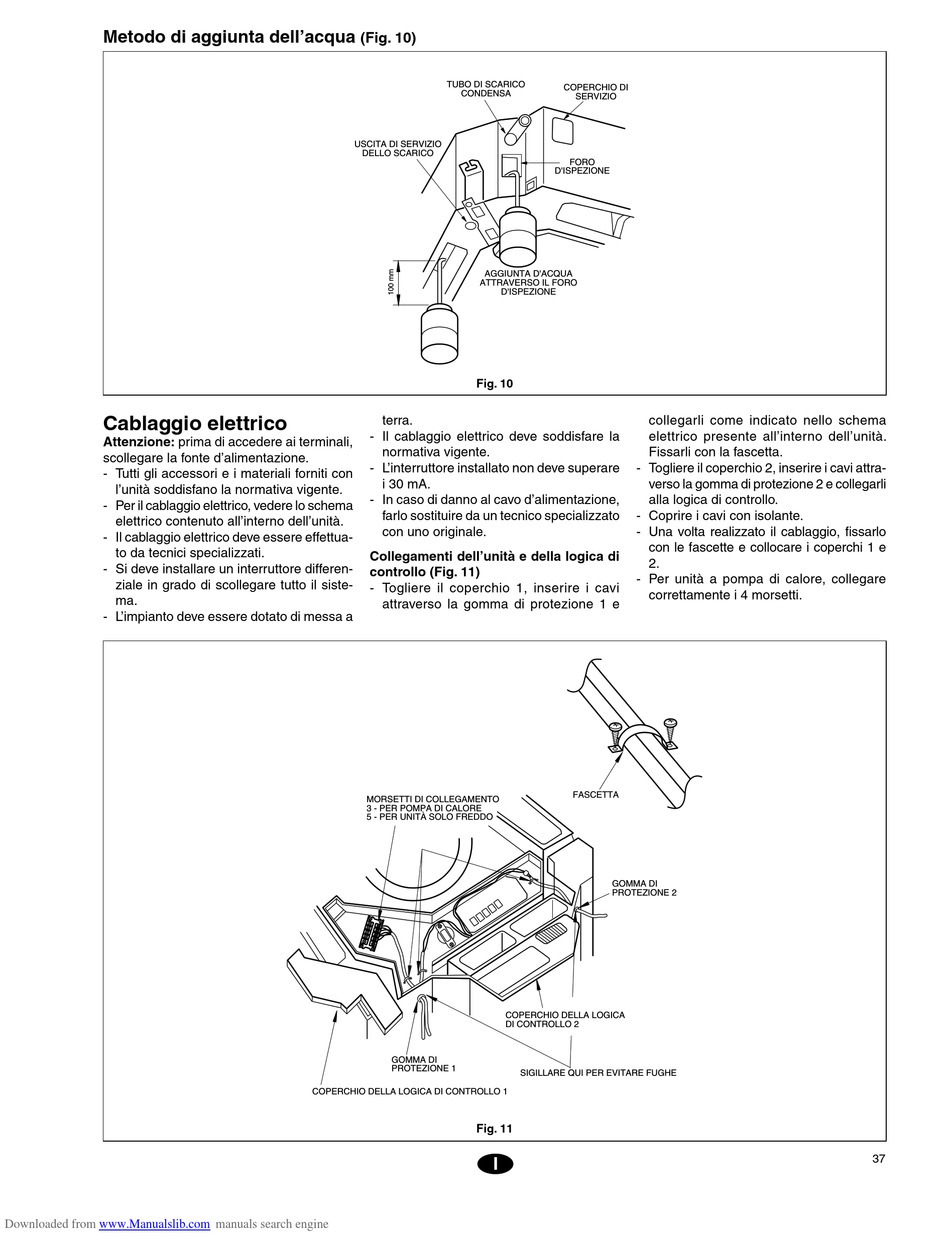

Metodo di aggiunta dell'acqua

Cablaggio elettrico

Attenzione: prima di accedere ai terminali,
scollegare la fonte d'alimentazione.
- Tutti gli accessori e i materiali forniti con
l'unità soddisfano la normativa vigente.
- Per il cablaggio elettrico, vedere lo schema
elettrico contenuto all'interno dell'unità.
- Il cablaggio elettrico deve essere effettua-
to da tecnici specializzati.
- Si deve installare un interruttore differen-
ziale in grado di scollegare tutto il siste-
ma.
- L'impianto deve essere dotato di messa a
Downloaded from www.Manualslib.com
(Fig. 10)
������������������
�������������
terra.
- Il cablaggio elettrico deve soddisfare la
normativa vigente.
- L'interruttore installato non deve superare
i 30 mA.
- In caso di danno al cavo d'alimentazione,
farlo sostituire da un tecnico specializzato
con uno originale.
Collegamenti dell'unità e della logica di
controllo (Fig. 11)
- Togliere il coperchio 1, inserire i cavi
attraverso la gomma di protezione 1 e
������������������������
�����������������������
�������������������������
��������
������������
�������������������������������������
manuals search engine
���������������
������������
��������
��������
����
�����������
����������������
������������������
�����������
Fig. 10
��������
��������
������������
����������������������
��������������
�������������������������������
Fig. 11
I
collegarli come indicato nello schema
elettrico presente all'interno dell'unità.
Fissarli con la fascetta.
- Togliere il coperchio 2, inserire i cavi attra-
verso la gomma di protezione 2 e collegarli
alla logica di controllo.
- Coprire i cavi con isolante.
- Una volta realizzato il cablaggio, fissarlo
con le fascette e collocare i coperchi 1 e
2.
- Per unità a pompa di calore, collegare
correttamente i 4 morsetti.
37
