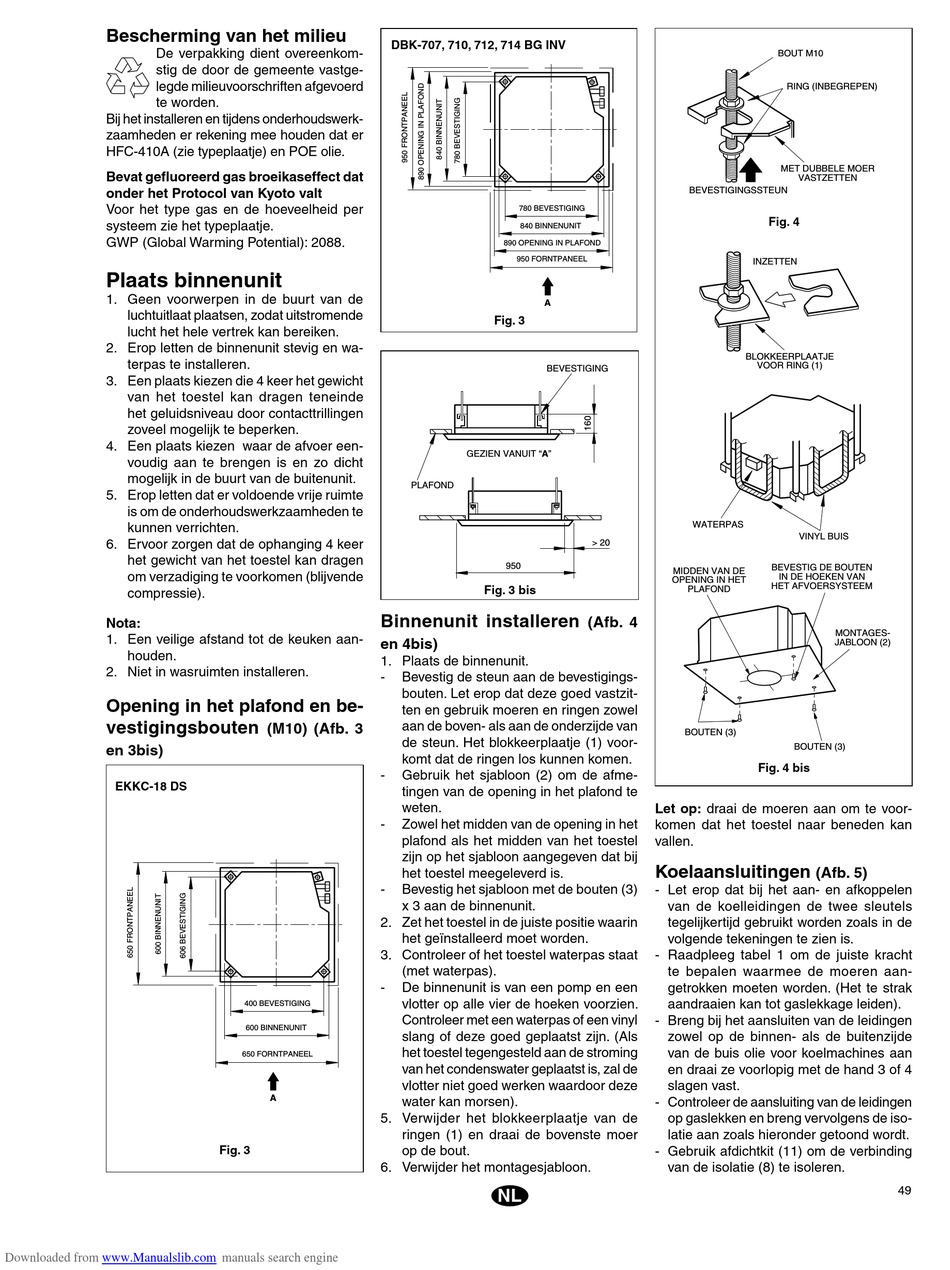

Bescherming van het milieu
De verpakking dient overeenkom-
stig de door de gemeente vastge-
legde milieuvoorschriften afgevoerd
te worden.
Bij het installeren en tijdens onderhoudswerk-
zaamheden er rekening mee houden dat er
HFC-410A (zie typeplaatje) en POE olie.
Bevat gefluoreerd gas broeikaseffect dat
onder het Protocol van Kyoto valt
Voor het type gas en de hoeveelheid per
systeem zie het typeplaatje.
GWP (Global Warming Potential): 2088.
Plaats binnenunit
1. Geen voorwerpen in de buurt van de
luchtuitlaat plaatsen, zodat uitstromende
lucht het hele vertrek kan bereiken.
2. Erop letten de binnenunit stevig en wa-
terpas te installeren.
3. Een plaats kiezen die 4 keer het gewicht
van het toestel kan dragen teneinde
het geluidsniveau door contacttrillingen
zoveel mogelijk te beperken.
4. Een plaats kiezen waar de afvoer een-
voudig aan te brengen is en zo dicht
mogelijk in de buurt van de buitenunit.
5. Erop letten dat er voldoende vrije ruimte
is om de onderhoudswerkzaamheden te
kunnen verrichten.
6. Ervoor zorgen dat de ophanging 4 keer
het gewicht van het toestel kan dragen
om verzadiging te voorkomen (blijvende
compressie).
Nota:
1. Een veilige afstand tot de keuken aan-
houden.
2. Niet in wasruimten installeren.
Opening in het plafond en be-
vestigingsbouten
en 3bis)
EKKC-18 DS
Downloaded from www.Manualslib.com
DBK-707, 710, 712, 714 BG INV
Binnenunit installeren
en 4bis)
1. Plaats de binnenunit.
- Bevestig de steun aan de bevestigings-
bouten. Let erop dat deze goed vastzit-
ten en gebruik moeren en ringen zowel
aan de boven- als aan de onderzijde van
(M10) (Afb. 3
de steun. Het blokkeerplaatje (1) voor-
komt dat de ringen los kunnen komen.
- Gebruik het sjabloon (2) om de afme-
tingen van de opening in het plafond te
weten.
- Zowel het midden van de opening in het
plafond als het midden van het toestel
zijn op het sjabloon aangegeven dat bij
het toestel meegeleverd is.
- Bevestig het sjabloon met de bouten (3)
x 3 aan de binnenunit.
2. Zet het toestel in de juiste positie waarin
het geïnstalleerd moet worden.
3. Controleer of het toestel waterpas staat
(met waterpas).
- De binnenunit is van een pomp en een
vlotter op alle vier de hoeken voorzien.
���������������
Controleer met een waterpas of een vinyl
��������������
slang of deze goed geplaatst zijn. (Als
het toestel tegengesteld aan de stroming
���������������
van het condenswater geplaatst is, zal de
vlotter niet goed werken waardoor deze
�
water kan morsen).
5. Verwijder het blokkeerplaatje van de
ringen (1) en draai de bovenste moer
Fig. 3 op de bout.
6. Verwijder het montagesjabloon.
manuals search engine
���������������
��������������
����������������������
���������������
�
Fig. 3
�����������
�����������������
�������
����
���
Fig. 3 bis
(Afb. 4
NL
��������
�����������������
����������������
����������
�����������������
Fig. 4
��������
���������������
�������������
��������
����������
������������������
�������������
����������������
��������������
�����������������
�������
���������
�����������
����������
����������
Fig. 4 bis
Let op: draai de moeren aan om te voor-
komen dat het toestel naar beneden kan
vallen.
Koelaansluitingen
(Afb. 5)
- Let erop dat bij het aan- en afkoppelen
van de koelleidingen de twee sleutels
tegelijkertijd gebruikt worden zoals in de
volgende tekeningen te zien is.
- Raadpleeg tabel 1 om de juiste kracht
te bepalen waarmee de moeren aan-
getrokken moeten worden. (Het te strak
aandraaien kan tot gaslekkage leiden).
- Breng bij het aansluiten van de leidingen
zowel op de binnen- als de buitenzijde
van de buis olie voor koelmachines aan
en draai ze voorlopig met de hand 3 of 4
slagen vast.
- Controleer de aansluiting van de leidingen
op gaslekken en breng vervolgens de iso-
latie aan zoals hieronder getoond wordt.
- Gebruik afdichtkit (11) om de verbinding
van de isolatie (8) te isoleren.
