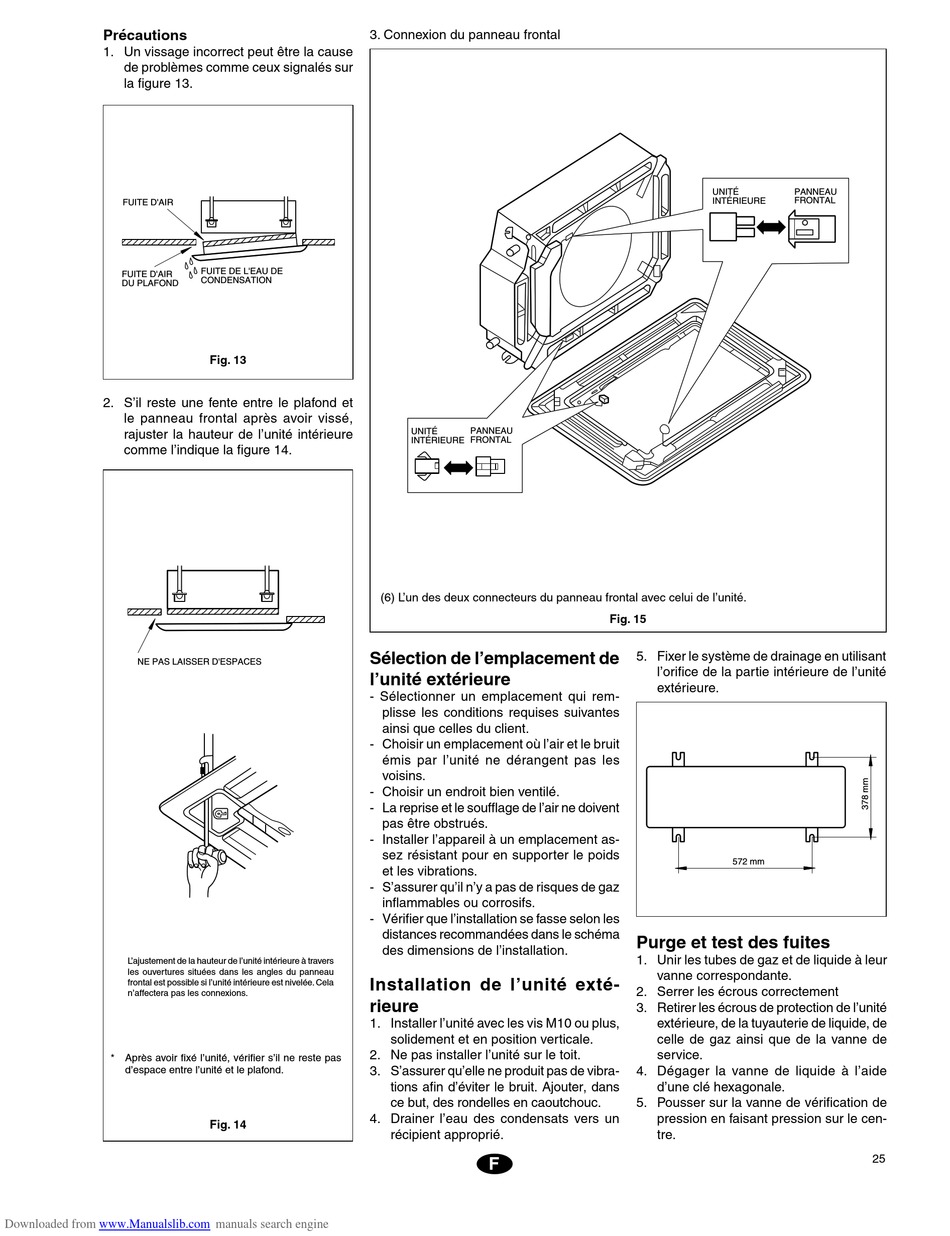

Précautions
1. Un vissage incorrect peut être la cause
de problèmes comme ceux signalés sur
la figure 13.
�����������
�����������
����������
2. S'il reste une fente entre le plafond et
le panneau frontal après avoir vissé,
rajuster la hauteur de l'unité intérieure
comme l'indique la figure 14.
������������������������
L'ajustement de la hauteur de l'unité intérieure à travers
les ouvertures situées dans les angles du panneau
frontal est possible si l'unité intérieure est nivelée. Cela
n'affectera pas les connexions.
* Après avoir fixé l'unité, vérifier s'il ne reste pas
d'espace entre l'unité et le plafond.
Downloaded from www.Manualslib.com
3. Connexion du panneau frontal
�����������������
������������
Fig. 13
(6) L'un des deux connecteurs du panneau frontal avec celui de l'unité.
Sélection de l'emplacement de
l'unité extérieure
- Sélectionner un emplacement qui rem-
- Choisir un emplacement où l'air et le bruit
- Choisir un endroit bien ventilé.
- La reprise et le soufflage de l'air ne doivent
- Installer l'appareil à un emplacement as-
- S'assurer qu'il n'y a pas de risques de gaz
- Vérifier que l'installation se fasse selon les
Installation de l'unité exté-
rieure
1. Installer l'unité avec les vis M10 ou plus,
2. Ne pas installer l'unité sur le toit.
3. S'assurer qu'elle ne produit pas de vibra-
4. Drainer l'eau des condensats vers un
Fig. 14
manuals search engine
�������
�����
���������� �������
plisse les conditions requises suivantes
ainsi que celles du client.
émis par l'unité ne dérangent pas les
voisins.
pas être obstrués.
sez résistant pour en supporter le poids
et les vibrations.
inflammables ou corrosifs.
distances recommandées dans le schéma
des dimensions de l'installation.
solidement et en position verticale.
tions afin d'éviter le bruit. Ajouter, dans
ce but, des rondelles en caoutchouc.
récipient approprié.
F
�����
����������
Fig. 15
5. Fixer le système de drainage en utilisant
l'orifice de la partie intérieure de l'unité
extérieure.
������
Purge et test des fuites
1. Unir les tubes de gaz et de liquide à leur
vanne correspondante.
2. Serrer les écrous correctement
3. Retirer les écrous de protection de l'unité
extérieure, de la tuyauterie de liquide, de
celle de gaz ainsi que de la vanne de
service.
4. Dégager la vanne de liquide à l'aide
d'une clé hexagonale.
5. Pousser sur la vanne de vérification de
pression en faisant pression sur le cen-
tre.
�������
�������
