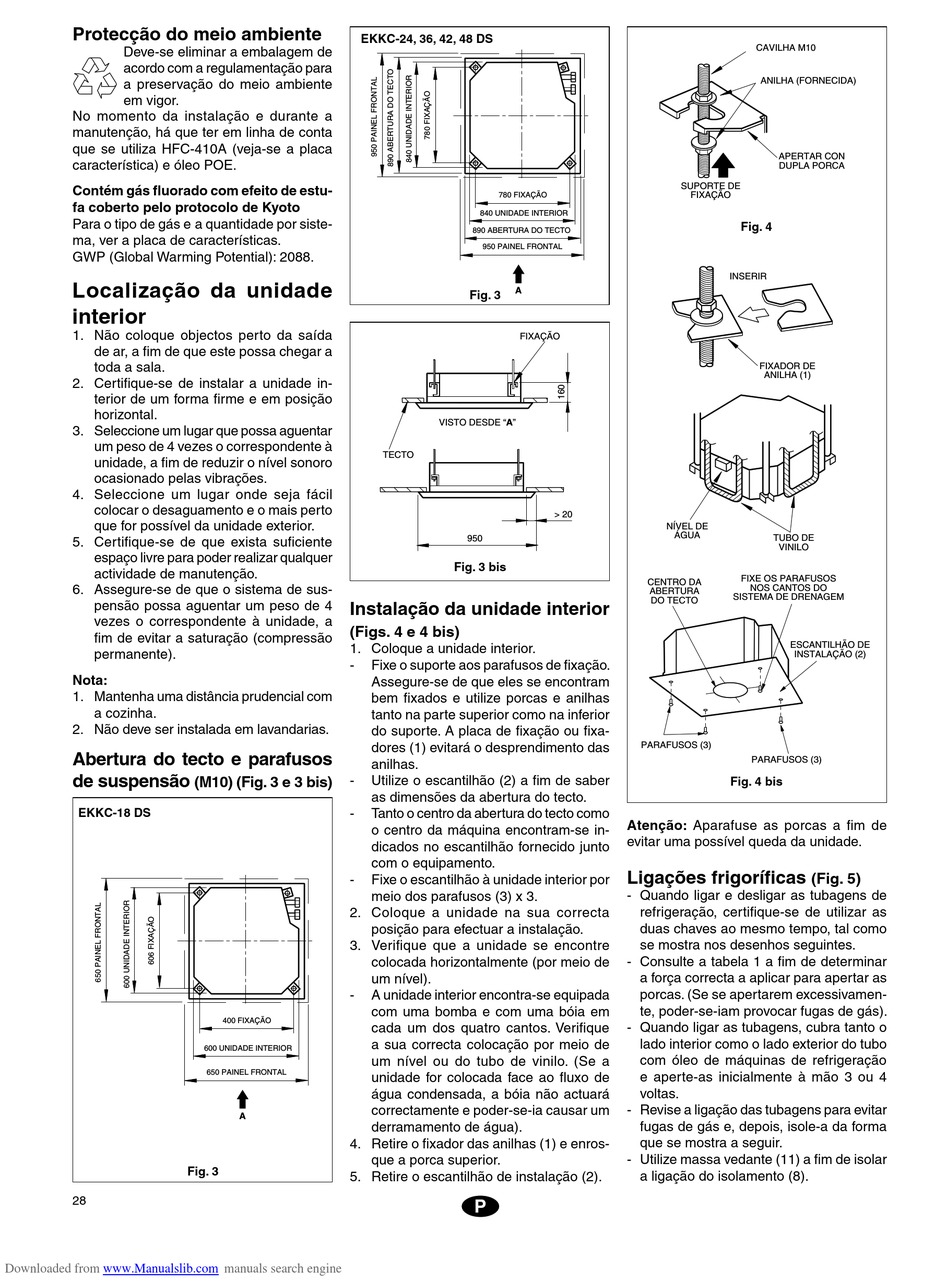

Protecção do meio ambiente
Deve-se eliminar a embalagem de
acordo com a regulamentação para
a preservação do meio ambiente
em vigor.
No momento da instalação e durante a
manutenção, há que ter em linha de conta
que se utiliza HFC-410A (veja-se a placa
característica) e óleo POE.
Contém gás fluorado com efeito de estu-
fa coberto pelo protocolo de Kyoto
Para o tipo de gás e a quantidade por siste-
ma, ver a placa de características.
GWP (Global Warming Potential): 2088.
Localização da unidade
interior
1. Não coloque objectos perto da saída
de ar, a fim de que este possa chegar a
toda a sala.
2. Certifique-se de instalar a unidade in-
terior de um forma firme e em posição
horizontal.
3. Seleccione um lugar que possa aguentar
um peso de 4 vezes o correspondente à
unidade, a fim de reduzir o nível sonoro
ocasionado pelas vibrações.
4. Seleccione um lugar onde seja fácil
colocar o desaguamento e o mais perto
que for possível da unidade exterior.
5. Certifique-se de que exista suficiente
espaço livre para poder realizar qualquer
actividade de manutenção.
6. Assegure-se de que o sistema de sus-
pensão possa aguentar um peso de 4
vezes o correspondente à unidade, a
fim de evitar a saturação (compressão
permanente).
Nota:
1. Mantenha uma distância prudencial com
a cozinha.
2. Não deve ser instalada em lavandarias.
Abertura do tecto e parafusos
de suspensão
EKKC-18 DS
Fig. 3
28
Downloaded from www.Manualslib.com
EKKC-24, 36, 42, 48 DS
Instalação da unidade interior
(Figs. 4 e 4 bis)
1. Coloque a unidade interior.
- Fixe o suporte aos parafusos de fixação.
Assegure-se de que eles se encontram
bem fixados e utilize porcas e anilhas
tanto na parte superior como na inferior
do suporte. A placa de fixação ou fixa-
dores (1) evitará o desprendimento das
anilhas.
(M10) (Fig. 3 e 3 bis) - Utilize o escantilhão (2) a fim de saber
as dimensões da abertura do tecto.
- Tanto o centro da abertura do tecto como
o centro da máquina encontram-se in-
dicados no escantilhão fornecido junto
com o equipamento.
- Fixe o escantilhão à unidade interior por
meio dos parafusos (3) x 3.
2. Coloque a unidade na sua correcta
posição para efectuar a instalação.
3. Verifique que a unidade se encontre
colocada horizontalmente (por meio de
um nível).
- A unidade interior encontra-se equipada
com uma bomba e com uma bóia em
�����������
cada um dos quatro cantos. Verifique
a sua correcta colocação por meio de
��������������������
um nível ou do tubo de vinilo. (Se a
������������������
unidade for colocada face ao fluxo de
água condensada, a bóia não actuará
correctamente e poder-se-ia causar um
�
derramamento de água).
4. Retire o fixador das anilhas (1) e enros-
que a porca superior.
5. Retire o escantilhão de instalação (2).
manuals search engine
�����������
��������������������
���������������������
������������������
�
Fig. 3
�������
���������������
�����
����
���
Fig. 3 bis
P
�����������
������������������
�����������
�����������
����������
�������
Fig. 4
�������
����������
����������
��������
����
�������
������
�����������������
���������
�������������
��������
�������������������
��������
��������������
��������������
�������������
�������������
Fig. 4 bis
Atenção: Aparafuse as porcas a fim de
evitar uma possível queda da unidade.
Ligações frigoríficas
(Fig. 5)
- Quando ligar e desligar as tubagens de
refrigeração, certifique-se de utilizar as
duas chaves ao mesmo tempo, tal como
se mostra nos desenhos seguintes.
- Consulte a tabela 1 a fim de determinar
a força correcta a aplicar para apertar as
porcas. (Se se apertarem excessivamen-
te, poder-se-iam provocar fugas de gás).
- Quando ligar as tubagens, cubra tanto o
lado interior como o lado exterior do tubo
com óleo de máquinas de refrigeração
e aperte-as inicialmente à mão 3 ou 4
voltas.
- Revise a ligação das tubagens para evitar
fugas de gás e, depois, isole-a da forma
que se mostra a seguir.
- Utilize massa vedante (11) a fim de isolar
a ligação do isolamento (8).
