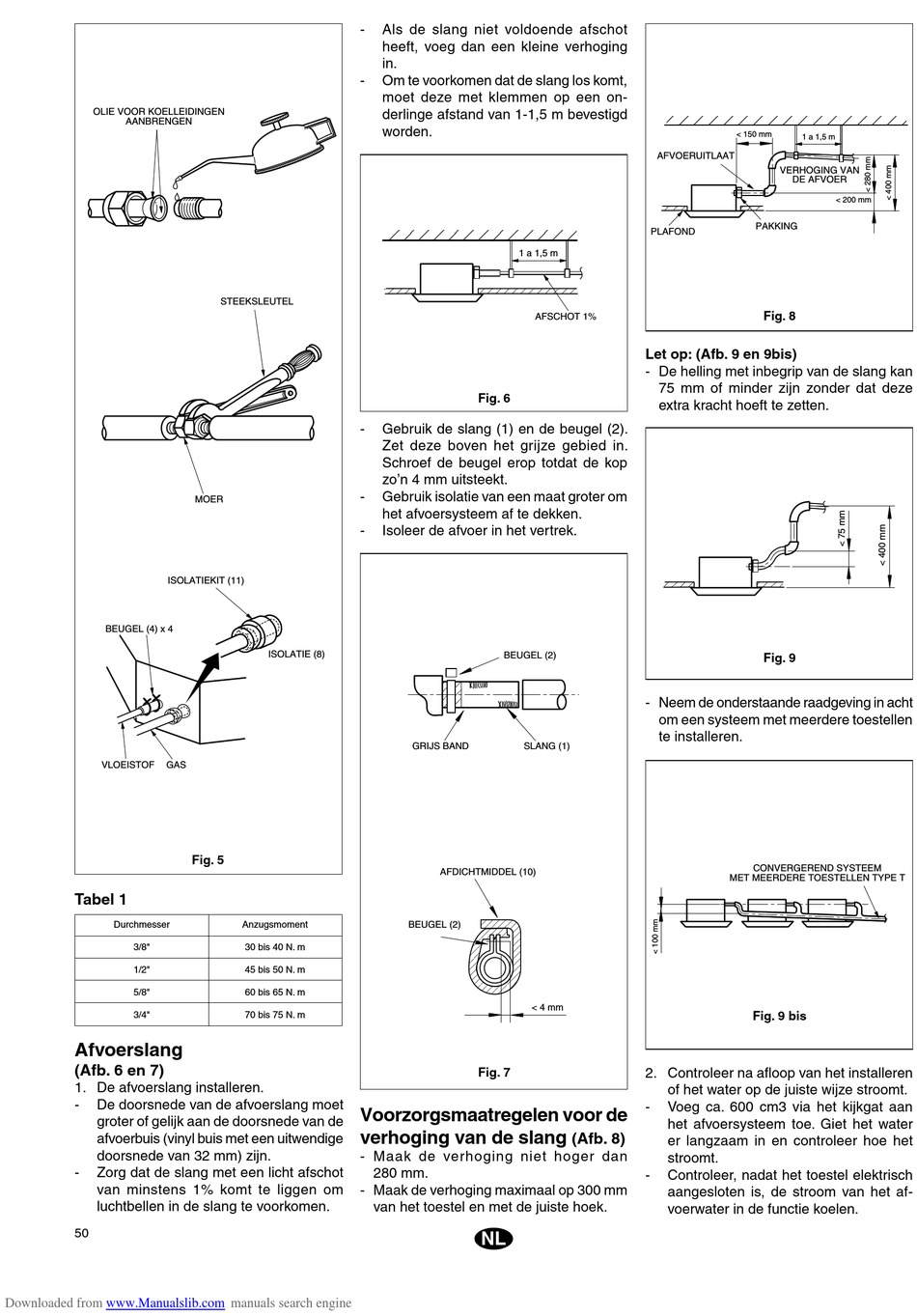

Fig. 5
Tabel 1
Durchmesser
3/8"
1/2"
5/8"
3/4"
Afvoerslang
(Afb. 6 en 7)
1. De afvoerslang installeren.
- De doorsnede van de afvoerslang moet
groter of gelijk aan de doorsnede van de
afvoerbuis (vinyl buis met een uitwendige
doorsnede van 32 mm) zijn.
- Zorg dat de slang met een licht afschot
van minstens 1% komt te liggen om
luchtbellen in de slang te voorkomen.
50
Downloaded from www.Manualslib.com
- Als de slang niet voldoende afschot
heeft, voeg dan een kleine verhoging
in.
- Om te voorkomen dat de slang los komt,
moet deze met klemmen op een on-
derlinge afstand van 1-1,5 m bevestigd
worden.
������������
- Gebruik de slang (1) en de beugel (2).
Zet deze boven het grijze gebied in.
Schroef de beugel erop totdat de kop
zo'n 4 mm uitsteekt.
- Gebruik isolatie van een maat groter om
het afvoersysteem af te dekken.
- Isoleer de afvoer in het vertrek.
������������
����������
����������
Anzugsmoment
30 bis 40 N. m
45 bis 50 N. m
60 bis 65 N. m
70 bis 75 N. m
Voorzorgsmaatregelen voor de
verhoging van de slang
- Maak de verhoging niet hoger dan
280 mm.
- Maak de verhoging maximaal op 300 mm
van het toestel en met de juiste hoek.
manuals search engine
���������
����������
Fig. 6
����������
���������
������������������
������
Fig. 7
(Afb. 8)
NL
��������
���������
�������������
�������������
���������
��������
�������
�������
Fig. 8
Let op: (Afb. 9 en 9bis)
- De helling met inbegrip van de slang kan
75 mm of minder zijn zonder dat deze
extra kracht hoeft te zetten.
Fig. 9
- Neem de onderstaande raadgeving in acht
om een systeem met meerdere toestellen
te installeren.
��������������������
������������������������������
Fig. 9 bis
2. Controleer na afloop van het installeren
of het water op de juiste wijze stroomt.
- Voeg ca. 600 cm3 via het kijkgat aan
het afvoersysteem toe. Giet het water
er langzaam in en controleer hoe het
stroomt.
- Controleer, nadat het toestel elektrisch
aangesloten is, de stroom van het af-
voerwater in de functie koelen.
