6. Deje de apretar tan pronto vea salir
refrigerante por ella, y vuelva a colocar
la tuerca del puerto de servicio.
7. Abra las dos válvulas completamente,
tanto la de gas como la de líquido. (Fig.
16)
8. Apriete las tuercas de las válvulas.
9. Compruebe las posibles fugas de todo el
circuito con jabón líquido o un detector
de fugas.
����������
����������
���
�������
��������
�������
Fig. 16
Vacío del circuito
Es muy recomendable realizar el vacío del
circuito para su correcto funcionamiento.
Esto descargaría los posibles restos de gas
y humedad del circuito. Véase Fig. 17.
���������
������
������� �������
������� ���
Fig. 17
12
Downloaded from www.Manualslib.com

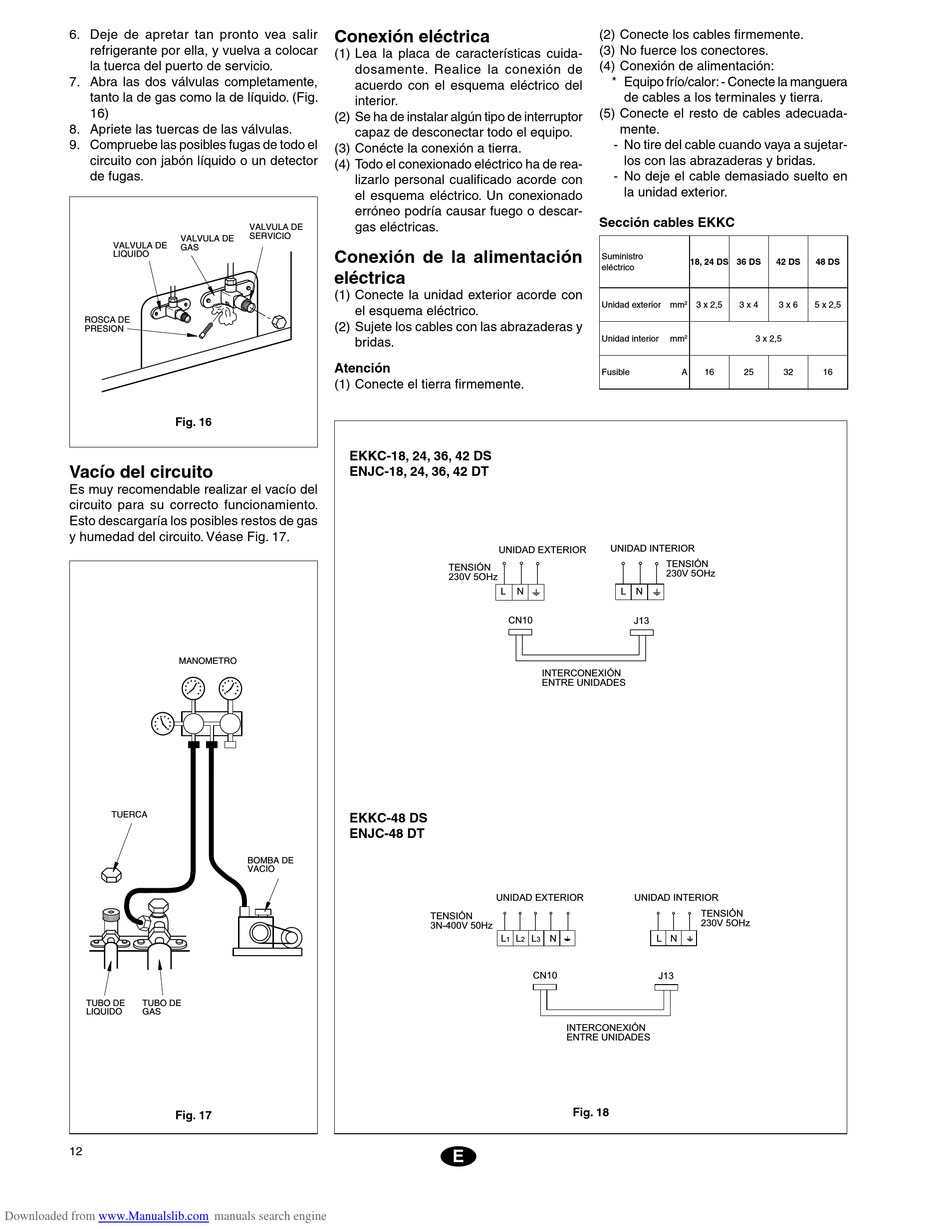

Conexión eléctrica
(1) Lea la placa de características cuida-
dosamente. Realice la conexión de
acuerdo con el esquema eléctrico del
interior.
(2) Se ha de instalar algún tipo de interruptor
capaz de desconectar todo el equipo.
(3) Conécte la conexión a tierra.
(4) Todo el conexionado eléctrico ha de rea-
lizarlo personal cualificado acorde con
el esquema eléctrico. Un conexionado
erróneo podría causar fuego o descar-
gas eléctricas.
����������
��������
Conexión de la alimentación
eléctrica
(1) Conecte la unidad exterior acorde con
el esquema eléctrico.
(2) Sujete los cables con las abrazaderas y
bridas.
Atención
(1) Conecte el tierra firmemente.
EKKC-18, 24, 36, 42 DS
ENJC-18, 24, 36, 42 DT
EKKC-48 DS
ENJC-48 DT
��������
�����
manuals search engine
(2) Conecte los cables firmemente.
(3) No fuerce los conectores.
(4) Conexión de alimentación:
(5) Conecte el resto de cables adecuada-
Sección cables EKKC
Suministro
eléctrico
Unidad exterior mm
Unidad interior
Fusible
���������������
�������
���������
� �
����
�������������
��������������
���������������
�������
������������
� � � �
� � �
����
�������������
��������������
Fig. 18
E
* Equipo frío/calor: - Conecte la manguera
de cables a los terminales y tierra.
mente.
- No tire del cable cuando vaya a sujetar-
los con las abrazaderas y bridas.
- No deje el cable demasiado suelto en
la unidad exterior.
18, 24 DS 36 DS 42 DS
3 x 2,5 3 x 4 3 x 6
2
mm 3 x 2,5
2
A 16 25 32
���������������
�������
���������
� �
���
���������������
�������
���������
� �
���
48 DS
5 x 2,5
