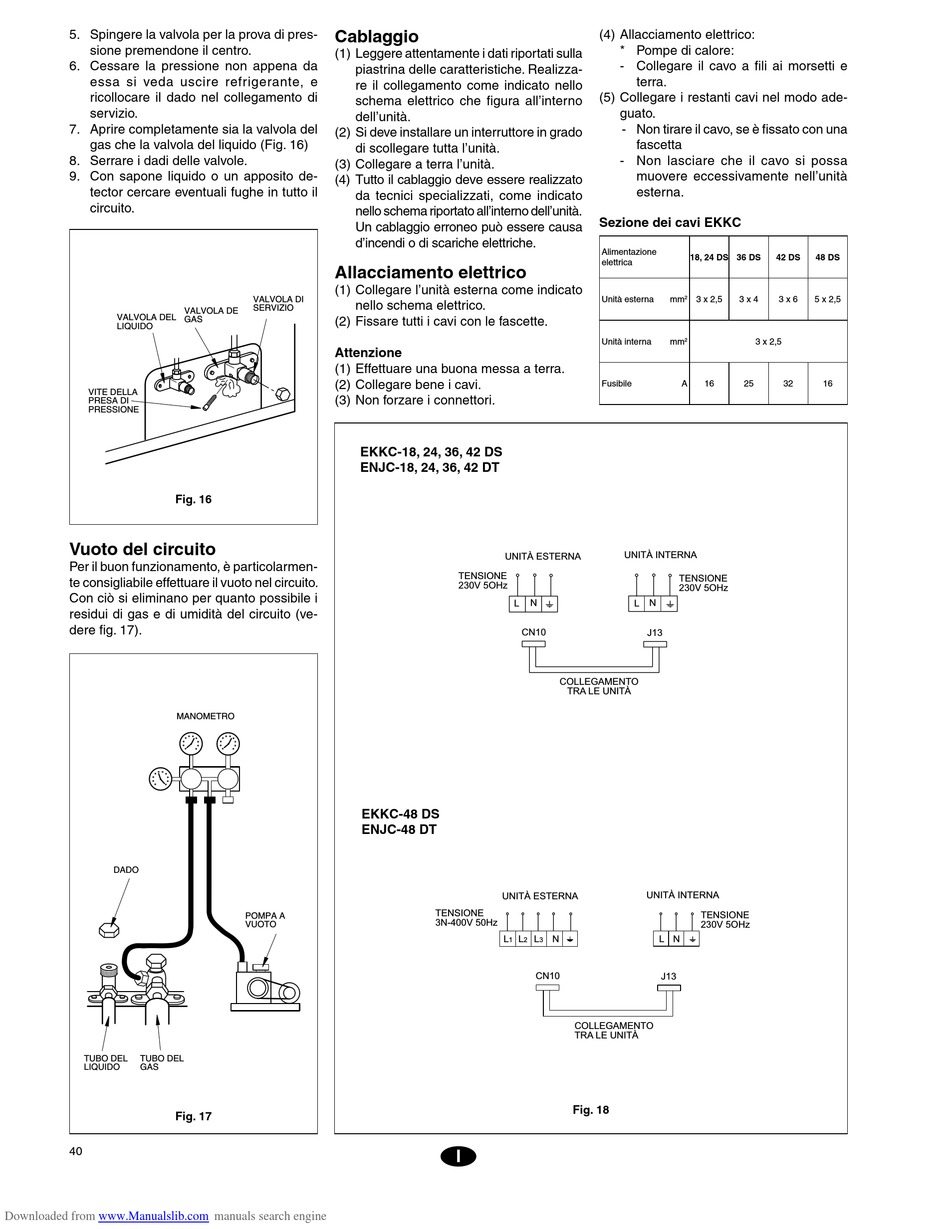

Allacciamento Elettrico - Johnson Controls YORK EKKC - 18 DS Hinweise Zum Einbau

5. Spingere la valvola per la prova di pres-
sione premendone il centro.
6. Cessare la pressione non appena da
essa si veda uscire refrigerante, e
ricollocare il dado nel collegamento di
servizio.
7. Aprire completamente sia la valvola del
gas che la valvola del liquido (Fig. 16)
8. Serrare i dadi delle valvole.
9. Con sapone liquido o un apposito de-
tector cercare eventuali fughe in tutto il
circuito.
�����������
�������
����������
��������
���������
Fig. 16
Vuoto del circuito
Per il buon funzionamento, è particolarmen-
te consigliabile effettuare il vuoto nel circuito.
Con ciò si eliminano per quanto possibile i
residui di gas e di umidità del circuito (ve-
dere fig. 17).
���������
����
�������� ��������
������� ���
Fig. 17
40
Downloaded from www.Manualslib.com
Cablaggio
(1) Leggere attentamente i dati riportati sulla
piastrina delle caratteristiche. Realizza-
re il collegamento come indicato nello
schema elettrico che figura all'interno
dell'unità.
(2) Si deve installare un interruttore in grado
di scollegare tutta l'unità.
(3) Collegare a terra l'unità.
(4) Tutto il cablaggio deve essere realizzato
da tecnici specializzati, come indicato
nello schema riportato all'interno dell'unità.
Un cablaggio erroneo può essere causa
d'incendi o di scariche elettriche.

Allacciamento elettrico

(1) Collegare l'unità esterna come indicato
����������
nello schema elettrico.
��������
����������
(2) Fissare tutti i cavi con le fascette.
���
Attenzione
(1) Effettuare una buona messa a terra.
(2) Collegare bene i cavi.
(3) Non forzare i connettori.
EKKC-18, 24, 36, 42 DS
ENJC-18, 24, 36, 42 DT
EKKC-48 DS
ENJC-48 DT
�������
�����
manuals search engine
(4) Allacciamento elettrico:
(5) Collegare i restanti cavi nel modo ade-
Sezione dei cavi EKKC
Alimentazione
elettrica
Unità esterna
Unità interna
Fusibile
�������������
��������
���������
� �
����
������������
������������
�������������
��������
������������
� � � �
� � �
����
������������
������������
Fig. 18
I
* Pompe di calore:
- Collegare il cavo a fili ai morsetti e
terra.
guato.
- Non tirare il cavo, se è fissato con una
fascetta
- Non lasciare che il cavo si possa
muovere eccessivamente nell'unità
esterna.
18, 24 DS 36 DS 42 DS
mm 3 x 2,5 3 x 4 3 x 6
2
mm 3 x 2,5
2
A 16 25 32
�������������
��������
���������
� �
���
�������������
��������
���������
� �
���
48 DS
5 x 2,5
16
