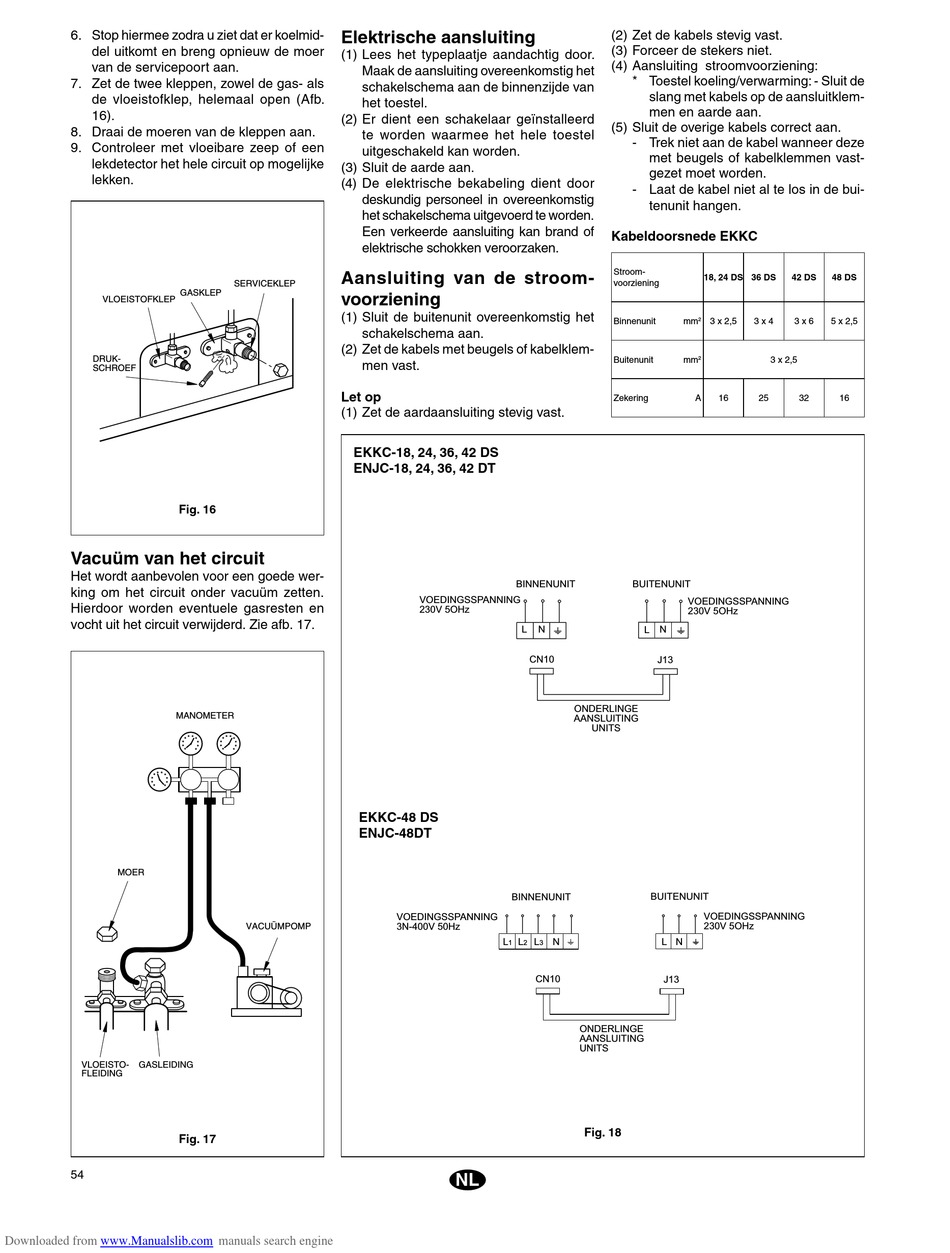

6. Stop hiermee zodra u ziet dat er koelmid-
del uitkomt en breng opnieuw de moer
van de servicepoort aan.
7. Zet de twee kleppen, zowel de gas- als
de vloeistofklep, helemaal open (Afb.
16).
8. Draai de moeren van de kleppen aan.
9. Controleer met vloeibare zeep of een
lekdetector het hele circuit op mogelijke
lekken.
�������
�������������
�����
�������
Fig. 16
Vacuüm van het circuit
Het wordt aanbevolen voor een goede wer-
king om het circuit onder vacuüm zetten.
Hierdoor worden eventuele gasresten en
vocht uit het circuit verwijderd. Zie afb. 17.
���������
����
��������� ����������
��������
Fig. 17
54
Downloaded from www.Manualslib.com
Elektrische aansluiting
(1) Lees het typeplaatje aandachtig door.
Maak de aansluiting overeenkomstig het
schakelschema aan de binnenzijde van
het toestel.
(2) Er dient een schakelaar geïnstalleerd
te worden waarmee het hele toestel
uitgeschakeld kan worden.
(3) Sluit de aarde aan.
(4) De elektrische bekabeling dient door
deskundig personeel in overeenkomstig
het schakelschema uitgevoerd te worden.
Een verkeerde aansluiting kan brand of
elektrische schokken veroorzaken.
Aansluiting van de stroom-
�����������
voorziening
(1) Sluit de buitenunit overeenkomstig het
schakelschema aan.
(2) Zet de kabels met beugels of kabelklem-
men vast.
Let op
(1) Zet de aardaansluiting stevig vast.
EKKC-18, 24, 36, 42 DS
ENJC-18, 24, 36, 42 DT
EKKC-48 DS
ENJC-48DT
����������������
���������� ������������
manuals search engine
����������
����������������
���������
�
�
����
����������
�����������
�����
����������
� � � �
� � �
����
����������
�����������
�����
Fig. 18
NL
(2) Zet de kabels stevig vast.
(3) Forceer de stekers niet.
(4) Aansluiting stroomvoorziening:
* Toestel koeling/verwarming: - Sluit de
slang met kabels op de aansluitklem-
men en aarde aan.
(5) Sluit de overige kabels correct aan.
- Trek niet aan de kabel wanneer deze
met beugels of kabelklemmen vast-
gezet moet worden.
- Laat de kabel niet al te los in de bui-
tenunit hangen.
Kabeldoorsnede EKKC
Stroom-
18, 24 DS 36 DS 42 DS
voorziening
Binnenunit mm 2 3 x 2,5 3 x 4 3 x 6
Buitenunit mm 3 x 2,5
2
Zekering A 16 25
����������
����������������
���������
� �
���
����������
����������������
���������
� �
���
48 DS
5 x 2,5
32 16
