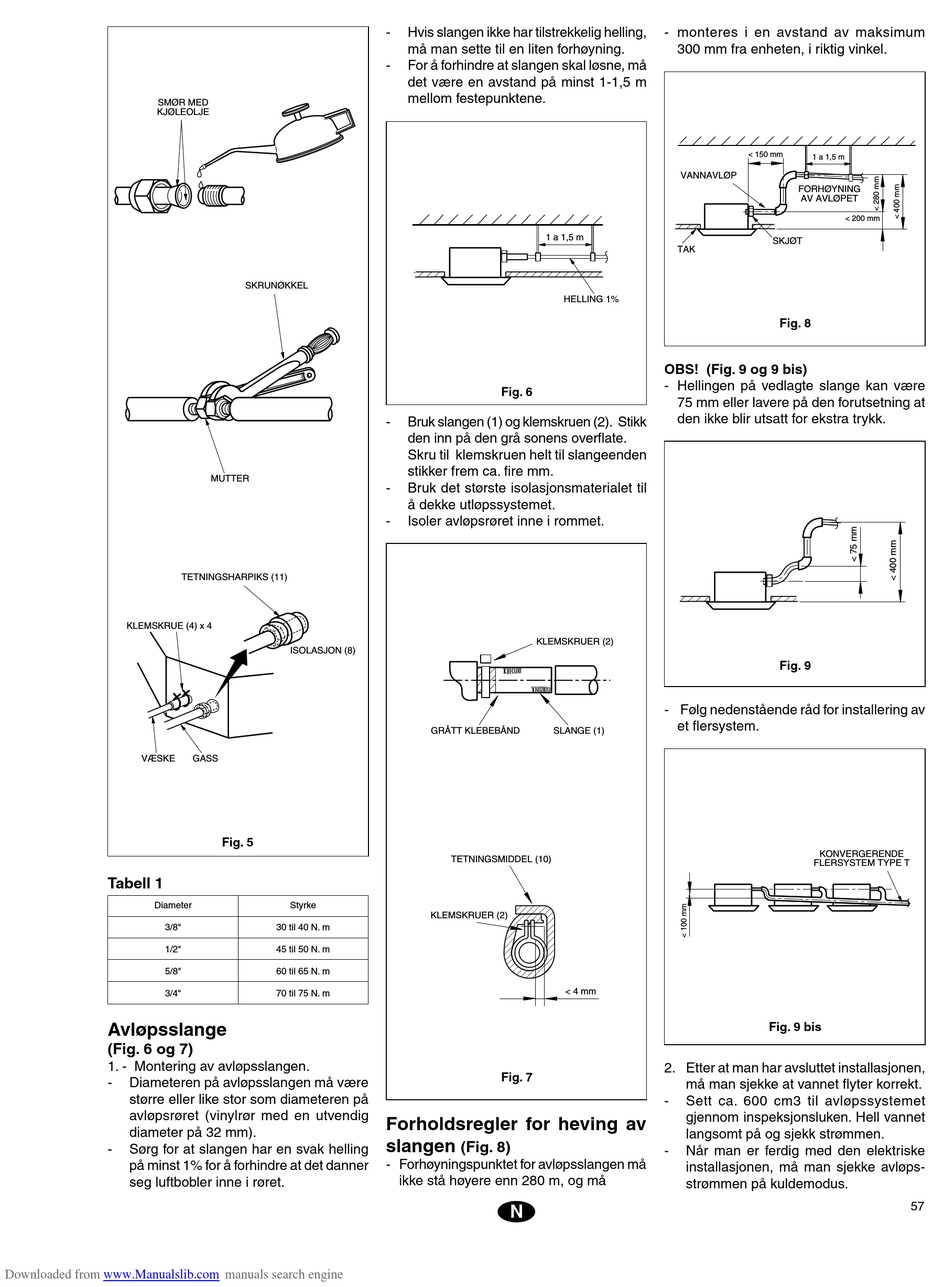

Johnson Controls YORK EKKC - 18 DS Hinweise Zum Einbau Seite 57

��������
���������
��������������������
�����������������
����� ����
Tabell 1
Diameter
3/8"
1/2"
5/8"
3/4"
Avløpsslange
(Fig. 6 og 7)
1. - Montering av avløpsslangen.
- Diameteren på avløpsslangen må være
større eller like stor som diameteren på
avløpsrøret (vinylrør med en utvendig
diameter på 32 mm).
- Sørg for at slangen har en svak helling
på minst 1% for å forhindre at det danner
seg luftbobler inne i røret.
Downloaded from www.Manualslib.com
-
-
����������
-
������
-
-
�������������
Fig. 5
Styrke
30 til 40 N. m
45 til 50 N. m
60 til 65 N. m
70 til 75 N. m
Forholdsregler for heving av
slangen
- Forhøyningspunktet for avløpsslangen må
ikke stå høyere enn 280 m, og må
manuals search engine
Hvis slangen ikke har tilstrekkelig helling,
må man sette til en liten forhøyning.
For å forhindre at slangen skal løsne, må
det være en avstand på minst 1-1,5 m
mellom festepunktene.
���������
����������
Fig. 6
Bruk slangen (1) og klemskruen (2). Stikk
den inn på den grå sonens overflate.
Skru til klemskruen helt til slangeenden
stikker frem ca. fire mm.
Bruk det største isolasjonsmaterialet til
å dekke utløpssystemet.
Isoler avløpsrøret inne i rommet.
��������������
��������������� ����������
�������������������
��������������
������
Fig. 7
(Fig. 8)
N
- monteres i en avstand av maksimum
300 mm fra enheten, i riktig vinkel.
��������
���������
���������
����������
����������
��������
�����
���
Fig. 8
OBS! (Fig. 9 og 9 bis)
- Hellingen på vedlagte slange kan være
75 mm eller lavere på den forutsetning at
den ikke blir utsatt for ekstra trykk.
Fig. 9
- Følg nedenstående råd for installering av
et flersystem.
�������������
�����������������
Fig. 9 bis
2. Etter at man har avsluttet installasjonen,
må man sjekke at vannet flyter korrekt.
- Sett ca. 600 cm3 til avløpssystemet
gjennom inspeksjonsluken. Hell vannet
langsomt på og sjekk strømmen.
- Når man er ferdig med den elektriske
installasjonen, må man sjekke avløps-
strømmen på kuldemodus.
57
