Fig. 5
Tabla 1
Diámetro
3/8"
1/2"
5/8"
3/4"

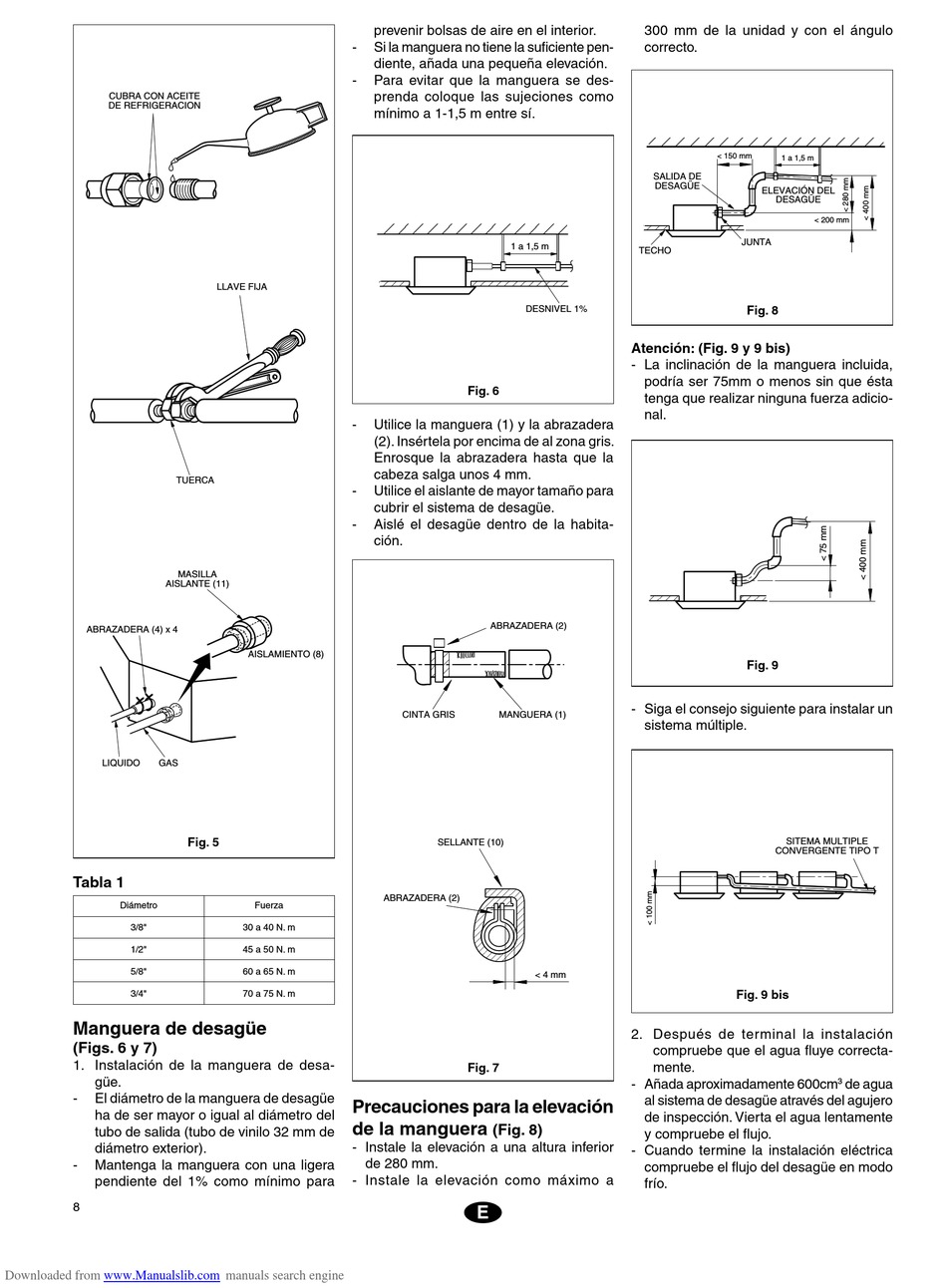

Manguera de desagüe
(Figs. 6 y 7)
1. Instalación de la manguera de desa-
güe.
-
El diámetro de la manguera de desagüe
ha de ser mayor o igual al diámetro del
tubo de salida (tubo de vinilo 32 mm de
diámetro exterior).
-
Mantenga la manguera con una ligera
pendiente del 1% como mínimo para
8
Downloaded from
www.Manualslib.com
prevenir bolsas de aire en el interior.
-
Si la manguera no tiene la suficiente pen-
diente, añada una pequeña elevación.
-
Para evitar que la manguera se des-
prenda coloque las sujeciones como
mínimo a 1-1,5 m entre sí.
����������
-
Utilice la manguera (1) y la abrazadera
(2). Insértela por encima de al zona gris.
Enrosque la abrazadera hasta que la
cabeza salga unos 4 mm.
-
Utilice el aislante de mayor tamaño para
cubrir el sistema de desagüe.
-
Aislé el desagüe dentro de la habita-
ción.
���������������
����������
��������������
Fuerza
30 a 40 N. m
45 a 50 N. m
60 a 65 N. m
70 a 75 N. m
Precauciones para la elevación
de la manguera
- Instale la elevación a una altura inferior
de 280 mm.
- Instale la elevación como máximo a
manuals search engine
���������
�����������
Fig. 6
��������������
������������
�������������
������
Fig. 7
(Fig. 8)
E
300 mm de la unidad y con el ángulo
correcto.
��������
���������
���������
�������
�������������
�������
��������
�����
�����
Fig. 8
Atención: (Fig. 9 y 9 bis)
- La inclinación de la manguera incluida,
podría ser 75mm o menos sin que ésta
tenga que realizar ninguna fuerza adicio-
nal.
Fig. 9
- Siga el consejo siguiente para instalar un
sistema múltiple.
���������������
������������������
Fig. 9 bis
2. Después de terminal la instalación
compruebe que el agua fluye correcta-
mente.
- Añada aproximadamente 600cm
al sistema de desagüe através del agujero
de inspección. Vierta el agua lentamente
y compruebe el flujo.
- Cuando termine la instalación eléctrica
compruebe el flujo del desagüe en modo
frío.
3
de agua
