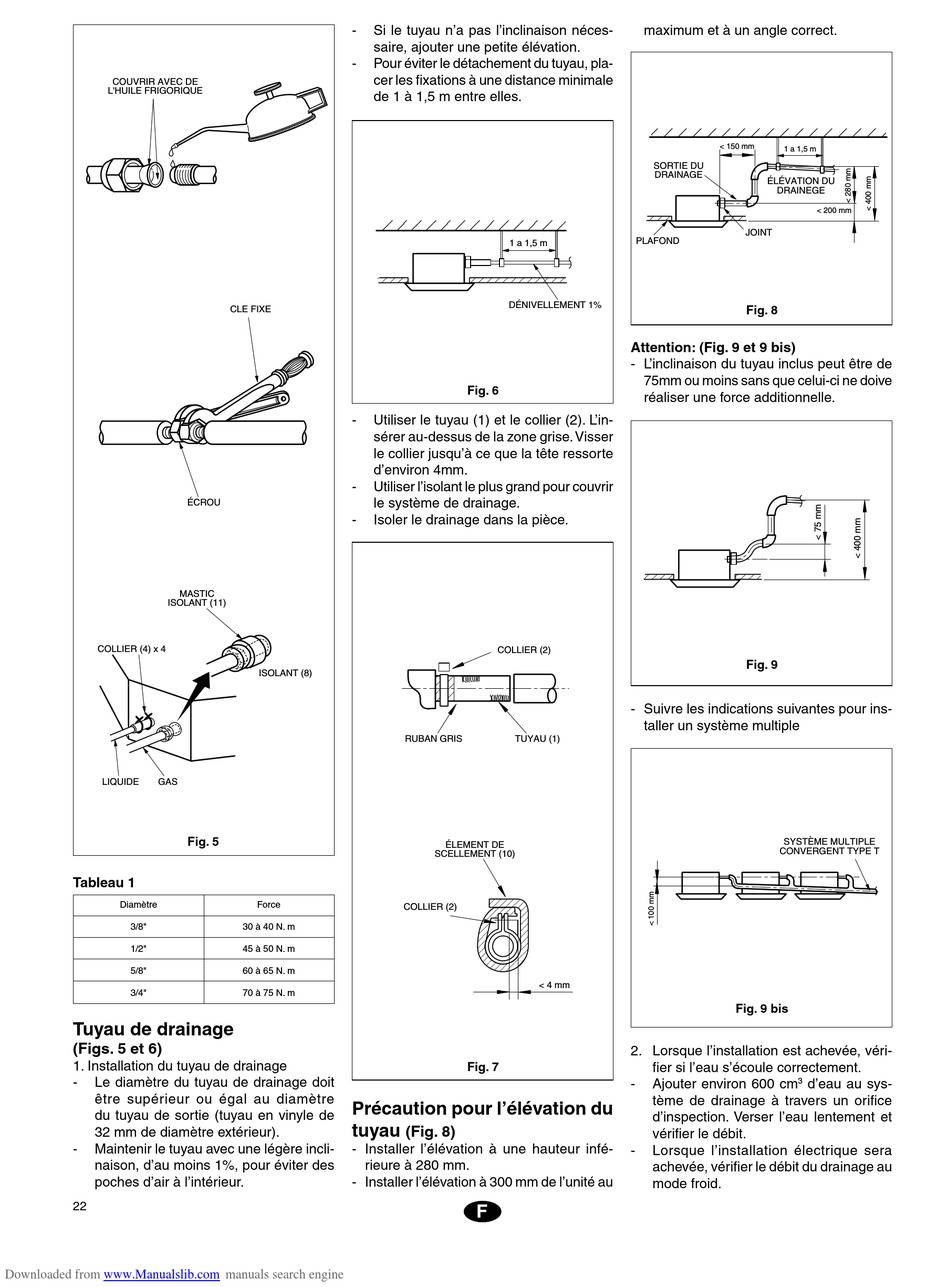

Johnson Controls YORK EKKC - 18 DS Hinweise Zum Einbau Seite 22

���������������
������������������
�����
������
������������
���������������
������� ���
Fig. 5
Tableau 1
Diamètre
3/8"
1/2"
5/8"
3/4"
Tuyau de drainage
(Figs. 5 et 6)
1. Installation du tuyau de drainage
- Le diamètre du tuyau de drainage doit
être supérieur ou égal au diamètre
du tuyau de sortie (tuyau en vinyle de
32 mm de diamètre extérieur).
- Maintenir le tuyau avec une légère incli-
naison, d'au moins 1%, pour éviter des
poches d'air à l'intérieur.
22
Downloaded from www.Manualslib.com
- Si le tuyau n'a pas l'inclinaison néces-
saire, ajouter une petite élévation.
- Pour éviter le détachement du tuyau, pla-
cer les fixations à une distance minimale
de 1 à 1,5 m entre elles.
��������
- Utiliser le tuyau (1) et le collier (2). L'in-
sérer au-dessus de la zone grise. Visser
le collier jusqu'à ce que la tête ressorte
d'environ 4mm.
- Utiliser l'isolant le plus grand pour couvrir
le système de drainage.
- Isoler le drainage dans la pièce.
�����������
����������
Force
�����������
30 à 40 N. m
45 à 50 N. m
60 à 65 N. m
70 à 75 N. m
Précaution pour l'élévation du
tuyau
(Fig. 8)
- Installer l'élévation à une hauteur infé-
rieure à 280 mm.
- Installer l'élévation à 300 mm de l'unité au
manuals search engine
���������
����������������
Fig. 6
�����������
���������
����������
���������������
������
Fig. 7
F
maximum et à un angle correct.
��������
���������
���������
��������
������������
��������
��������
�����
�������
Fig. 8
Attention: (Fig. 9 et 9 bis)
- L'inclinaison du tuyau inclus peut être de
75mm ou moins sans que celui-ci ne doive
réaliser une force additionnelle.
Fig. 9
- Suivre les indications suivantes pour ins-
taller un système multiple
����������������
�����������������
Fig. 9 bis
2. Lorsque l'installation est achevée, véri-
fier si l'eau s'écoule correctement.
- Ajouter environ 600 cm d'eau au sys-
3
tème de drainage à travers un orifice
d'inspection. Verser l'eau lentement et
vérifier le débit.
- Lorsque l'installation électrique sera
achevée, vérifier le débit du drainage au
mode froid.
