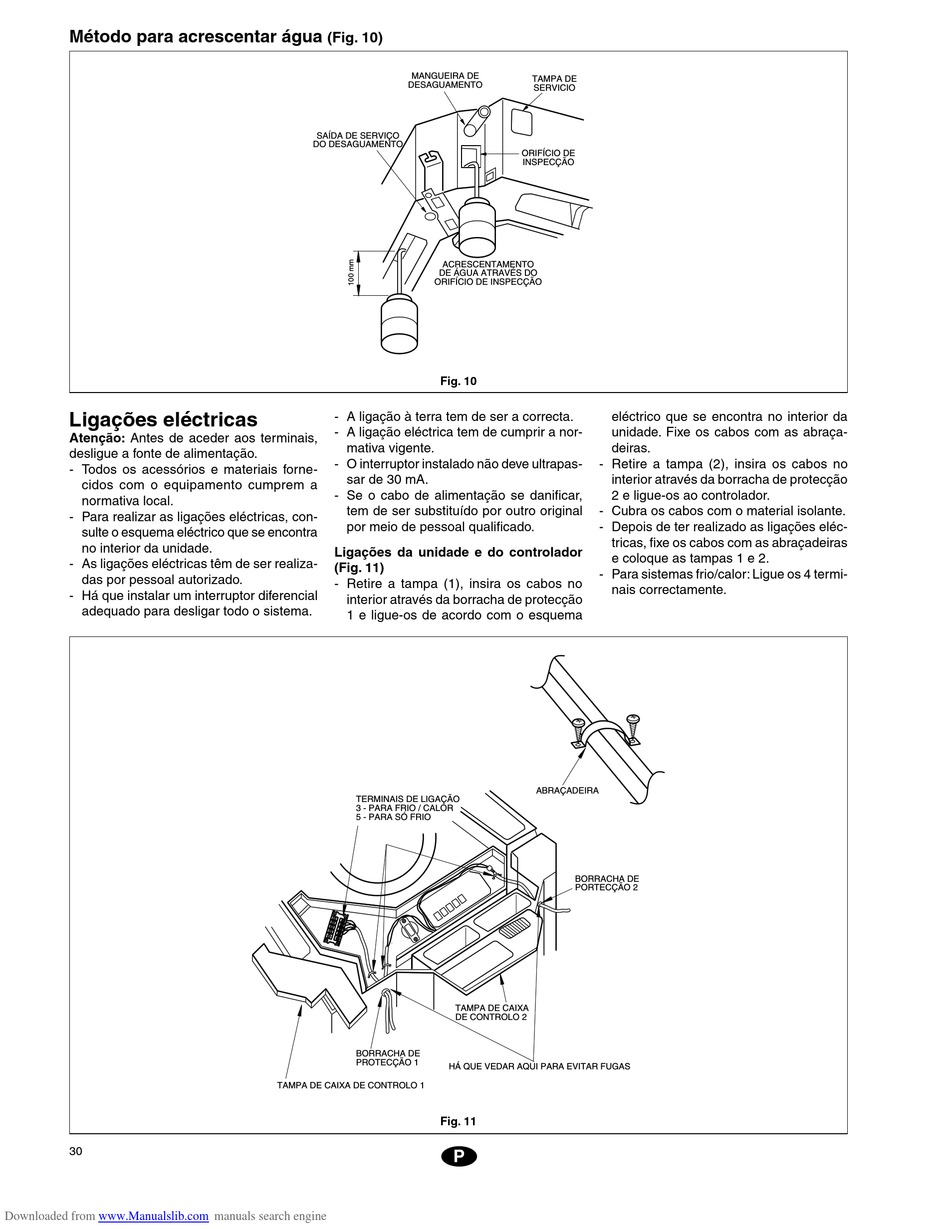

Método para acrescentar água
Ligações eléctricas
Atenção: Antes de aceder aos terminais,
desligue a fonte de alimentação.
- Todos os acessórios e materiais forne-
cidos com o equipamento cumprem a
normativa local.
- Para realizar as ligações eléctricas, con-
sulte o esquema eléctrico que se encontra
no interior da unidade.
- As ligações eléctricas têm de ser realiza-
das por pessoal autorizado.
- Há que instalar um interruptor diferencial
adequado para desligar todo o sistema.
30
Downloaded from www.Manualslib.com
(Fig. 10)
����������������
���������������
- A ligação à terra tem de ser a correcta.
- A ligação eléctrica tem de cumprir a nor-
mativa vigente.
- O interruptor instalado não deve ultrapas-
sar de 30 mA.
- Se o cabo de alimentação se danificar,
tem de ser substituído por outro original
por meio de pessoal qualificado.
Ligações da unidade e do controlador
(Fig. 11)
- Retire a tampa (1), insira os cabos no
interior através da borracha de protecção
1 e ligue-os de acordo com o esquema
��������������������
���������������������
����������������
�����������
�����������
����������������������������
manuals search engine
������������
��������
������������
��������
�����������
���������
���������������
������������������
���������������������
Fig. 10
�����������
�����������
�����������
��������������
�������������
�����������������������������������
Fig. 11
P
eléctrico que se encontra no interior da
unidade. Fixe os cabos com as abraça-
deiras.
- Retire a tampa (2), insira os cabos no
interior através da borracha de protecção
2 e ligue-os ao controlador.
- Cubra os cabos com o material isolante.
- Depois de ter realizado as ligações eléc-
tricas, fixe os cabos com as abraçadeiras
e coloque as tampas 1 e 2.
- Para sistemas frio/calor: Ligue os 4 termi-
nais correctamente.
