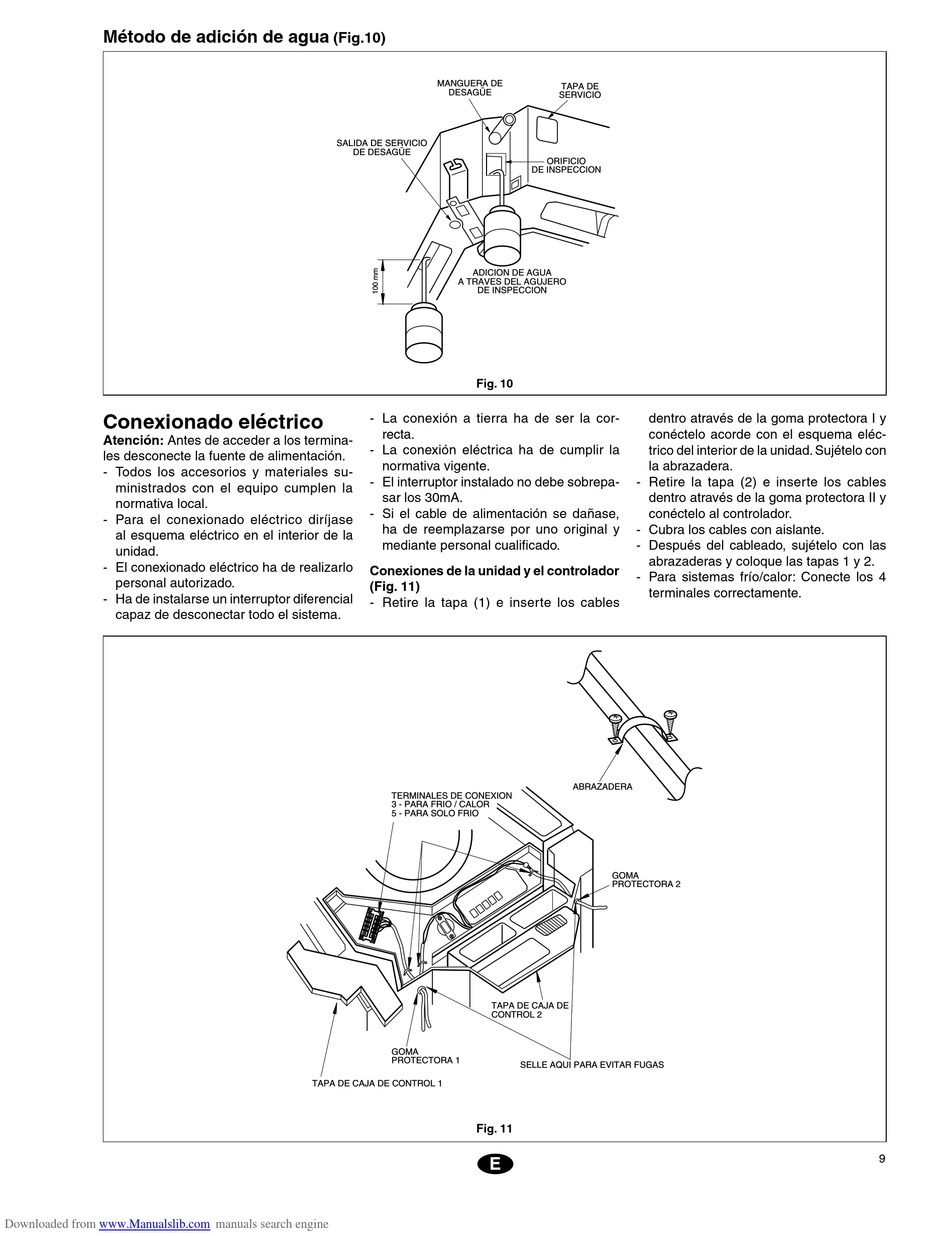

Método de adición de agua
Conexionado eléctrico
Atención: Antes de acceder a los termina-
les desconecte la fuente de alimentación.
- Todos los accesorios y materiales su-
ministrados con el equipo cumplen la
normativa local.
- Para el conexionado eléctrico diríjase
al esquema eléctrico en el interior de la
unidad.
- El conexionado eléctrico ha de realizarlo
personal autorizado.
- Ha de instalarse un interruptor diferencial
capaz de desconectar todo el sistema.
Downloaded from www.Manualslib.com
(Fig.10)
������������������
����������
- La conexión a tierra ha de ser la cor-
recta.
- La conexión eléctrica ha de cumplir la
normativa vigente.
- El interruptor instalado no debe sobrepa-
sar los 30mA.
- Si el cable de alimentación se dañase,
ha de reemplazarse por uno original y
mediante personal cualificado.
Conexiones de la unidad y el controlador
(Fig. 11)
- Retire la tapa (1) e inserte los cables
����������������������
���������������������
������������������
����
������������
�������������������������
manuals search engine
�����������
�������
�������
��������
��������
�������������
���������������
��������������������
�������������
Fig. 10
����������
����
������������
���������������
���������
����������������������������
Fig. 11
E
dentro através de la goma protectora I y
conéctelo acorde con el esquema eléc-
trico del interior de la unidad. Sujételo con
la abrazadera.
- Retire la tapa (2) e inserte los cables
dentro através de la goma protectora II y
conéctelo al controlador.
- Cubra los cables con aislante.
- Después del cableado, sujételo con las
abrazaderas y coloque las tapas 1 y 2.
- Para sistemas frío/calor: Conecte los 4
terminales correctamente.
9
