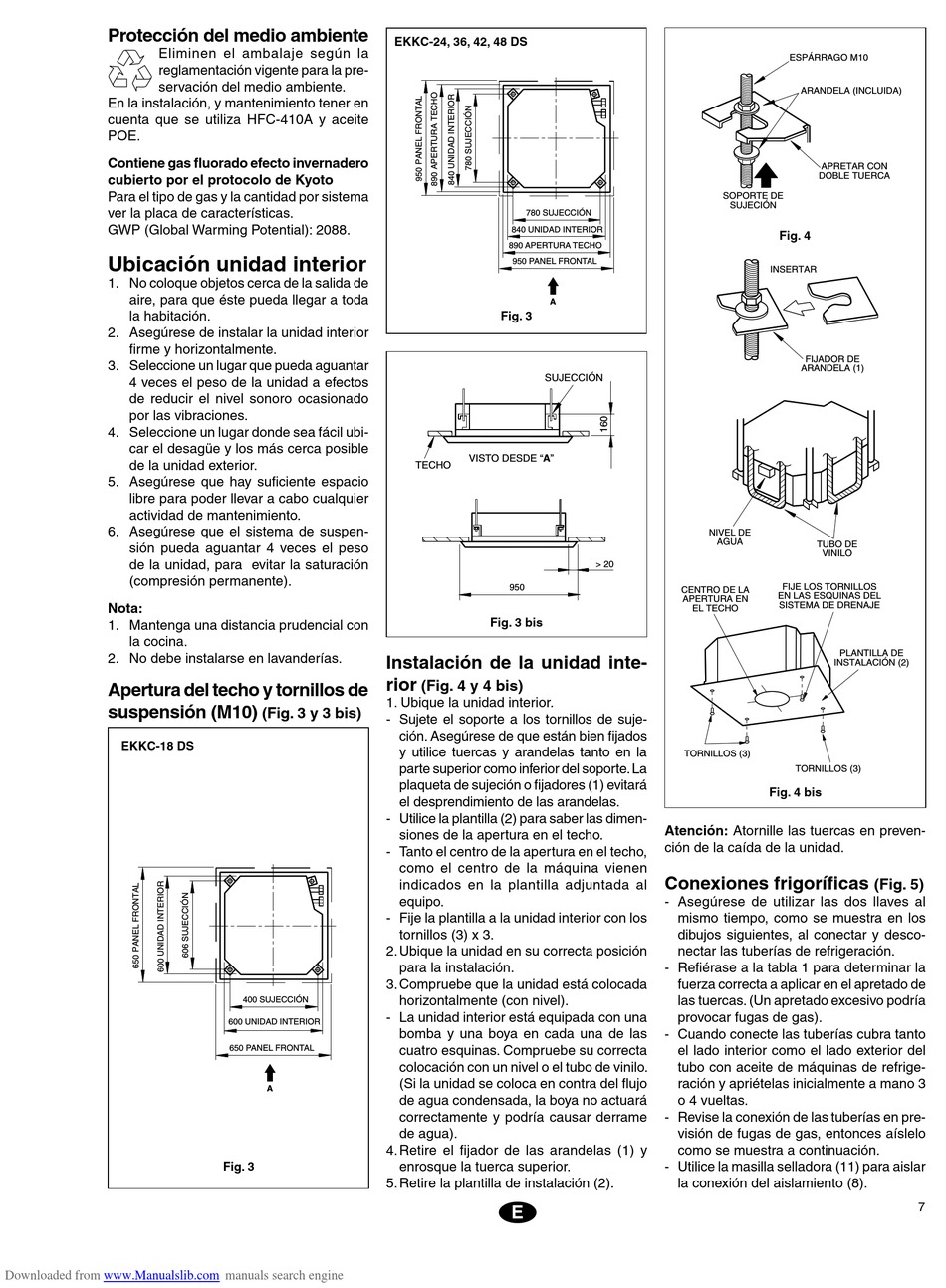

Protección del medio ambiente
Eliminen el ambalaje según la
reglamentación vigente para la pre-
servación del medio ambiente.
En la instalación, y mantenimiento tener en
cuenta que se utiliza HFC-410A y aceite
POE.
Contiene gas fluorado efecto invernadero
cubierto por el protocolo de Kyoto
Para el tipo de gas y la cantidad por sistema
ver la placa de características.
GWP (Global Warming Potential): 2088.
Ubicación unidad interior
1. No coloque objetos cerca de la salida de
aire, para que éste pueda llegar a toda
la habitación.
2. Asegúrese de instalar la unidad interior
firme y horizontalmente.
3. Seleccione un lugar que pueda aguantar
4 veces el peso de la unidad a efectos
de reducir el nivel sonoro ocasionado
por las vibraciones.
4. Seleccione un lugar donde sea fácil ubi-
car el desagüe y los más cerca posible
de la unidad exterior.
5. Asegúrese que hay suficiente espacio
libre para poder llevar a cabo cualquier
actividad de mantenimiento.
6. Asegúrese que el sistema de suspen-
sión pueda aguantar 4 veces el peso
de la unidad, para evitar la saturación
(compresión permanente).
Nota:
1. Mantenga una distancia prudencial con
la cocina.
2. No debe instalarse en lavanderías.
Apertura del techo y tornillos de
suspensión (M10)
EKKC-18 DS
Downloaded from www.Manualslib.com
EKKC-24, 36, 42, 48 DS
Instalación de la unidad inte-
rior
1. Ubique la unidad interior.
(Fig. 3 y 3 bis)
- Sujete el soporte a los tornillos de suje-
ción. Asegúrese de que están bien fijados
y utilice tuercas y arandelas tanto en la
parte superior como inferior del soporte. La
plaqueta de sujeción o fijadores (1) evitará
el desprendimiento de las arandelas.
- Utilice la plantilla (2) para saber las dimen-
siones de la apertura en el techo.
- Tanto el centro de la apertura en el techo,
como el centro de la máquina vienen
indicados en la plantilla adjuntada al
equipo.
- Fije la plantilla a la unidad interior con los
tornillos (3) x 3.
2. Ubique la unidad en su correcta posición
para la instalación.
3. Compruebe que la unidad está colocada
horizontalmente (con nivel).
�������������
- La unidad interior está equipada con una
�������������������
bomba y una boya en cada una de las
cuatro esquinas. Compruebe su correcta
�����������������
colocación con un nivel o el tubo de vinilo.
(Si la unidad se coloca en contra del flujo
�
de agua condensada, la boya no actuará
correctamente y podría causar derrame
de agua).
4. Retire el fijador de las arandelas (1) y
Fig. 3 enrosque la tuerca superior.
5. Retire la plantilla de instalación (2).
manuals search engine
�������������
�������������������
������������������
�����������������
�
Fig. 3
���������
���������������
�����
����
���
Fig. 3 bis
(Fig. 4 y 4 bis)
E
�������������
�������������������
�����������
������������
����������
��������
Fig. 4
��������
����������
������������
��������
����
�������
������
������������������
������������
�������������������
�����������
������������������
��������
������������
���������������
�������������
�������������
Fig. 4 bis
Atención: Atornille las tuercas en preven-
ción de la caída de la unidad.
Conexiones frigoríficas
- Asegúrese de utilizar las dos llaves al
mismo tiempo, como se muestra en los
dibujos siguientes, al conectar y desco-
nectar las tuberías de refrigeración.
- Refiérase a la tabla 1 para determinar la
fuerza correcta a aplicar en el apretado de
las tuercas. (Un apretado excesivo podría
provocar fugas de gas).
- Cuando conecte las tuberías cubra tanto
el lado interior como el lado exterior del
tubo con aceite de máquinas de refrige-
ración y apriételas inicialmente a mano 3
o 4 vueltas.
- Revise la conexión de las tuberías en pre-
visión de fugas de gas, entonces aíslelo
como se muestra a continuación.
- Utilice la masilla selladora (11) para aislar
la conexión del aislamiento (8).
(Fig. 5)
