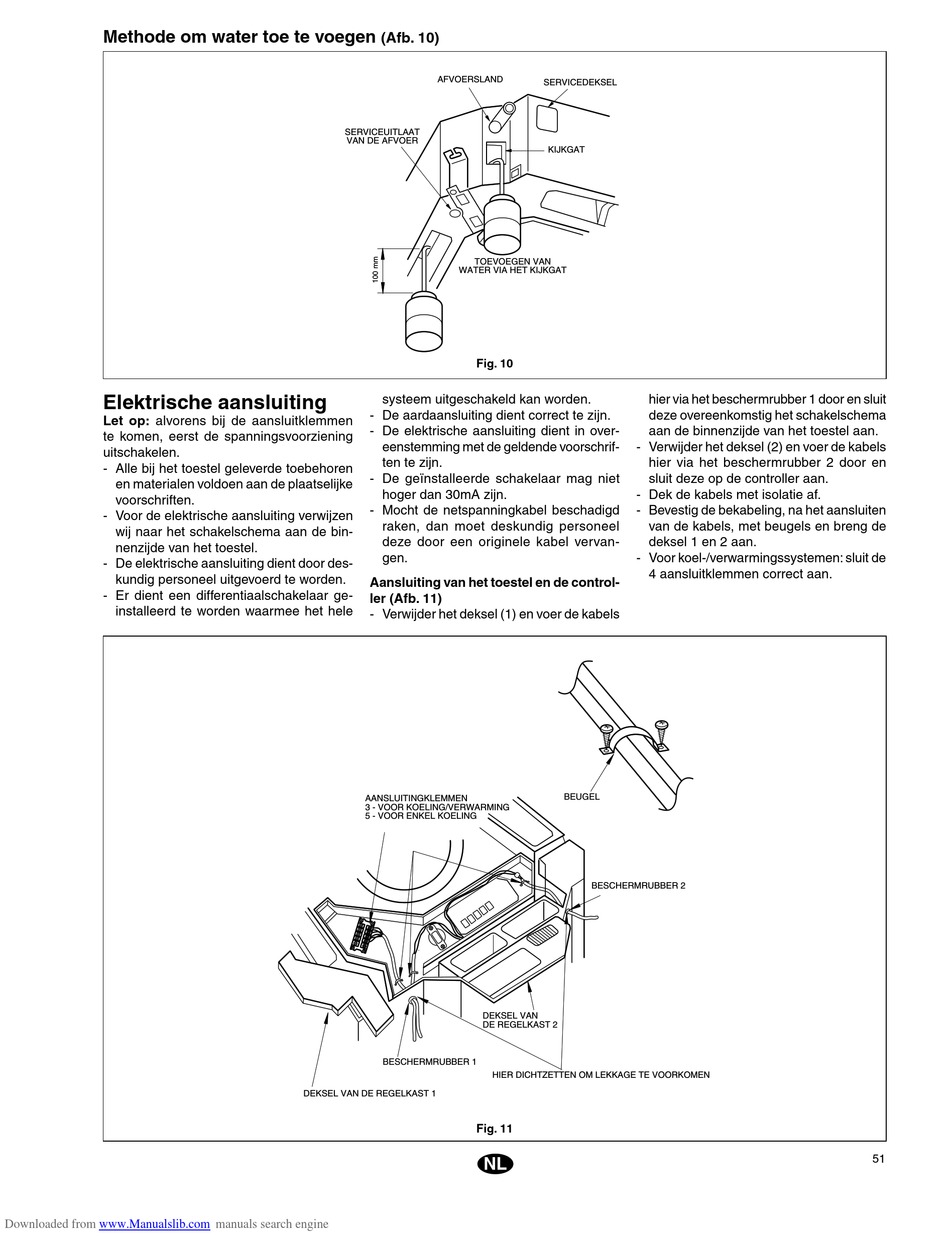

Methode om water toe te voegen

Elektrische aansluiting

Let op: alvorens bij de aansluitklemmen
te komen, eerst de spanningsvoorziening
uitschakelen.
- Alle bij het toestel geleverde toebehoren
en materialen voldoen aan de plaatselijke
voorschriften.
- Voor de elektrische aansluiting verwijzen
wij naar het schakelschema aan de bin-
nenzijde van het toestel.
- De elektrische aansluiting dient door des-
kundig personeel uitgevoerd te worden.
- Er dient een differentiaalschakelaar ge-
installeerd te worden waarmee het hele
Downloaded from www.Manualslib.com
(Afb. 10)
��������������
�������������
systeem uitgeschakeld kan worden.
- De aardaansluiting dient correct te zijn.
- De elektrische aansluiting dient in over-
eenstemming met de geldende voorschrif-
ten te zijn.
- De geïnstalleerde schakelaar mag niet
hoger dan 30mA zijn.
- Mocht de netspanningkabel beschadigd
raken, dan moet deskundig personeel
deze door een originele kabel vervan-
gen.
Aansluiting van het toestel en de control-
ler (Afb. 11)
- Verwijder het deksel (1) en voer de kabels
������������������
���������������������������
����������������������
����������������
�������������������������
manuals search engine
�����������
�������������
�������
�������������
���������������������
Fig. 10
������
����������������
����������
��������������
����������������������������������������
Fig. 11
NL
hier via het beschermrubber 1 door en sluit
deze overeenkomstig het schakelschema
aan de binnenzijde van het toestel aan.
- Verwijder het deksel (2) en voer de kabels
hier via het beschermrubber 2 door en
sluit deze op de controller aan.
- Dek de kabels met isolatie af.
- Bevestig de bekabeling, na het aansluiten
van de kabels, met beugels en breng de
deksel 1 en 2 aan.
- Voor koel-/verwarmingssystemen: sluit de
4 aansluitklemmen correct aan.
